Једнодопни систем грејања: како загрејати своју кућу уз

Избор грејања сопствене кућице је једна од најважнијих фаза пројектовања и изградње стамбеног простора. Не зависи само од удобности и удобности у кући, већ колико ће се новац потрошити на комуналне услуге. Оптималан избор за зграде са малом површином је једноструки систем грејања са природном циркулацијом, правила за уградњу која то ради сами и о чему ће бити описана у наставку.

Врсте

Грејање једним цевима може се пројектовати у складу са неколико различитих шема. Избор одређеног зависи од ваших личних преференција, као и од карактеристика објекта који се гради.

Међутим, свака шема једносумног система гријања има следеће карактеристике:

• у овој инжењерској мрежи не постоји подела на цевоводе за довод расхладне течности и воду за испуштање расхладне течности из радијатора;
• сви уређаји су спојени у заједнички систем у серији, а хладњак, који пролази кроз систем, описује прстен;
• Затворени једнокреветни систем грејања (са затвореним кругом циркулације топле воде) може се комбиновати са двоцевним - у том случају вода се испоручује до пода и уклања се путем два канала, а ожичење је уређено један по један.

Градјевински инжењери разликују четири варијанте једносумног круга, који се разликују у начину инсталације цевовода који повезује котао са радијаторима.

1. Схема грејања једне цеви са аранжманом доњег цеви. У том случају, расхладна течност тече кроз цијеви постављене хоризонтално и постављене дуж пода (или испод ње), након чега се креће до уграђених панела за загријавање. Предности овог система су лако подешавање температуре и могућност блокирања појединачних елемената инжењерске мреже у случају несрећа или за превентивно одржавање.

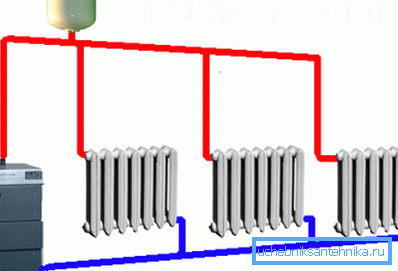

1. Једноделни систем грејања са горњом расподелом. Овде, расхладна течност, остављајући грејач, одмах се подиже до највише тачке мреже, након чега се дистрибуира помоћу цеви постављених хоризонтално преко грејних панела.

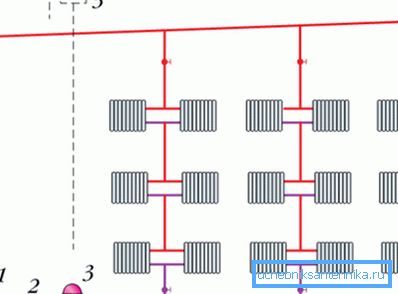

1. Монотубе вертикални систем грејања. Његова посебност је да у просторијама нема водоравно постављених цеви. Овде хладњак, пада у горњу тачку, тече вертикално надоле, пролазећи дуж пута кроз радијаторе инсталиране у просторијама.

1. Монотубе хоризонтални систем грејања је у основи сличан претходном, али овде су цеви уређене хоризонтално. Често се ова шема користи у једноспратним кућама.

Поред горе описаних сорти, једна-цевна шема система грејања је:

• са природном циркулацијом расхладне течности;
• са принудном организацијом тока воде.

У првом случају, проток течности је обезбеђен температурном разликом и, сходно томе, густином. Притисак хлађене воде која излази из радијатора помера мање густу и топлу расхладну течност до виших тачака цевовода, одакле се даље шири.

Да би таква мрежа нормално функционисала, неопходно је приликом инсталације цеви уредити нагиб према котлу за 3-4 степена. И то није увијек могуће у једноспратним зградама великог дијела (више од 30 метара).

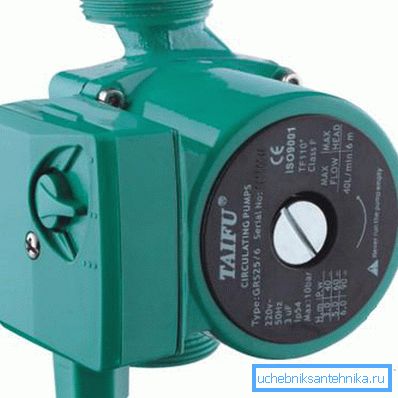

Систем присилног циркулације је додатно опремљен пумпом која се поставља испред улаза повратног (хладног) цевовода на котао. У овом случају, косина може бити мања (од 0,5 до 1 степен).

Обрати пажњу! Шема са природном циркулацијом је пожељнија, јер је више нехлапна - њено деловање не зависи од присуства или одсуства електричне енергије.

Како би се избјегла стагнација воде током нестанка струје, инжењери савјетују инсталацију такозваног убрзавајућег колектора. Ово је заједничка вертикална цев која подиже хладњак до врха система - на висини од најмање 1,5 метра у односу на радијаторе.

Скупштина

Принцип рада и елемената

Једноделни затворени систем грејања је прстен у коме су сви његови саставни делови укључени:

• котао који загрева хладњак на унапред одређену температуру;
• цеви кроз које се топла вода испоручује радиаторима и након њиховог проласка до котла;
• грејне плоче;
• експанзиони резервоар.

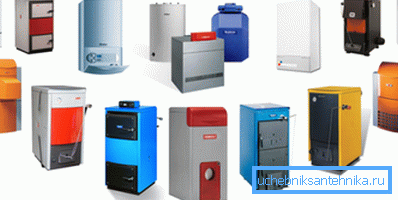

Избор котла, обратите пажњу на врсту горива коју користи. Најекономичнији грејачи, где се вода загрева гасом. Али у ту сврху неопходно је да се гасовод уклони на вашу локацију. Поред тога, често се користе чврста или течна горива, течни гасови или комбиноване јединице.

Пречник цеви зависи од дужине мреже грејања, типа радијатора у подручју куће, снаге котла итд. Тренутно су најчешћи цевоводи различитих полимера.

При избору цеви и радијатора за пројектовање једносумног система грејања потребно је узети у обзир инжењерске параметре (запремину потребне течности, њен притисак, температуру, пречник цевовода, површину радијатора итд.), Који се мора претходно одредити.

Израчунавање хидрауличког грејања - један-цевни систем са било којом локацијом главног напајања расхладног средства - може се извршити независно или поверити овај посао специјалисту. Цена такве услуге није обично велика.

Експанзиони резервоар је потребан за регулисање притиска течности у систему и спречавање његовог раздвајања у случају његовог повећања. Модеран систем грејања укључује употребу затвореног експанзионог резервоара. Састоји се од двије коморе одвојене флексибилном преградом. У једном од њих ваздух се пумпа под високим притиском, други је прикључен на грејне цеви.

Обрати пажњу! Експанзиони резервоари затвореног типа могу се инсталирати не само на врху система, већ и на било ком месту погодном за вас, на пример, котларницу или помоћну просторију. Друга предност је што недостатак директног контакта са ваздухом спречава преурањену корозију металних делова система грејања.

Избор опција за повезивање грејних панела

Једноспојни прикључак радијатора за грејање обезбеђује проток расхладног средства или изградњу тзв. Обилазница - одсеке цијеви кроз које може да тече врућа вода, заобилазећи радијатор.

У првом случају, распоређивање рисера за транспорт течности није предвиђено Вода тече из котла и протиче кроз сваки радијатор: од врха до дна или од блиског до далеког. Истовремено, температура воде ће се постепено смањивати, а најниже (далеке) собе се могу слабо загрејати.

Оваква ситуација се може избећи ако су радијатори на мањој површини постављени на почетку система грејања него на крају.

Недостатак система с правом се сматра сметњама за уградњу запорних вентила и термостатских вентила на цевоводе, с обзиром да ће преклапање једног вентила довести до неоперативности система у целини.

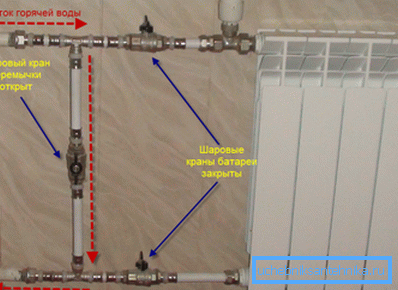

У другом случају, транзитни цјевовод, обилазница, монтира се под радијатор за грејање, захваљујући чему се обезбеђује ефикасније загревање свих просторија.

Обрати пажњу! Обилазнице морају бити израђене од цијеви мањих пречника од главног цјевовода, у супротном довољна количина течности за хлађење неће проћи у радијатор.

Све улазне тачке у грејној плочи, као и обилазне цеви морају бити опремљене славинама. Ово ће вам омогућити да подесите температуру система за грејање у свакој соби посебно. Осим тога, у случају несреће, могуће је привремено онемогућити одређени дио и поправити га или га замијенити без потпуног гашења гријања.

Инсталацијска технологија

Инсталација описане инжењерске мреже може се вршити тек након извршења хидрауличког прорачунавања једног цевног система грејања. Зависи од тога који елементи ће се користити.

Сам редослед акција је следећи:

1. На унапред одабраном и припремљеном месту уграђен је котловски грејач. Упутство које описује овај процес долази са јединицом. Препоручљиво је поверити инсталацију ове опреме специјализираној организацији у којој сте купили уређај. Он ће дати гаранцију за свој рад.
2. Израђен је цјевовод. Истовремено, неопходно је унапред поставити погон на местима уградње радијатора. Обавезно проверите да ли су све цеви инсталиране са нагибом, у супротном ће се нарушити природна циркулација расхладне течности.

1. У случају уградње гријања са присилном водом, потребно је инсталирати електричну пумпу. Запамтите да је ова опрема дизајнирана за пумпање воде, чија температура не прелази 60 степени. Због тога се мора монтирати на крајњој тачки система - пре уласка хладеног расхладног средства у котао.
2. Затим повежите експанзиони резервоар. Као што је већ поменуто, затворени контејнер са мембраном може се монтирати било гдје, а отворен може бити инсталиран само на највишој тачки система.

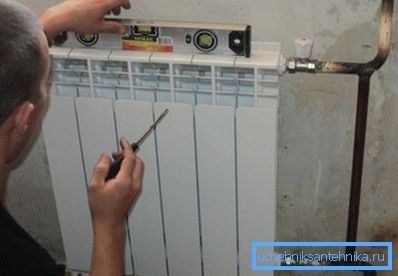

3. На крају претходне фазе, можете почети поправљати радијаторе. Причвршћени су на зид користећи потпуне заграде. Пре обележавања и бушења, требало би да се упознате са препорукама произвођача у вези са инсталацијом. Важно је одржавати прописане удаљености од зидова, прозорских прагова, подова и других структурних елемената зграде.
4. Грејне плоче се уграђују на основу изабране шеме. Не заборавите да спојите вентиле, термостате, утикачи, вентиле за крварење ваздуха и тако даље.

1. Пре изливања расхладне течности врши се притисак са компримованим ваздухом, након чега се систем напуни водом, врши се пробни рад и подешавају се начини рада.

Једноструки вертикални систем грејања са нижим расподелом цијеви је погоднији за вишекатне приватне куће, са хоризонталним - за једнослојне. Али запамтите када је површина куће више од 200 квадратних метара. бројила и дужине цеви веће од 30 метара, морате инсталирати моћне пумпе или изабрати другу инсталациону шему за систем грејања.

Закључак

Хоризонтални једносумни систем грејања је један од најефикаснијих начина за загревање малих станова. Ако сте власник пространог стамбеног простора, препоручљиво је да се определите за сложеније али ефикасније шеме. Њихов опис је посвећен видеу испод.
