Једноконтролни систем грејања - распоред уређаја и
Ниједна стамбена зграда не може нормално функционисати без климатског система, захваљујући којој су собе угодне за људе у којима живе. Температура. Постоји велики број различитих шема, али најједноставније и јефтиније је систем грејања у једном кругу, чије дизајнерске карактеристике ће бити разматране у наставку.
Опис схеме
Саставни елементи

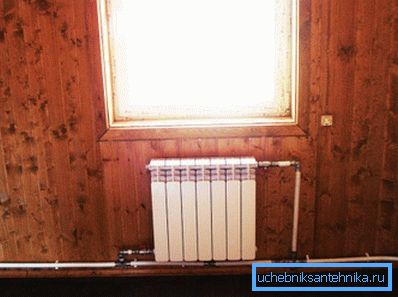

Грејање у једном кругу се разликује од других распореда цевовода према броју коришћених линија. Овдје се једна цијев користи за довод хладњака у радијаторе и враћање охлађене течности у бојлер.
Само условно је подељен на два дела:
- линија испоруке;
- повратна линија (обратка).
Поред цевовода, састав система за грејање обухвата и следеће компоненте:
| Име | Опис |
| Котао | Главни лик. Овде се топлотна енергија добијена од сагоревања горива преноси у хладњак (вода или антифриз). Тада течност кроз цев се улази у радијатор, гдје се јавља секундарна размена - топлота воде кроз зидове батерија се преноси у ваздух и објекте у просторији. |
| Радиатори | Главна опрема за размену топлоте. Они су инсталирани у свим просторијама које треба грејати. Без њих би било немогуће организовати ефикасно размјену топлоте, пошто подручје цијеви често није довољно за загревање просторија. |
| Експанзиони резервоар | Потребно за компензацију притиска у затвореном систему грејања и складиштењу воде, чиме се повећава запремина када се загреје. Постоје отворени и затворени. Други су пожељни јер спречавају испаравање расхладне течности и могу се инсталирати на било ком делу система (а не само на његовој горњој тачки). |
| Фитинги | Ово укључује све остале мале величине, али не мање важне детаље: запорни вентили, термо вентили, Маиевски славине и тако даље. |
Обрати пажњу! Постоји једноструки круг за грејање са природном циркулацијом течности кроз цеви и присиљен. У другом случају, неизоставни елемент монтиране климатске мреже је циркулациона пумпа која преноси хладњак.
Предности и мане
Описани круг грејања функционише на следећи начин: загрејана течност постаје мање густа и лакша, због чега је исцедена са тешком хладном водом до горње тачке система грејања.

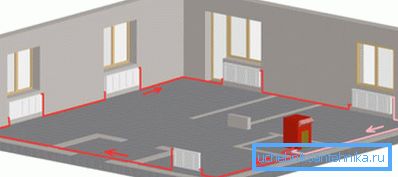

Затим, охлади, расхладна течност се спушта, истовремено протиче кроз све инсталиране радијаторе и даје акумулирану топлоту ваздуху у собама. Због тога се батерије боље постављају батерије које се налазе близу котла (или на горњим спратовима). Ово је један од најозбиљнијих недостатака грејања у једном кругу.
Да би се компензовала разлика у температури, радијатори који се налазе ближе гријач имају мањи простор за измењиваче топлоте, док су најдаље изграђене од већег броја појединачних секција, што повећава њихову снагу.
Постоји неколико начина за повећање ефикасности система грејања у једном кругу:
- Уградња циркулационе пумпе. У том случају, течност теже кроз уређаје за грејање интензивније, због чега се повећава ефикасност целокупне климатске мреже.
- Правилно постављање радијатора. Да би се смањио губитак топлоте, препоручује се уградња батерија најближе бојлеру у најтоплијим просторијама - просторије за собу са минималним прозорима - ако је могуће.
Са друге стране, грејање у једном кругу је и даље веома популарно.
Широко се користи у индивидуалној конструкцији, јер има многе предности:
- ниски трошкови уградње - за монтажу потребно је купити минималне цијеви и друге арматуре, смањују се трошкови услуга посаде за инсталацију;
- естетски изглед - пошто постоји само једна цијев, лакше је сакрити, прикрити или бетонирати у зид (под);
- могућност одабира тока вруће воде - укључивање тих или других кола помоћу ручног или аутоматског вентила;
- могућност постављања цевовода под унутрашња врата.
Обрати пажњу! Тачан распоред цјевовода зависи од распореда куће. Неопходно је одабрати места која гарантују минималну количину топлотног губитка.
Запамтите да ефективни ток течности на природан начин не може бити организован у таквим случајевима:
- укупна површина куће прелази 200 квадратних метара;
- дужине контуре је више од 30 метара;
- више од 10 радијатора за грејање је прикључено на један круг грејања.

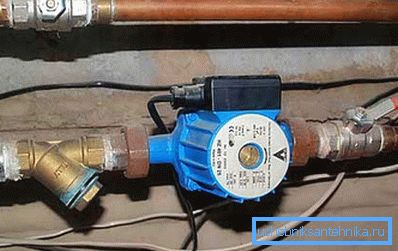

У том случају, и даље морате инсталирати циркулациону пумпу или купити већ инсталиран котао.
Термичка обрада
Удобност у просторијама зависи не само од поставке заптивки, већ и од количине топлотне енергије коју батерије дају ваздуху у собама. Због тога, како не би зими требало замрзнути, потребно је направити исправно термичко израчунавање. Ово, иначе, указује и инструкција садржана у тренутном СНиП-у.
Захваљујући тачном прорачуну можете одабрати:
- бојлер потребне снаге - слаби неће моћи да загреју кућу, моћна воља узалудно гори скупе енергетске ресурсе;
- радијаторе потребне зоне - то ће помоћи да се знатно смањимо трошкови њихове куповине.
Калкулације могу се извршити независно (користећи посебан рачунарски програм) или контактирати специјализовану инжењерску фирму. Друга опција је скупља, али ћете бити сигурни у тачност података који сте добили.

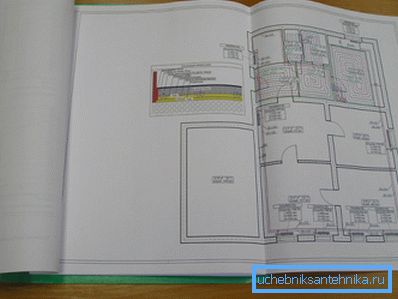

Поред тога, инжењери ове организације припремиће шему грејачних кругова, нацртаних на предвиђеном плану ваше куће (стан). Ово ће у великој мери олакшати инсталацију и помоћи у куповини одговарајуће количине материјала.
Варијанте шема појединачних кола
Вертикални систем ожичења
У том случају, носач топлоте загрејан бојлом се подиже вертикално постављеним подизачем до највише тачке мреже за грејање (до поткровља или испод плафона горњег спрата), одакле потом пада, грејање батерија које се налазе на сваком спрату.
Карактеристике дизајна и рада вертикалних кругова грејања су следеће:
- кретање течности за хлађење може се обезбедити на природан начин без коришћења електричне опреме;
- све одсеке цијеви треба положити са благим нагибом према котлу како би се повећао интензитет циркулације воде и избјегао стварање ваздушних утикача;
- цеви се тешко могу сакрити у зидовима, јер у овом случају тешко можете задржати нагиб;
- систем функционише потпуно самостално, па чак и у случају нестанка струје, нећете остати без топлоте.

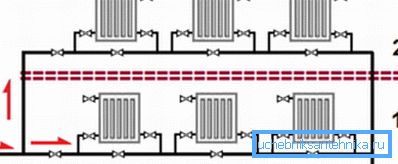

Са хоризонталним системом ожичења
Овде вертикални подизач није монтиран. Главни цевовод се проводи дуж пода или испод њега. Ако одлучите да прикривате цијеви у бетонском кошуљицу, побрините се за њихову топлотну изолацију, иначе нећете избјећи значајан губитак топлоте.
Поред тога, у овом случају је пожељно посматрати пристрасност:
- прво, мрежа за грејање ће моћи радити (иако мање ефикасно) у случају нестанка електричне енергије;
- друго, приликом пуњења цеви течном, избјегавате формирање зрачних цијеви.
Начин повезивања радијатора
Овде нећемо разматрати појединачне дизајн батерије и могућности постављања цеви (дно, бочно и тако даље). Дајте нам само цеви за еиелинер. Сви опциони додаци за радијацију су приказани у табели.
| Виев | Опис |
| Проток кроз | У том случају, круг грејања је прикључен на улаз и излаз батерије. Вода пролази кроз сваки радијатор инсталиран у систему, јер једноставно нема другог начина. Таква веза не дозвољава подешавање интензитета рада уређаја за грејање. Поред тога, у случају цурења грејача, неопходно је потпуно зауставити систем грејања и одводити расхладно средство. |
| Затварање | Овдје су улаз и излаз батерије прикључени на одводни дио цијеви (тзв. Бипасс). Потребно је узети део чији је пречник нешто мањи од главног кола за напајање. Улаз воде у батерију је подељен на два тока: у батерију и у обилазницу. Инсталирањем термалног вентила на улазу, а на излазним и заобљеним вентилима, можете лако подесити температуру у собама и заменити батерије без прекида рада опћег грејања. |
Инсталација једносмерног система грејања
Изградња климатске мреже са једним гасоводом врши се у следећем низу:

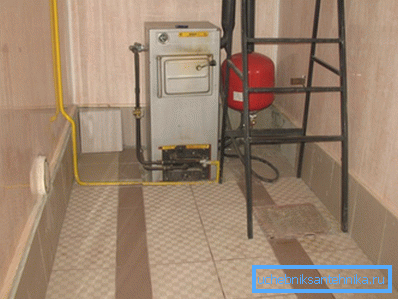

- Котао је инсталиран. Из очигледних разлога, треба га монтирати на најнижу тачку система. Што је већа висинска разлика између радијатора и грејача, то ће бити боље размена топлоте у систему.
Ако немате могућност да инсталирате уређај у подрум, потребно је да га опремите питом, ливењем од бетона и обложеним керамичким плочицама.
Обрати пажњу! Ако одлучите направити систем са присилном циркулацијом, не можете се прибјегавати таквим триковима. Међутим, постављањем грејача на начин описан горе, учините систем гријања независним од услужних мрежа.

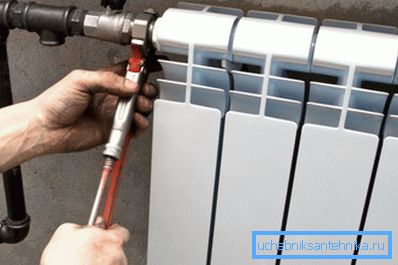

- Монтирани радијатори. Овде морате стриктно посматрати хоризонталну и вертикалну, у супротном ће се акумулатори акумулирати са минералним наносима, који пре или касније затварају све канале. Због тога ћете морати да очистите или промените уређаје.
Такође морате задржати растојање између батерије и структурних елемената зграде. Повреда технологије виси акумулатор ће проузроковати лоше кружење ваздуха око њега. Ово ће негативно утицати на перформансе уређаја.
- Инсталација цевовода. Овде треба да одлучите о материјалу цеви. Најчешћа климатска мрежа полимерних дијелова, међутим, ако је дио система котао на чврсто гориво, боље је да се више користи челик. Горња јединица загрева хладњак на температури већу од 95 степени Целзијуса, што је врло штетно за пластичне цеви.

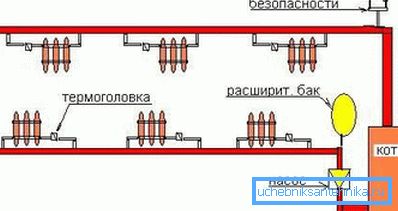

- Инсталација додатних елемената. Електричне пумпе, опрема за контролу и регулацију, експанзијски резервоар, ваздушни вентили и слично се монтирају.

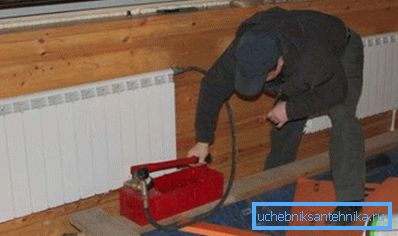

- Последња фаза рада - испитивање притиска. За његову примену, боље је позвати квалификованог радника са посебним пнеуматским уређајем.
Закључак
Једноконтролни систем гријања је јефтин и ефикасан начин за обезбеђивање топлоте за мале куће и станове. Међутим, ако поседујете пентхоусе или огромно имање ван града, боље је изабрати друге опције.
Можете их упознати читањем видеа у овом материјалу.
