Како инсталирати термални реле за загревање сопственим

Овај чланак говори о методама аутоматског подешавања електричног грејања. Морамо се упознати са врстама термостата које нуди модерно тржиште и научити како их исправно повезати са оптерећењем и гдје поставити сензор температуре. Па, хајде да започнемо.

Зашто ти је то потребно?

Главни мотив је сасвим разумљив: штедња струје. То је најскупљи извор топлотне енергије; електрични грејачи се користе само тамо гдје није могуће користити главни гас, пелете, угаљ или дрва за огрев.

Узгред: коришћење ноћних тарифа може смањити трошкове гријања са електричном енергијом за 20-30%.

Поред штедње, не заборавите на погодност коришћења електричног грејања. Када радите са сталном енергијом у топлим данима, становници куће или стана морају да пате од топлоте или (са отвореним прозорима) нацрта. Ручно прилагођавање, из очигледних разлога, имаће значајну инерцију: подстицај смањењу степена загревања се јавља тек након што температура одступа од комфора за 4-5 степени.

Термостатски реле омогућава вам да одржите оптималну температуру у соби са тачношћу од 1-2 степена.

Избор термостата

Сви термостати за грејање могу се поделити у три главне категорије.

Електромеханички

Строго речено, само овај тип регулатора може се назвати релеј: електромеханички уређај који физички отвара контакте се заправо користи за управљање напајањем. Листа функција електромеханичких термичких прекидача је минимална.

Они могу:

1. Укључивање и искључивање. У ту сврху обично се користи посебан механички прекидач.
2. Подесите температуру помоћу точкића са вриједностима одштампаним на њему или кућишту.. Типични температурни опсег је од +5 до +40. Јасно је да што је већа температура, већа је потрошња топлоте.

Да разјаснимо: потрошња електричне енергије за одржавање температуре се одређује, наравно, не по апсолутној вриједности, већ од температуре делте са улицом. Трошкови одржавања + 30Ц у кући на +15 на улици и +5 за улицу -10 биће исти.

1. Аутоматски одржавајте жељену температуру, фокусирајући се на индикације спољашњег термоелемента.

Дигитално

Функционалност дигиталних термостата је идентична претходном типу.

Само три разлике:

1. Уместо бројева одштампаних на ручном регулатору, користи се екран са екраном са течним кристалима.
2. Искључивање гријања није додељено релеју који стално притиска, већ на склоп транзистора без буке.
3. Да бисте подесили радну температуру, користите нумеричку тастатуру.

Постоји мишљење да су дигитални термостати прецизнији од механичких. Ово је само делимично тачно: захваљујући дигиталном дисплеју на њима лакше је поставити жељену температуру. Међутим, колико се то тачно одржава, зависи од калибрације уређаја за одређени термички сензор и није везан за тип регулатора.

Програмабилно

Још једна функција се додаје дигиталном подешавању: могућност постављања дневног и недељног радног распореда. На пример, током викенда ваш дом се може одржавати на + 20Ц дневно и +16 ноћу; током истог радног времена, празан стан се само загријава до + 8Ц.

Чини се да је избор очигледан: програмабилни контролер је очигледнији од других термичких прекидача. Међутим, вреди узети у обзир трошкове самих уређаја:

Ако се у тешкој клими економичнији уређај исплати довољно брзо, а онда са месечном потрошњом топлоте електричним грејањем у неколико стотина киловат-сати, период враћања се повећава на десетину или две године.

Компатибилни уређаји

Који извори топлоте можете повезати са термостатом? У принципу, на било који уређај директног гријања без сопствених дигиталних контролера. Нису сви електронски управљачки круг правилно реаговали на перманентне нестанке струје помоћу вањског термостата.

У листи:

• Подно грејање каблова и филма. Ово је најекономичнији тип електричног грејања: због оптималне расподеле температуре у запремини огреваног простора, може смањити трошкове у поређењу са конвективним загревањем за 30-50 процената.
• Елецтроцонвецторс.
• Уљни радијатори.
• Регистрира са уграђеним грејачима.

Само један ограничавајући фактор је електрична енергија коју уређај троши. Типичан термални релеј има ограничење од 3.600 вати, што одговара површини мале просторије. Са већом потрошњом се користе неколико независних уређаја за грејање, од којих је сваки опремљен сопственим термостатом.

Скупштина

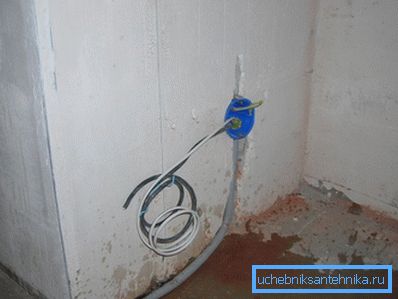

Сви продати термостати подразумевају скривену инсталацију у разводној кутији. У бетонском или зидном зиду, рупу за њега се бира са круном од 65 мм; кутија је заптивена цементним или гипсаним малтером. Са дривалл-ом су коришћене специјалне кутије, причвршћивање листа са обе стране.

Да ли је могуће отворено отворити термостат?

Да, али са неколико резервација.

1. Потребна вам је посебна кутија за адаптер, која је причвршћена на зид са обичним завртњем за завртње.
2. Боље је уклонити жице за сензор снаге и температуре у кабловском каналу.

Важна тачка: у зградама направљеним од запаљивих материјала, упутства за спречавање пожара прописују да се високонапонске инсталације инсталирају у челичне цијеви.

Стандардна инсталациона висина термостата је иста као код прекидача, 90 цм од нивоа пода.

Веза

Лако је повезати регулатор с властитим рукама - довољно је само пажљиво проучити означавање налаза.

Ако је потребно, могу се повезати два грејача паралелно са једним паром терминала - ако само њихова укупна снага не прелази могућности термичког релеја.

Термални сензор

Где је уграђен сензор температуре?

То зависи пре свега од типа грејача.

1. У случају подног грејног пода, поставља се у естрих унутар ПВЦ цеви, што омогућава замену сензора кад не успије.
2. Са топлотним подом филма топлотни сензор се уклапа у подлогу испод филма. С обзиром да и сензор и жица за повезивање имају обично импресиван попречни пресек, они ће морати одабрати жљеб за њих.
3. Са разним високотемпературним грејним елементима - конвекторима, регистрима са грејањем итд. - сензор је постављен на зид и маскиран обликовањем, полирањем или на било који други начин.

Наравно, приликом избора мјеста за термоелектрану, не треба заборавити на здрав разум.

• Декоративна облога не смије ометати слободно кретање ваздуха близу сензора температуре.
• Налази се изван директног сунчевог зрачења и гурања.
• Не би требало поставити сензор у горњи ток топлог ваздуха са уређаја за грејање. У овом случају, његово сведочење ће бити далеко од просјечне температуре у соби.
• Боље је поставити висину сензора са пода у опсегу од 90-120 цм. Тада ће његове процене одговарати вашој субјективној перцепцији: +20 на нивоу пода може резултирати +28 на висини људског пораста.

Узгред: многи програмабилни термички прекидачи снабдевају сопственим сензорима температуре.

Закључак

Надамо се да ће препоруке представљене читаоцу бити корисне приликом инсталације сопственог електричног грејања. Као и обично, приложени видео садржи додатне тематске материјале. Успехи!
