Како изградити димњак за гасни котао: ред производног

Један од потребних елемената било ког система грејања у приватној кући је бојлер. Ова јединица, без обзира на гориво које се користи у њему, мора бити уграђено у складу са одређеним захтевима, што гарантује исправност и сигурност његовог рада.

Размислите како опремити димњак за гасни котао, јер у упутствима за инсталацију постоје неке потешкоће и нијанси.

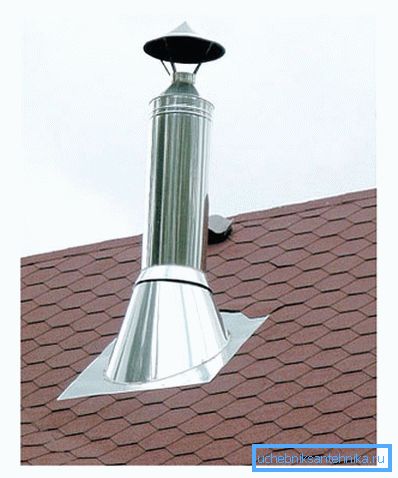

Без димњака, исправан рад гасног котла је немогућ

Дизајн карактеристике

Пре него што инсталирате димњаке за гасне котлове, морате да изаберете, купите и инсталирате сам уређај. Геометријске димензије и друге карактеристике димњака зависе од техничких карактеристика уређаја за грејање (погледати и чланак Цеви и фитинге полиетилена са везом: техничке карактеристике и могућности уградње).

Размотрите главне нијансе које треба узети у обзир приликом дизајнирања:

  1. Најчешћи округли дизајни. Међутим, нико не забрањује коришћење димњака за котлове са квадратним попречним пресеком. Главни захтев - унутрашња запремина димњака мора бити већа од коморе за сагоревање котла.
Постоји много врста система за издувни гас.

Ако одлучите да останете на округлим цијевима, а затим да одредите унутрашњу јачину звука, морате знати унутрашњи пречник производа. Ако није означено на ознакама, онда је за његов прорачун потребно одвојити дебљину зидова цеви од спољашњег пречника.

Затим се добијене вредности супституишу у формулу:

С =? * динтерни * Л

Где динтерни - унутрашњи пречник коришћене цеви;

Л је дужина димњака.

Обрати пажњу! Цев за котао на гас од димњака треба да буде шири од излаза. У супротном, може бити тешко прикачити котао и издувни систем.

  1. Висина димњака зависи од тога колико ће бити далеко од гребена крова.

Ту је следећа веза:

  • растојање до 1,5 метра - горњи део цеви мора бити дужи најмање 50 цм;
  • растојање од 1,5 до 3 метра - горњи сечак може бити испружен са гребеном или вишим;
  • удаљеност од више од 3 метра - у овом случају потребно је нацртати линију која ће бити 10 степени испод хоризонталне линије која се вуче кроз највишу тачку крова (димњачки део не би требало да буде нижи од њега).
Висина димњака у односу на гребен крова

Ако се након израчунавања унутрашњег волумена цеви испоставило да његов пречник није довољан, не би требало да узимате много детаља, јер ће његова цена бити много већа. Препоручљиво је само мало повећати дужину структуре.

Независна инсталација димњака

Избор опције смјештаја

Димњаци за гасне котлове нису сувише комплексни системи, али када их инсталирамо својим рукама, требало би да узмете у обзир многе нијансе. У супротном, котао не функционише исправно, што може довести до његовог разбијања, ау неким случајевима - акумулацији издувних гасова у просторији и тровања људи.

Пре него што наставите са изградњом или инсталацијом, бирајте место где ће се цев уредити.

Постоје две главне опције:

  • унутар куће;
  • ван зграде.

И прва и друга опција имају своје предности и мане.

Размотрите карактеристике унутрашње инсталације:

  • ако димњак за котао на чврсто гориво пролази кроз загријане просторије, неће бити потребно даље гријање;
  • постоји опасност од преноса издувних гасова и њиховог паљења;
  • Елементи димњака теже се инсталирају и поправљају у случају квара.

Ако одлучите да инсталирате издувни систем изван куће, постоје и предности и слабости:

  • такав димњак је потпуно безбедан током рада;
  • његов дизајн је мање компликован за инсталацију;
  • цев се лако поправи у случају оштећења или смањења притиска;
  • Приликом избора ове опције, потребно је унапред одлучити шта изолирати котловски димњак, јер његово смрзавање у зимском периоду не би требало дозволити у сваком случају.

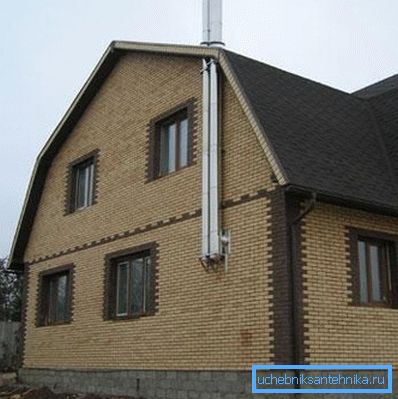

Фотографија отвореног димњака

Компоненте димњака

Цев за уклањање производа сагоревања од котла, радећи на природном гасу, састоји се од сљедећих обавезних делова:

  • адаптер који повезује излаз бојлера са испусном цевом;
  • тее са ревизијом, опремљеним са фитингом, који је неопходан да се уклони кондензована влага;
  • причвршћивачи - стезаљке и заграде;
  • славине (ако је потребно) - морају се монтирати на удаљености од најмање 2 метра од грејног елемента, у супротном могућа је смањење потиска;
  • транзицијске цеви;
  • цеви;
  • конични врх.

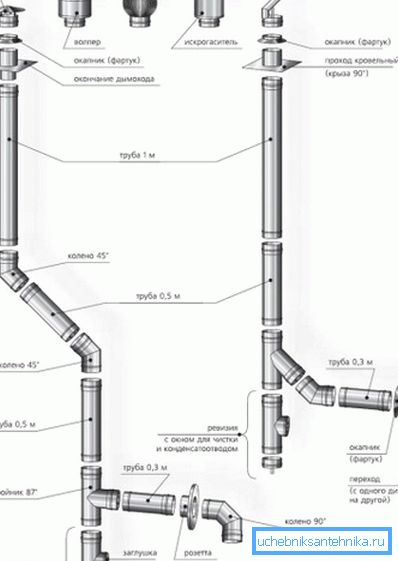

Детаљи о димњачу за гасни котао

Обрати пажњу! Цев за гасни котао мора имати коничан крај. Забрањено је уградње конвенционалних преграда и поклопаца. У екстремним случајевима, рез може бити потпуно незаштићен.

Инсталација спољног димњака

Поступак за уградњу издувног система издувних гасова изван куће је следећи:

  1. Адаптер се ставља на гасну котао, који ће проћи кроз зид. Требало би да се чврсто споји у зид, па пре него што направите рупу неколико пута пажљиво проверите све димензије и примените ознаке.
  2. Кроз зид димњака се приказује споља. Сви елементи у контакту са циглом (бетоном) морају бити пажљиво изоловани.
  3. Изнад је ревизија причвршћена на одлазни сегмент са стубом на њој.
  4. Монтирана цев жељене висине. Да бисте то урадили, користите потребан број пре-купљених веза. Целокупна конструкција је причвршћена на зид куће са стезаљкама са заградама. Растојање између суседних причврсника не сме бити мање од 2 метра.
  5. Чим димњак достигне жељену висину, конусни врх се ставља на последњи елемент.
  6. Сви зглобови требају бити додатно затегнути притиском црева или челичном жицом.
  7. Препоручљиво је цијепити боју бојом која ће заштитити материјал од корозије и дати цијеви атрактивнијим изгледом.

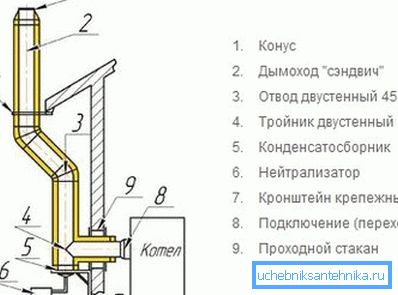

Шема инсталације спољне димњаке

За постављање цевовода пожељно је користити посебне вишеслојне цијеви који не захтијевају додатну изолацију. У супротном, сами би требало да водите рачуна о изолацији.

Уградња унутрашњег димњака

За разлику од претходне градње, овде пре почетка рада потребно је извести неке припремне активности:

  • обележите подне кровове и кров на местима где ће будући димњак проћи;
  • изрезати рупе на правим местима (све димензије треба пажљиво провјерити како би се цијеви адаптера убацили што је могуће чврсто).

Процес инсталације је следећи:

  1. Прикључку на котлу прикључујемо посебним адаптером.
  2. На то је причвршћена ревизија са поклопцем, што је неопходно за чишћење димњака, а затим је уграђен главни носач са металним плочама, који ће послужити као основа за целу конструкцију.
  3. Цев постављамо помоћу директних компоненти и других потребних адаптера (лактова).
  4. На мјестима гдје цијев пролази преклапањем, потребно је користити посебне цијеви.
  5. Улазне и излазне цеви са плафона треба заштитити металним лимовима, чији пречник треба бити нешто већи од пречника димњака.
  6. Сви зглобови треба додатно ојачати вијцима или причвршћивати челичном жицом.
  7. Структура је причвршћена на зид уз помоћ заграда.
  8. Горњи пресјек цеви мора бити заштићен специјалном конусном млазницом која спречава падавине и вјетар не улазе у цијев.

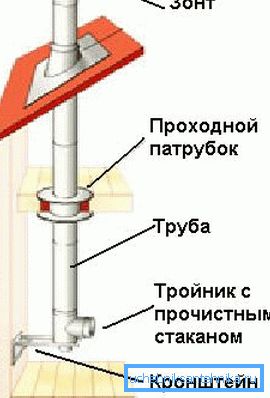

Израда унутрашњег димњака

Мере изолације димњака

Локације где је издувни систем у контакту са материјалима који се лако могу запалити треба пажљиво изоловати. Да би се то урадило, употребљена цев мора бити пажљиво обложена на свим странама базалтом, изолацијом металне фолије и ватросталном смешом. Подови могу бити додатно заштићени минералном вуном.

Не заборавите да проверите тишину шавова. Да бисте то урадили, можете припремити раствор сапуна и применити га на зглобове. Појава мехурића ће указати на присуство рупа које морају бити запечаћене.

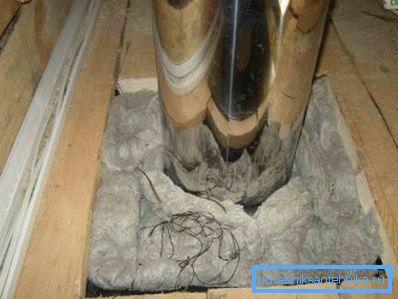

Изолирање димњака

Закључак

Један димњак за гасни котао у приватној кући је веома важан детаљ. То зависи не само од исправности и ефикасности система грејања, већ и од сигурности људи у кући (види и чланак Спојнице за полиетиленске цеви: 6 главних типова).

Више детаља о инсталацији различитих вентилационих и издувних система можете наћи у видео снимку овог чланка.
