Како израчунати број секција радијатора: стандардне,

У овом чланку ћемо научити како израчунати број сегмената радијатора грејања. Штавише, разматрамо како скратити грејач у дужини или обрнуто, како га повећати. Тема чланка је од великог значаја, јер правилан избор димензија уређаја за гријање омогућава стварање оптималних услова за удобан живот у датој просторији.

Наравно, интензитет гријања носача топлоте може се контролисати помоћу термостата, чија цијена је висока. Али, нажалост, инсталација таквих уређаја у већој мери је оправдана у аутономним, а не у централизованим системима. Штавише, ако је дужина батерије изабрана да буде краћа него што је потребно, неће бити лако исправити ситуацију са термичком главом.

У овој ситуацији, једино ефикасно решење било би исправно израчунати број секција радијатора.

Критерији који утичу на бројање

Пре израчунавања потребног броја делова радијатора, неопходно је одредити критеријуме који могу на један или други начин утицати на резултат израчунавања.

Међу овим критеријумима примећујемо сљедеће:

• Роом ареа, како би се загрејала велика просторија, биће потребни уређаји за гријање са импресивним стандардним димензијама;
• Висина плафона, као што је већи строп, већи пренос топлоте ће бити потребан од радијатора;
• Раздаљина која праг стоји изнад батерије. Што је већа ова даљина, већа је снага потребна за постизање неопходних параметара конвекције;
• Растојање од врха батерије до ивице прага и удаљености од доње ивице гријача до пода;
• Тип материјала који се користи у производњи грејача, пошто се различити метали и легуре разликују у различитим параметрима топлотне проводљивости.

Онлине калкулатор за израчунавање броја сегмената радијатора је софтвер који, обрађивање унетих података, даје просечне резултате.

Али, нажалост, већина горенаведених критеријума онлине пријаве не узима у обзир. Због тога, како не би користили просечне податке, ми ћемо покушати изводити рачуне сопственим рукама.

Стандардни начин израчунавања

Како израчунати колико вам је потребан радијатор? Постоји неколико више или мање ефикасних начина за извођење прорачуна.

Размотрите стандардни начин:

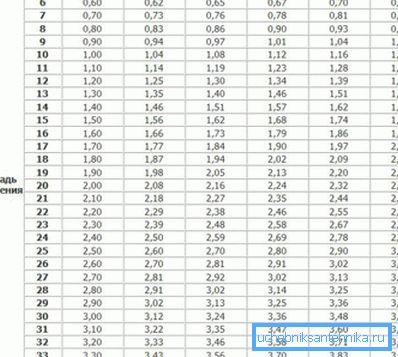

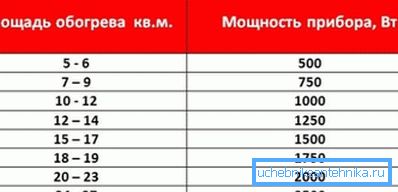

• У складу са стандардима датим у СНиП, како би загрејали 1 м? Простор за батерију треба да ради на нивоу снаге од 100 вати. Само у овом случају можете рачунати на угодну животну средину;
• За израчунавање може се примијенити сљедећа формула за израчунавање дијелова радијатора: С * 100 / П. Овде П је снага сваког сегмента радијатора (параметар се мери у ватима), С је површина собе (мерена у квадратним метрима);

Важно: Ако је већина зидова у просторији спољна, онда када израчунавамо, користимо фактор повећања, који износи 1.2. Због тога ће се резултујући број сегмената морати помножити са 1,2, а резултат ће бити заокружен до најближег целог броја.

• Ако се уградња грејача врши у просторији са висином плафона од 3 метра или више, потребно је више преноса топлоте како би се осигурала нормална конвекција. Према томе, претходно предложена формула ће бити ирелевантна;
• У овом случају, препоручљиво је примијенити сљедећу формулу: С * Х * 40 / П. У овој формули, С је простор собе (мерено у квадратним метрима), П је снага сваког сегмента (мерено у ватима), а Х је висина плафона (мерена у метрима).

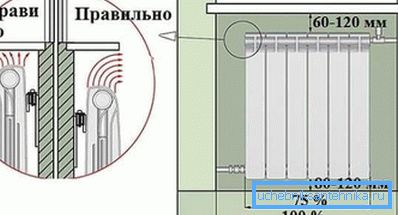

Да би израчунавање броја одељака радијатора коришћењем претходно предложених формула био исправан, батерија мора бити инсталирана на следећи начин:

1. Од дна грејача до пода, размак не сме бити мањи од 8 и не више од 12 цм;
2. Растојање од подизача до грејача мора бити најмање 30 цм.

Приближна метода израчунавања

Размотрите како израчунати делове радијатора користећи поједностављену методу. На основу просечних параметара серијских батерија може се претпоставити да у просторији са висином плафона од 2,5 м један сегмент може загрејати површину не више од 1,8 м ?.

Према томе, упутства за израчунавање су следећа:

• Помножите дужину собе за ширину и добијете подручје;
• Затим подијелите резултат за 1.8 и сазнајте колико је одељка потребно у соби;
• Ако је просторија велика и има неколико прозорских отвора, подијелите резултујући број по броју отвора и сазнајте колико радијатора и с којим величинама морате инсталирати у просторији.

Важно: Приближан метод извођења прорачуна је оптерећен нетачностима, јер не узима у обзир многе факторе који могу утицати на степен преноса топлоте. Због тога се овај метод ријетко користи. Резултат добијен из приближне прорачуна треба заокружити до најближег целог броја.

Метода волуметријске калкулације

Користећи ову методу, можете самостално извршити израчунавање дијелова радијатора. Прво морате израчунати запремину собе. Да бисте то урадили, размислите о површини и помножите га за висину плафона.

Према статистикама, један сегмент средње величине батерије (снаге до 200 В) може загрејати до 5 м ?. Дакле, разматрамо запремину просторије и подељујемо је на 5. Као резултат, добијамо број одељака радиатора који су нам потребни.

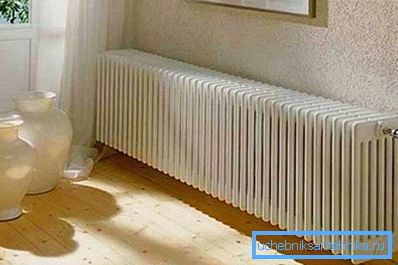

Уређаји за грејање представљени на продаји могу имати не само секцију, већ и панелну конструкцију. Како, у овом случају, одредити параметре радијатора?

Заправо, све није тако тешко:

• Извршите рачунање сегмената радијатора према једном од горе наведених шема;
• Даље, резултујући број се помножи са ширином одсека (у просјеку 9-10 цм) и добијамо дужину грејача;
• После тога, батерију панела одаберите дужину за 10% више од резултата добијеног током израчунавања.

Како скратити или повећати грејач у дужини

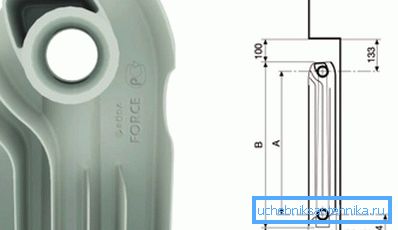

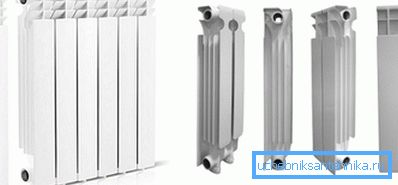

Дизајн свих секцијских батерија је сличан, без обзира на материјале који се користе у њиховој производњи. Састав секција се изводи помоћу специјалних металних бочица.

Нипплес су врста уградње направљене у облику шупљег цилиндра, на коме се налазе спољне нити са обе стране. У средини брадавице постављена је еластична полимерна заптивка одговарајућег пречника.

За ливне гвожђе, користи се брадавица са спољним пречником од 30 мм, а за биметале и алуминијум пречника 25 мм. Двапут половине брадавице се увуче у суседне сегменте.

Да би скратили или, напротив, продужили батерију, потребан је посебан кључ. Унутар брадавице постоје специјални жљебови за које кључ држи током процеса инсталације.

Пошто су брадавице за ливено гвожђе 5 мм веће од брадавица за биметале и алуминијум, кључеви имају различиту величину радног дела. То јест, за ливено гвожђе, кључ је већи, а за биметале и алуминијум користи се кључ са мањом величином радног дела.

Спољно, кључ је метална шипка са једне стране, на којој су спојнице заварене у облику крста, које се уклапају у жлебове на брадавици. На задњем крају кључа, глава је заварена рупом за огрлицу или са зарезима за кључем.

Важно: Данас можете купити домаће кључеве, али боље је користити производњу фабрике алата. На фабричком алату, дуж целе дужине штапа, постоје ризици, размак између којих одговара ширини сегмента.

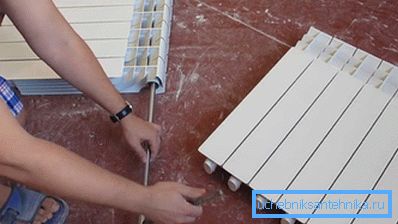

Упутства за демонтажу и монтажу радијатора су следећа:

• Уметните кључ помоћу радног краја у врху у горњем и доњем улазу, за што више резова као за сегменте планирамо скратити гријач;
• Осетите жлебове помоћу кључа, окрените ниппле у смеру супротном од казаљке на сату;
• Продужетак се врши у обрнутом редоследу. Пре-руку навртајте брадавицу у уходе батерије и ставите на заптивку;
• Затим се наслонимо на одељак брадавице;
• Уметните кључ и окрените брадавицу тако да је причвршћена у одељак који се може склопити. Чињеница да је брадавица заузела праву позицију може се разумјети ризиком и повећаним напором на огрлици.

Закључак

Сада знате како израчунати потребан број секција и како саставити батерију одговарајуће величине. Више корисних информација можете пронаћи тако што ћете гледати видео у овом чланку.
