Како израчунати грејање у кући без помоћи

22-10-2018
Грејање

У савременом свету, грејне системе често уређују власници сами својим рукама како не би потрошили додатни новац. Међутим, у прелиминарној фази је потребно направити тачан прорачун загревања куће, онда зимски мрази неће бити тако лоши. Ако се рачунање врши са великом грешком, онда није могуће постићи максималну ефикасност, а истовремено обезбедити становање топлотом.

Круг гријања са природном циркулацијом.

Одређивање топлотне моћи

Да би сазнали потребне параметре система грејања зграде, неопходно је примијенити посебну формулу: Кт = В * Т * К / 860, гдје је Кт потребна потребна топлотна снага, В је запремина зграде, Т је разлика у температури, К је показатељ губитка топлоте. Добијени производ наведених података је подијељен са 860, како би се резултат транслирао у кВ / х.

Запремина загрејаног објекта

Када се израчунава систем грејања код куће, најважнији је параметар његовог кубичног капацитета, то јест простора за загревање. Даље, предлаже се израда прорачуна за зграду 68 са поткровљем.

Висина плафона је 3 м, а растојање од дна пењака до гребена износи 5 м.

  1. Пре свега, одређује се волумен првог спрата, за који се ширина помножи дужином, а добијени резултат се додатно помножи са висином. Изгледа такав пример: 6 * 8 * 3 = 144 цу. м
  2. Даље, израчунава се кубни капацитет цијелог тавана.. У овом случају, дељење се додаје горе наведеним операцијама, јер жабице имају троугласти облик. Из овога долази: 6 * 8 * 5/2 = 120 цу. м
  3. Да бисте добили коначни волумен, потребно је једноставно додати резултате добијене у претходним параграфима.. Као резултат тога, могуће је одредити простор који ће бити загрејан: 144 + 120 = 264 цу. м

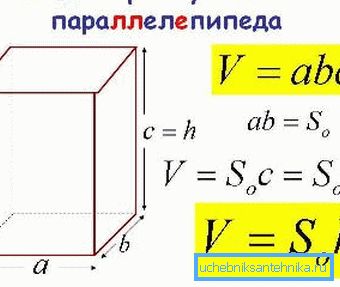

Формула за одређивање запремине собе.

Напомена! У овој ситуацији, калкулације су разматране за објекат једноставне форме. Ако је зграда заснована на сложеним облицима, боље је да их разбијете у једноставније делове.

Температурна разлика

Индикатори термометра изнутра и споља ће бити веома различити. Главни задатак је да утврди разлику између унутрашњих и спољашњих температура ваздуха у зимском периоду. Овај параметар можете одредити ако одузмете више од најмањих бројева.

Приликом израчунавања потребно је фокусирати на ниво комфора који желите да добијете од термичке инсталације. Обично за стамбене зграде, нормална температура ваздуха је 18-20 степени. Међутим, ова бројка може се мало разликовати у зависности од преференција власника.

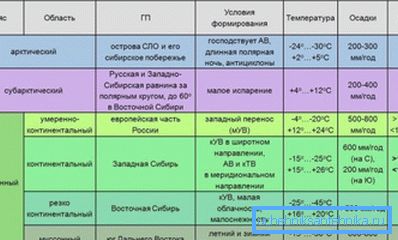

Климатске зоне Русије и њихове карактеристике.

Температура спољашњег ваздуха може се одредити независно, али у обичним случајевима се користи посебан сто, што одражава просечне показатеље за велике градове.

Име Температура
Москва -28
Самара -30
Казань -32
Ростов -22
Екатеринбург -35
Калининград -18
Санкт Петербург -26
Нижниј Новгород -30
Новороссијск -13

Додатак! Детаљније информације о климатским условима одређеног региона огледају се у документацији СНиП 23-01-99. Сви параметри су приказани у облику шематски мапа и посебних табела.

Израчунавање разлике између температуре вањског окружења и унутрашњег простора треба анализирати конкретним примјером. Ако се у кући у Московској регији индикатор од 20 степени сматра оптималним, онда је потребно извршити следеће прорачуне: -28-20 = -48. Стога је успео да добије разлику. Овај параметар ће бити замењен у основну формулу без минуса.

Коефицијент губитка топлоте

У нашем случају, овај индикатор ће бити приближан, како не би користили сложене калкулације. Коефицијент зависи од врсте зграде, као и његове изолационе особине.

Испод су основне вриједности које се могу замијенити у формули.

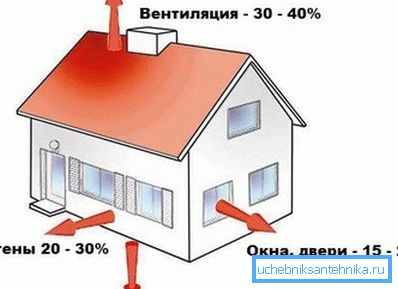

На слици су приказане главне области губитка топлоте.
  • Од 0,6 до 0,9 - индикатор за објекте са високим нивоом топлотне изолације са свих страна. То јест, подови, кров, зидови су додатно изолирани, а прозорски отвори су опремљени двоструким застакљеним прозорима.
  • Од 1 до 1.9 - вредности у овом опсегу погодне су за зграде са просечним нивоом топлотне изолације. То укључује зграде са двоструком циглом и објектима изграђеним од дрвета од 150150 мм.
  • Од 2 до 2,9 - коефицијент је погодан за поједностављене структуре са светлосном изолацијом. Зграда се може приписати овој категорији ако има једну циглу или је изграђена од бар 100 100 мм.
  • Од 3 до 4 - индикатор се користи само за лаке конструкције као што су метални контејнери, структуре рамова са једнаком кожом и друге сличне структуре.

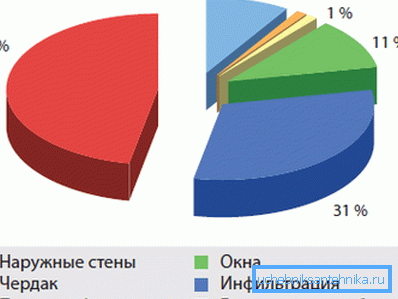

Поређење фактора који утичу на губитак топлоте.

Пример! Израчунавање загревања сеоске куће, направљене од 150 к 150 мм бара и са дуплим застаком, потребно је да замените јединицу. Ако има много прозора, онда се вредност може повећати на 1,5.

Замена резултата

Након прегледа основних параметара који се користе у формули, можете директно кренути према прорачунима. Израчунат ће се за структуру, чији је обим назначен горе.

Његов ниво изолације је веома висок, а он је у Москви. Тако се испоставља: ​​264 * 48 * 1/860? 15 кВ / сат.

Одговарајући пречник цеви

Да би систем грејања функционисао исправно, неопходно је правилно одредити пречнике проводних елемената, у супротном чак и са великом снагом домаћег котла за загревање куће не би било могуће постићи добре резултате.

У прорачунима се користи следећа формула: Д = в354 * (0,86 * К /? Т) / В, где је К топлотно оптерећење, Т је разлика у температури на улазу и излазу котла, В је брзина течности.

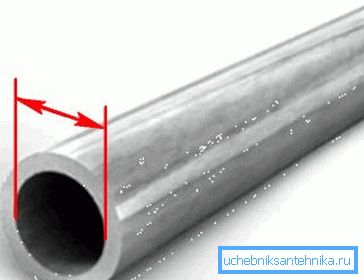

На слици је приказан унутрашњи пречник цеви.

Топлотно оптерећење

У почетној фази, овај параметар одговара индексима снаге, међутим, са гранањем цевовода, вредност се може променити. Међутим, у већини приватних кућа елементи су повезани у низу, стога се смањење попречног пресека обично не врши. Ако су цеви система одвојене, онда укупни резултат треба поделити са бројем грана.

Температурна разлика

У овом случају индикатори се мере на улазу и излазу. Након утврђивања два параметра, мања је одузета од већег броја. На пример, ако је на излазу из котла температура 95 степени, а на супротном улазу - 65, онда се ова разлика израчунава на следећи начин: 95-65 = 30 степени.

Брзина хладњака

Циркулација топле воде у систему може доћи због разлике у температури и уз помоћ посебне пумпе, али брзина би требало да буде у опсегу од 0,8-1,5 м / с.

Ако су вредности прекорачене, у цевоводима може доћи до ефекта шума, што негативно утјече на услове живота. Превелика брзина може изазвати блокаду ваздуха.

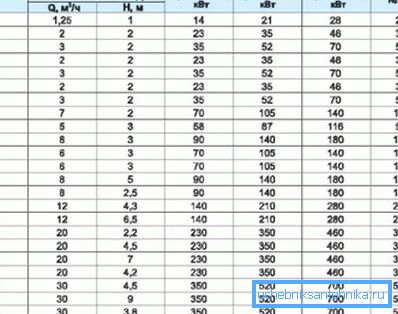

Табела за избор циркулационе пумпе.

Број одељака радијатора

Добијају се тачни прорачуни узимајући у обзир запремину загрејане просторије. Прво, утврђује се укупна потражња топлине, након чега се израчунава број секција. Резултат може бити подијељен на одвојене дијелове, ако планирате да инсталирате неколико батерија у различитим дијеловима просторије.

Следеће су специфичне калкулације за простор величине 35 метара и висину плафона 270 цм.

Такво упутство омогућава добијање прилично тачних резултата.

Приказана је основна формула за калкулације.
  1. Прво морате знати запремину собе, за коју се помножавају главни параметри - дужина, ширина и висина. Као резултат, требало би да буде приближно следећи пример: 3 * 5 * 2,7 = 40,5 цу. м
  2. Сада бисте требали сазнати потребну топлоту за загријавање собе. СНиП препоручује да се додели око 41 вати по коцки. С тим у вези, гласи: 41 * 40.5 = 1660.5 вати.
  3. У завршној фази, резултат остаје подељен снагом једног дела радијатора. Нека овај параметар буде једнак 170 вати. Резултат је: 1660.5 / 170? 10 секција.

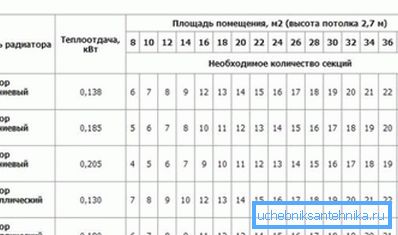

Помоћна табела за израчунавање делова радијатора.

Обрати пажњу! Правилно израђени прорачуни пружају могућност не само да обезбеђују просторију топлотом, већ и да уштеде, јер је цена неких врста радиатора за системе грејања прилично висока, посебно код биметалних кола.

Као закључак

Проучавајући представљене материјале од почетка до краја, поједини програмери ће моћи да разумеју како самостално израчунати загревање куће непосредно пре главних радова. У фази инсталације, неопходно је само инсталирати системске елементе на одговарајућа места и повезати се са главним извора топлоте. За упознавање са другим подацима представљен је посебан видео.
