Како израчунати пречник цеви за грејање: једноставан

04-06-2018
Грејање

Како израчунати пречник цеви за грејање, шта би требало да буде улаз у радијатор, а шта - пуњење? Јасно је да су калкулације хидрауличног и топлотног инжењеринга изузетно комплексне; Међутим, можда постоји нека врста поједностављеног алгоритма, чак и ако даје приближан резултат?

Хајде да схватимо.

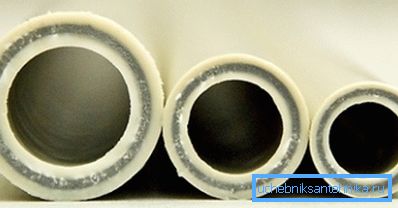

Наш задатак је пронаћи оптималан пресек цевовода.

Опис

Заиста, можемо понудити читатељу најједноставнију шему приближне процјене. Дошао је до коришћења табеле зависности топлотног тока на константној делти температуре на пречнику цевовода и брзини носача топлоте (погледати и чланак Шта је најбоља цев за грејање: анализа 4 најчешћих опција).

Узимајући у обзир чињеницу да је висина пречника цевовода коришћених у системима за грејање прилично велика, грешка ће имати мали утицај на резултат.

Међутим, морамо схватити да намерно занемаримо низ фактора.

  • Материјал цеви утиче на његову хидрауличну отпорност. Челик са њеном храпавости ће инхибирати проток више него гладак полипропилен.

Напомена: временом ће се повећати разлика у отпорности на хидраулику. Челична површина постепено ће постати порасла депозитима од рђе и креча, а пластика ће остати иста глатка и након 30 година рада.

  • Свака транзиција транзита или пречника додатно повећава отпор протицаја.
  • Исти ефекат има и вентиле. Притисак ће се неизбежно спустити на сваки вентил и гас.

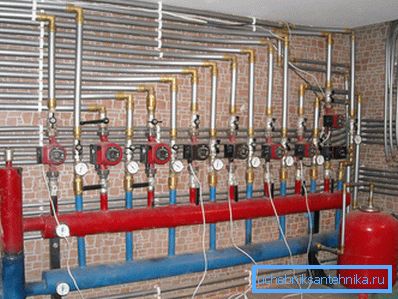

Обртови, елементи и вентили узрокују пад притиска.

Постоје неке добре вести. Будући да се вредност тока топлоте даје за фиксне вредности брзине течности, остане непромењена за све промене у конфигурацији система грејања.

Наш задатак је само осигурати одговарајуће вриједности брзине; Ово ће омогућити кориштење вишестепене циркулационе пумпе, чија цена није много већа од оне пумпе с једном брзином.

Почетна параметра

Дакле, како одабрати пречник цеви за грејање?

Прво морате одлучити о граничним условима.

  • За израчунавање користимо температурну делту од 20 ° Ц која је типична за аутономни систем грејања радијатора.. По правилу, температура протока се одржава на око 75 ° Ц, повратни ток - 55 ° Ц. Стога обезбеђујемо максимални ресурс полимерних елемената цевовода, високу ефикасност размене топлоте и избјегавамо стварање кондензата на измјењивачу топлоте у котлу.

Да разјаснимо: наравно, говоримо о опреми за грејање на чврсто гориво и гас. Из очигледних разлога се не плаши електрични котао кондензата на измењивачу топлоте.

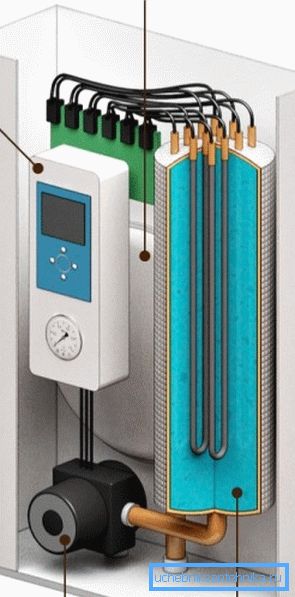

У електричном котлу нема пламена и измјењивача топлоте на коме се производи сагоревања могу кондензовати.
  • Брзина течности за хлађење би обично требало да износи око 0,6 - 1 метар у секунди. Код мањих вриједности температуре делта у кругу, у већој мјери неизбежно ће бити више од 20 степени. На вишем нивоу (1,5 м / с и више) - постаје видљив хидраулични бука.

Израчунавање

Заправо, израчунавање пречника цеви за грејање састоји се од два рада.

  1. Прво, израчунавамо потребу за топлотном енергијом за кућу као целину или за посебну собу.
  2. Затим проверавамо сто према којем изаберемо пречник за потребни проток грејања и брзину течења.

Термичка снага

Упутство за израчунавање топлотне потражње приватне куће је сљедеће:

  1. Основна вредност се узима као 60 вати по кубном метру унутрашњег волумена просторије.

Напомена: када се израчунава потреба за топлотом стана, ова вредност се смањује на 40 В / м3. Коверат објекта је у контакту са хладном улицом; апартман је окружен топлим собама.

  1. Сваки прозор додаје 100 В за грејање потражње; врата која воде до улице - 200.
  2. Коначно, у топлој и хладној клими, стварни губици топлоте ће се разликовати. За надокнаду овог фактора уведен је регионални коефицијент: 0,7-0,9 за јужне регионе (Краснодарска Територија, Крим), 1,2-1,3 за централне регионе (Московска и Лењинградска област), 1,5 за Далеки Исток и 2 , 0 за Иакутиа и Цхукотка.
На слици - село Иакут Оимиакон. Просечна јануарска температура је -46,4 ° Ц

Да, као пример, израчунамо потребу за топлотом једног спрата куће величине 6 к 12 к 3,2 метара са четири прозора и два врата.

Локација - Крим.

  1. Запремина собе је 6 к 12 к 3.2 = 230.4 м3. Мултипли би 60 В / м3: 230,4 к 60 = 13824 В.
  2. Четири прозора и два врата на улици повећат ће потребу за топлотом до 13.824 + (100 к 4) + (200 к 2) = 14.624 вати.
  3. Крим са својим топлим зимама ће направити сопствена подешавања: 14,624 к 0,7 = 10,236.8 В или 10 КВ.
Топла зима значајно смањује трошкове грејања.

Пречник

Сада остаје пуна игра - на основу потребе за топлотом да одлучи који пречник цеви бира за грејање. У ту сврху ће нам бити потребни референтни подаци.

Унутрашњи пречник, мм Топлотни флукс за температуру делта 20 ° Ц при брзини хладњака, м / с
0.6 0.7 0.8 0.9 1.0
12 5518 6438 7358 8277 9197
15 8622 10059 11496 12933 14370
20 15328 17883 20438 22992 25547
25 23950 27942 31934 35926 39917
32 39240 45780 52320 58860 65401
40 61313 71532 81751 91969 102188
50 95802 111768 127735 143702 159669

Очигледно је да за нашу намјену довољно је затварач за пуњење цијевом са унутрашњим пречником од 15 милиметара са брзином протока течности од 0,7 м / с.

Нуанце

  • Како је лако видјети, није могуће изводити калкулације из слободне руке за поједине 1-3 КВ грејаче користећи ову табелу. Међутим, није неопходно: цијеви са унутрашњим пречником мање од 12 мм једноставно не купујете у радњи.
  • За полимерне и метал-пластичне цијеви, продавци обично указују на унутрашњи, али спољни пречник. Не заборавите да узмете у обзир дебљину њихових зидова.

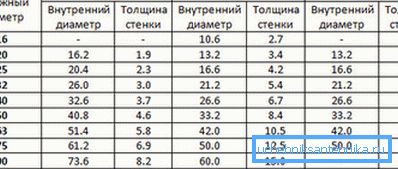

Спољни и унутрашњи пречници за цеви од полипропилена.
  • Ако је пуњење једног цевног система требало да има константни пречник, онда у случају двоцевне шеме попречни пресек може бити смањен са растућим растојањем од котла. Обрачун се врши одвојено за сваки одсек, узимајући у обзир потребу за топлотом.

Закључак

Надамо се да ће овај прорачун помоћи читатељу да избјегне непотребне проблеме и трошкове приликом изградње система гријања у свом дому.

Као и обично, видео у овом чланку ће вам понудити додатне информације. Успехи!
