Да би се могло монтирати електрично гријање сеоске куће, неопходно је, прије свега, успоставити непрекидно напајање, гдје ће напон увек бити најмање 210-230В. Ако говоримо о воденом кругу као што су радијатори или систем подног грејања, онда је већ потребно обезбедити довод воде под притиском за благовремено довод воде у систем.

Електрично гријање код куће

Али то такође често захтева прикључак електричне пумпе. Једноставно речено, неопходни су одређени услови и ми (узимајући у обзир чињеницу да постоје) говориће о загревању Галена, о његовој повезаности и функционисању, а такође и видео снимку на ову тему.

Гален

Шта је то

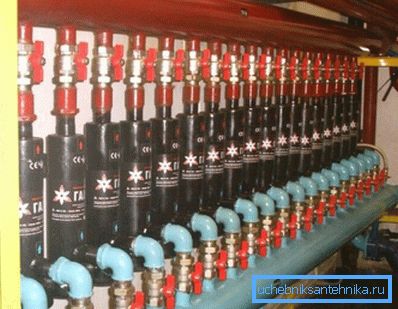

Паралелно повезивање система

Важно је напоменути да сам котао не загрева воду овде, као што се то дешава, на пример, бојлером - температура течности се овде повећава због поларних електрода (инструкција захтева уземљење - ПУЕ и ГОСТ 12.1.030-81). Међутим, електрична енергија долази на исти начин, као и на грејни елемент.

Само у овом случају, мрежа се не затвара преко котла за загревање, али кроз течност, односно извор гријања у Галану је вода. Овај начин гријања је ефикаснији од грејног елемента - његова ефикасност се добија изнад око 20%.

Ако погледате процес са хемијске тачке гледишта, може се запазити да се загревање врши не електролизом, већ јонизацијом. Ако се изрази јасније, можемо рећи да је тренутна фреквенција у нашој мрежи 50 Хз, па ће се поларитет електрода променити 50 пута у секунди.

Такви оштри падови са истом фреквенцијом усмеравају јоне на један или други - покрет креира енергију, што заузврат подиже температуру воде.

Важно је напоменути да цурење течности у таквом котлу практично не утиче на сигурност - ако је резервоар оштећен и вода излази из ње, онда нема проводника за затварање кола, стога се систем аутоматски искључује. Овај физички узорак елиминише могућност ватрогасног система.

Препорука. Течност Аргус-Галан се користи као носач топлоте, коришћење течности у систему које Галан не обезбеђује, чак и ако су антифризи за системе грејања, гаранција је неважећа. Такође, електрични котлови за грејање за ову кућу не треба повезивати са аутоматизацијом, што не препоручује произвођач.

Параметри Оптимална употреба котлова
Хеартх 2 Хеартх 3 Хеартх 5 Хеартх 6 Гејзир 9 Гејзир 15 Волцано 25
Димензије собе (м3) 80 120 200 250 340 550 850
Номинална потрошња енергије (кВ) 2 3 5 6 9 15 25
Номинални напон (В) 220 220 220 220 380 380 380
Просјечна потрошња енергије са довољном изолацијом собе (кВ / х) 0.5 0.75 1.25 1.5 2.5 4 6,6
Максимална јачина струје сваке фазе (А) 9.1 13.7 22.7 27.3 13.7 22.7 37.5
Номинална струја за аутоматизацију у електромеханичкој верзији (А) 10 16 25 32 3 до 16 3 до 25 3 до 40
Пресек бакрене жице (мм2) 220В 4 4 4 6 - - -
380В - - - - 4 4 6
Препоручена количина расхладног средства у систему грејања (л) 20 - 40 25-50 30 - 60 35 - 70 50 - 100 100 - 200 150 - 300
Унутрашњи пречник (ДН) млазница на улазу и излазу у бојлеру (мм) 25 25 25 25 32 32 32
Дужина дијела (мм) 250 275 320 335 360 410 460
Тежина јединице (кг) 0.85 0.9 1.05 1.1 5.0 5.3 5.7

Табела могућег избора котлова по параметрима

Упозорење Тренутно се електрични системи грејања за куће из компаније Галан стално мијењају. Према томе, у горњој табели могу бити мања одступања од параметара најновијих модела.

Скупштина

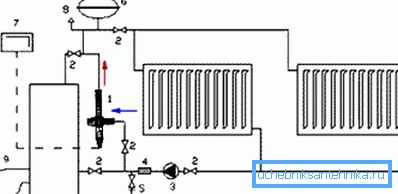

На слици - дијаграм стандардне везе електричних котлова

Бројеви значе следеће:

  1. Електрични котао (грејач или електрода).
  2. Тип кугличног вентила.
  3. Циркулациона пумпа
  4. Филтер
  5. Вентил за спуштање.
  6. Капацитет експанзије.
  7. Аутоматска контрола.
  8. Заштитна група
  • Ако желите да инсталирате било који Галан систем сопственим рукама, то значи да ћете имати круг двоструке цеви (довод и повратак) затвореног типа. Осим тога, уградња котлова на електроде може се вршити само у вертикалном положају и само изнад радијатора за грејање, као што је, међутим, то показано у горњим дијаграмима. Поред тога, пречник котловске јединице и попречног пресека постоља треба да одговара пречнику и четвртини или 32 мм.
Паралелни или модуларни дијаграм ожичења
  • У случајевима када се направи модуларна или паралелна веза котлова, попречни пресек постоља треба израчунати појединачно, за сваки појединачни случај, у зависности од броја употребљених модула. Главне цеви или лежаљке у сваком случају треба имати пречник од 25 мм, а кривине за радијаторе треба бити 20 мм (што значи спољашњи део полипропилена).

Напомена Прве цеви снаге 1200 мм морају бити не-поцинковане, имати пречник од 32 мм, а такође имају и вертикални распоред. Ова комбинација повећава зону јонизације, што заузврат повећава ефикасност котла.

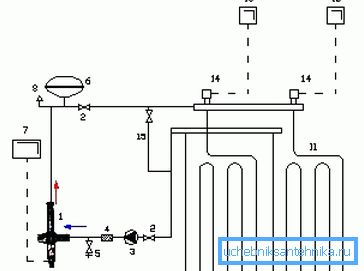

Дијаграм повезивања електродних котлова за подно грејање

Објашњења:

  1. Електрични котао за грејање (грејање или електрода).
  2. Тип кугличног вентила.
  3. Циркулациона пумпа
  4. Филтер
  5. Вентил за спуштање.
  6. Капацитет експанзије.
  7. Аутоматска контрола.
  8. Заштитна група
  9. -
  10. -
  11. Круг грејне воде.
  12. Аутоматска контрола контуре.
  13. Термостат.
  14. Обилазница са контролним вентилом и термостатом.

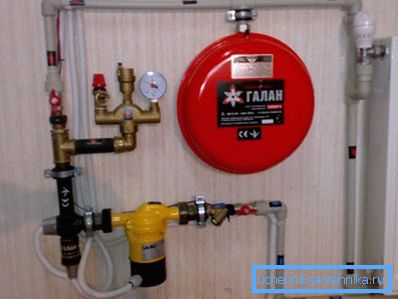

  • Поред тога, електрично гријање дрвене куће (цигла, блок) може се вршити помоћу система подног грејања, гдје ће расхладно средство бити загрејано истим бојлима електрода. Шема повезивања остаје иста као код јединице ТЕНОВ, али се оперативни трошкови значајно смањују због повећања ефикасности.

Закључак

Са сигурношћу се може рећи да електро-електричар сеоске куће са системом Галан брзо постаје популаран, упркос чињеници да је у одређеној мери то и даље знање. И то није изненађујуће, јер све добро ствари брзо апсорбују потрошачко тржиште.
