Како направити грејање: 4 фазе самоградње

Једна од најтежих инжењерских мрежа стамбене куће и градског стана је систем грејања. Потребна опрема и услуге за његову инсталацију су веома скупе. Али ако знате како направити грејање сопственим рукама, можете пуно уштедјети сами већином посла.

У наставку ћете дати непроцењиву помоћ.

Фаза 1. Избор компоненти

Како направити грејање? Најлакши начин је да користите услуге специјалних грађевинских посада који имају обилно искуство, специјалну опрему и вјештине за рад с њим. Али ова метода има велики недостатак - цена. Услуге ангажованих радника су прилично скупе и нису сви спремни да се деле са тако великом количином новца.

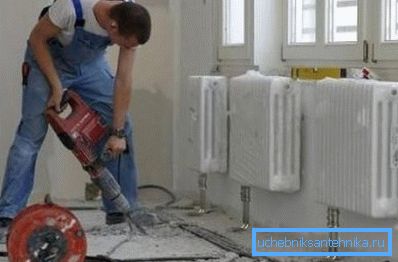

Друга опција је домаће грејање. Упркос чињеници да су мреже климатских инжињеринга једна од најтежих за дизајн, све фазе рада могу се урадити сами или уз помоћ партнера. У овом случају нећете платити рад радника.

Нажалост, неће бити могуће потпуно опремити загријавање стана, јер пре него што направите систем грејања, потребно је набавити потребну опрему, материјале и алате.

Савјет! Да не потрошите новац на куповину скупих електричних алата (лемилице, брусилице, уређаја за пресовање и сл.), Што је мало вероватно да ће вам требати у будућности, препоручујемо их изнајмити. Ова услуга се нуди у већини великих продавница хардвера.

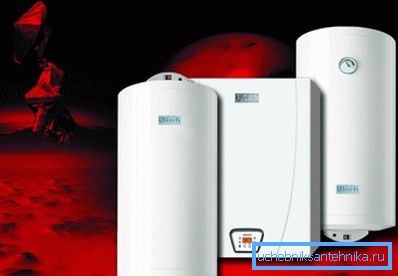

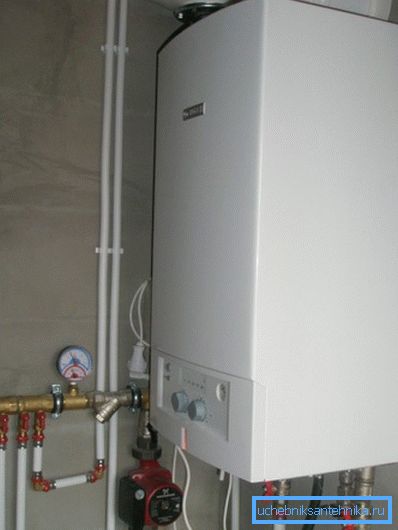

Грејни котао

И домаћи систем грејања и климатска мрежа коју произвођачи водоинсталатера не могу да раде без главног елемента - котао загрева грејни медијум, који затим протиче кроз цеви и радијаторе инсталиране у просторијама.

Без обзира на сорту, било која грејача се састоји од два главна дела:

• коморе сагоревања у којима је гоређено једно или друго гориво, произведе одређену количину топлотне енергије;
• измењивац топлоте кроз који циркулира расхладни флуид, пријем топлотне енергије кроз зидове.

Савјет! Постоје једнокоморни и двокоморни котлови. Друга, поред грејања куће, грејање воде, која се затим користи за потребе домаћина.

Постојећи грејачи су детаљније описани у табели.

Савјет! Иако је прескупо за употребу електричних котлова, они се често инсталирају као додатни или сигурносни круг. На пример, грејање собе током дана помоћу котла на чврсто гориво, можете користити електрични да одржите удобну температуру ноћу.

Што се тиче становника градских станова, они морају бити задовољни са грејањем, гдје се хладњак испоручује централно. А његов квалитет често оставља много жеља.

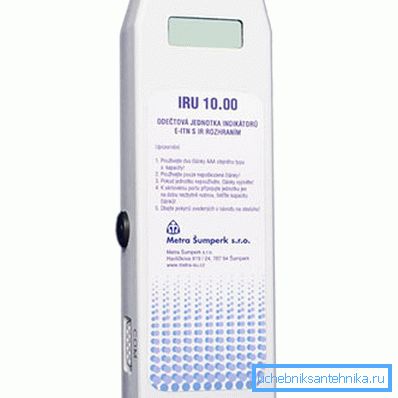

Да би уштедели новац и платили само за испоручену количину топлотне енергије, препоручује се да се у стану уграде гријање трошкова гријања. Они ће рећи тачно колико је топлоте потрошено и колико новца требате платити за то.

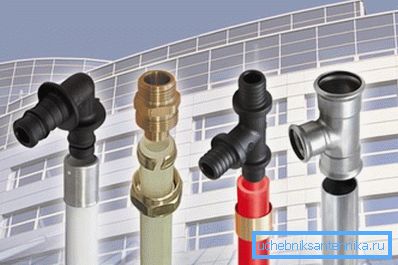

Цеви

Да бисте испоручили расхладно средство радијаторима који загревају предмете и ваздух у просторији, потребне су вам цеви. Постоји велики број њих.

Најчешћи су следећи типови:

• челик;
• бакар;
• нерђајући челик;
• полипропилен;
• из шивеног полиетилена;
• метална пластика.

Обрати пажњу! Готово сви домаћи системи грејања су направљени од пластичних цеви. Они се лакше транспортују, склапају и међусобно повезују. Потребно је само одабрати одговарајући материјал заснован на пројекту климатске мреже.

Приликом избора и куповине цеви потребно је размотрити:

• снага уграђене опреме за грејање у вашој кући;
• начин полагања главних и доводних цевовода (може бити отворен и скривен - испод подне кошуљице или у зидовима);
• начин организовања струје расхладне течности у систему (разликују се природно - под дејством гравитације и присилно - користећи циркулационе пумпе);
• температура на коју се расхладна течност загријава (већина полимера не може издржати више од 95 степени Целзијуса, у том случају је неопходно монтирати челик);
• шема полагања цеви.

Последња тачка је веома важна. Пре него што извршите грејање, неопходно је одлучити који круг за пренос топлоте ће се користити.

Постоје три:

1. Једна цев. Користи се једна цијев. Постављен је у облику прстена преко свих просторија, а затим су радијатори причвршћени у низу или паралелно. Главна предност овог решења је економичност (уосталом, потребан је минимум делова и прибора).

Што се тиче конзума, ту их је пуно више:

• немогућност прецизног регулисања запремине расхладне течности и температуре у свакој батерији - ако инсталирате термални вентил на млазницу, то ће ограничити проток воде не само у једном радијатору, већ иу свим елементима који се монтирају даље;
• неуједначена дистрибуција топлоте - батерије постављене ближе котлу боље него најдаље;
• немогућност поправке - у случају оштећења или цурења једне од батерија, не може се одрезати из заједничког кола, заменити или поправити, а да не заустави рад целог система.

Обилазнице помажу делимично надокнадити недостатке. То су дијелови цијеви мањих пречника који повезују улазне и излазне цијеви радијатора. Користећи их, можете поставити вентил на улазу и одвојити батерију из система. Потрошња материјала у исто време ће се повећавати безначајно.

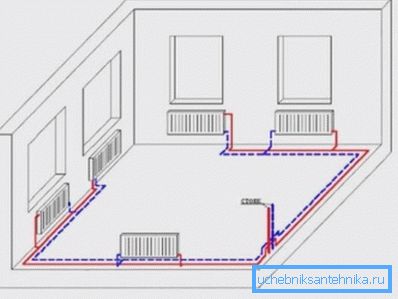

1. Твин тубе. У овој шеми постоје две цијеви: једна батерија се испоручује за батерије, друга се враћа у котао. Ефикаснији и скупи начин организовања грејања.

Позитивни аспекти коришћења двоцевне шеме су очигледни:

• користећи ручне или аутоматске вентиле, можете подесити температуру сваког радијатора, постижући најповољнију микроклиму;
• топлотна енергија коју преноси расхладна течност дистрибуира једнако;
• Ако батерија пропушта, можете затворити запорни вентил и демонтирати оштећен елемент ради поправке или замене.

Двоводни систем вам омогућава да организујете неколико грејних кругова: за први и други спрат, за радијаторе и подно грејање, за дневне собе и спаваће собе, и тако даље. У овом случају користи се хидраулични дистрибутор за грејање - цев са мањим млазницама која контролише проток воде.

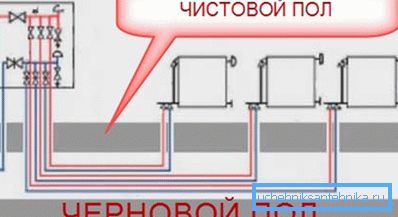

1. Раи. Најфлексибилнији и свестранији систем. У том случају, расхладна течност улази у дистрибутивни ормар гдје су инсталирани колектори. Са другима користећи пар цеви (напајање и повратак) повежите све батерије у кући.

Користећи систем зрачења, могуће је регулисати микроклиму у кући из једне тачке и на било који начин организовати проток расхладне течности.

Међутим, ова грејна шема има неколико функција које спречавају ширу дистрибуцију:

• инсталација захтева огроман број цеви, јер из сваког радијатора морате водити пар цеви на колектор;
• могућа је само скривена полагања аутопутева, јер је мало вероватно да ће бити могуће направити велике шуме цеви које су естетски угодне;
• у систему греда, ефикасан ток носача топлоте може се организовати само уз помоћ пумпи.

Пошто сте се бавили постављањем дихтунга, можете прећи на избор батерија.

Радиатори

Као иу случају цеви, радијатори се разликују једни од других, првенствено у погледу материјала за производњу.

У грађевинској употреби таквих батерија:

1. Ливено гвожђе. Разликују се у великој тежини и издржљивости. Недостаци укључују крхкост и не врло атрактиван изглед. Карактерише их велика топлотна инерција, тако да су лоше погодни за уградњу аутономних мрежа за грејање са затвореним циклусом циркулације течности.

С друге стране, челичне жељезне батерије се често инсталирају у апартманима прикљученим на централно гријање, гдје квалитет носача топлоте (како физичког тако и хемијског састава) оставља много жеља. Потребно је само заштитити батерије од воденог удара инсталирањем затварача на млазнице.

1. Челик. Једна од најјефтинијих и најефикаснијих опција за сопствену грејну мрежу. Батерије су јефтине, лако се инсталирају и изгледају добро.

Једини недостатак је јака осјетљивост на корозију. Хлађење не може се дуго одвести из система (на примјер, током лета), у супротном рђа ће брзо учинити челичне елементе неупотребљивим.

1. Алуминијум. Одликује их највиша снага на тржишту и одличан изглед. С обзиром на високу коефицијент преноса топлоте, можете користити минималне делове радијатора како бисте ефикасно загрејали собу.

Алуминијумске батерије врло лоше толеришу излагање агресивним елементима раствореним у води. Чак и најмања одступања у хемијском саставу расхладне течности могу проузроковати оштећења.

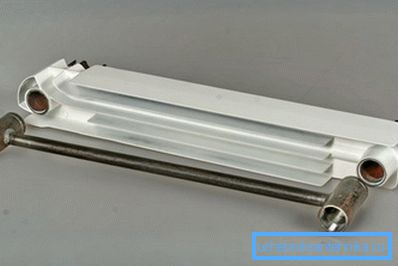

1. Биметални. Ове батерије имају највише потрошачке особине, што се огледа у цени. Имају све предности алуминијских радијатора, али су без својих недостатака.

Хлађење у њима циркулише кроз челични оквир и не долази у контакт са алуминијумским измењивачем топлоте. Као резултат, имамо више снаге и не мање издржљивости.

Ако се не бојите цене, сигурно можете купити биметалне грејаче. Нећете бити разочарани у избору.

Фаза 2. Израчунавање снаге система

Само-изграђена грејна мрежа ће ефикасно загријати само ако је котао одабран и инсталиран са потребним капацитетом. То се не може учинити "видом", у супротном грејна снага грејача можда неће бити довољна за све просторије у кући, или ћете платити неефикасно спаљене хладњаке.

Да бисте одредили жељену вредност, користите следећу формулу:

М_то = К_н * С / 10, где:

• То_н - корекцијски фактор у зависности од локације на којој се гради кућа;
• С је површина свих загрејаних простора у стану.

Савјет! Пожељно је додати око 20% вредности добијене резултатом израцунавања, узимајући у обзир непредвиЦене факторе: пад снаге због ниског притиска гаса, превише хладних зима, употреба топле воде и тако даље.

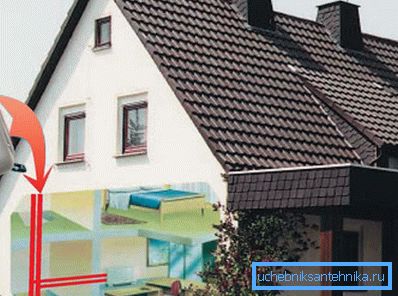

Фаза 3. Израчунавање запремине расхладне течности

Једнако је важно израчунати колико је потребно хладити како би се систем попунио.

Израчунавање се врши на следећи начин:

• добијамо запремину батерија помножујући унутрашњи волумен сваког одсека (наведен у пратећој документацији радиаторима) њиховим бројем монтираним у кући;
• добијамо запремину цеви помножујући површину њиховог унутрашњег дела према укупној дужини доводних и излазних цевовода у систему;
• добијамо укупну запремину система, додајући два претходна броја;
• налазимо температурну разлику течности за хлађење - од максималне вредности одузимамо температуру воде у систему искључивања;
• налазимо волумен расхладног средства у врућем стању (за ово нам је потребан коефицијент топлотног ширења течности коју користите на одређеној температури - за воду са 80 степени једнако је 5,87 * 10^-4).

Добијена вредност је важна не само када купујете антифриз или припремате жељени волумен омекшане воде. Фокусирање на количину расхладне течности, морате изабрати експанзиони резервоар (његова запремина мора садржавати најмање 10% флуида који круже у систему).

Фаза 4. Инсталација

Дакле, пошто смо купили неопходне материјале и додатну опрему, додатно грејамо властите руке. Процес није посебно тежак. Главна ствар је строго да се придржавате инжењерског пројекта, који је израдио архитектонски биро, или лично скицирана скица.

У току рада обратите пажњу на следеће нијансе:

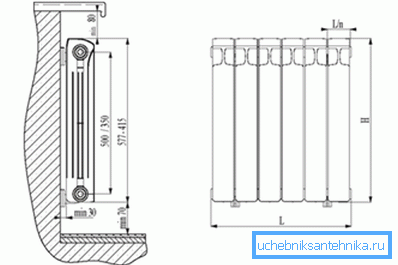

1. Радијатори за гријање морају бити постављени испод отвора прозора тако да њихова дужина одговара ширини прозора. Ово значајно смањује знатан губитак топлоте кроз прозоре (поготово уколико су ту инсталирани ниско-квалитетни прозорски блокови).
2. Удаљеност од пода до доње ивице батерије и од прозора до врха не би требала бити мања од 10 цм, у супротном ће се узнемиравати циркулација ваздуха, а ефикасност конвекцијског грејања ће се смањити.

1. Сви радијатори у просторији требају бити лоцирани на истом нивоу. Дакле, расхладна течност ће се распоређивати равномерније, а изглед грејних елемената неће довести до дисонанце у унутрашњости просторије.
2. Ивице сваког дела батерије морају бити вертикалне. Хоризонтално постављање није дозвољено.
3. Без обзира на распоред цевовода, морате поставити најмање један одводни вентил за хлађење, који се користи у случају потпуне замене течности.

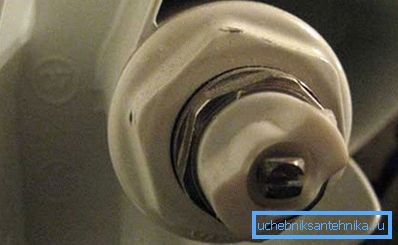

4. Да би се избегло стварање ваздушних утикача, на врху сваке батерије на страни наспрам улаза, потребно је поправити Маиевски кран. Такође је препоручљиво уградити ваздушне вентиле у тешке дијелове цевовода у којима се очекује да се емитује зрачење.

На крају рада потребно је провести тест. Да би се то учинило, носач грејања се улијева у цеви, након чега се притисак подиже изнад норме и стартује котао.

Климатска мрежа треба да ради у овом режиму најмање 24 сата. Ако се открије цурење, морају се поправити.

Закључак

Многи кућни мајстори се питају како да то раде сами: направите грејање, канализацију, вентилацију, водовод и тако даље. Већ сте добили одговор на прво питање. Што се осталих дешава - погледајте видео у овом чланку.
