Како направити инфрацрвено подно грејање сами

11-06-2018
Грејање

Савремена технолошка решења омогућавају проналазење фундаментално нових начина загревања стамбених просторија. До недавно су централно доступни системи централног или индивидуалног грејања котла. Техничка иновација и достојна замена за традиционалне методе грејања кућа представљао је појава иновативних метода грејања који користе под као топлотно акумулирајуће и термичко зрачење површине. Таква је технологија инфрацрвеног подног грејања. Рећи ћемо вам како направити инфрацрвено подно грејање својим рукама.

Посебне карактеристике

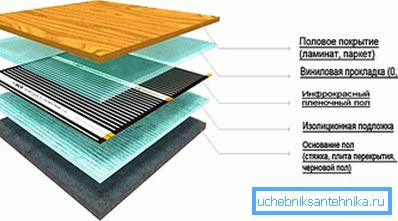

Грејна торта

Прво је дошло до изградње водених подова, а након неког времена - електричних каблова и шипки типова топлих подова. И, релативно недавно, дошло је до високотехнолошког развоја ИПО-инфрацрвеног гријача. Грејни подови, зидови или плафони овог дизајна имају неколико предности:

  • Низак у поређењу са осталим методама грејања, потрошња енергије је 15-55 В / х по 1м?, Због високе топлотне проводљивости угљеничног материјала који се користи у изградњи, кориштења регулатора температуре ради стварања угодног температурног режима и тихог рада.
  • Висока поузданост због паралелног повезивања елемената електричног кола. Када један грејни део изгори, остатак наставља да функционише исправно.
  • Филмску структуру можете покрити скоро свим материјалима: ламинат, дрвени паркет, тепих, сухом зид или композит.
  • Лака инсталација на глаткој површини, коју може урадити било који домаћи занатлија који не поседује специјалне професионалне вештине. Одсуство сечења, постављање оружја и жљебова не захтијева кориштење специјалног алата - перфоратора и зидних пунилаца.

ИПО материјал

ИПО материјал

За постављање грејног слоја користи се термичка фолија дебљине 0,2-0,4 мм. Продаје се у ролнама ширине 50-100 цм и дужине до 50 м.

Резање филма у матрице може се обавити помоћу специјалних линија за сечење које се наносе на површину, ознака је свима свима, па је приликом сечења тешко конфигурирати грејним тракама које су стриктно забрањене.

Филм се састоји од грејних елемената - широких трака ширине 1,5 цм повезаних сребреним бакарним гумама. У сваком грејном елементу је карбонска угљена паста базирана на графиту, који током пролаза електричне струје емитује инфрацрвено зрачење. Спектар зрачења је изван видљивог домета људског ока. Слој емитера је поуздано ламиниран на обе стране са густим слојем негоривог полимера са тачком топљења од 130 °. Преноси ултраљубичасто светло и поуздано штити од продирања влаге, механичког квара или електричног кола. Површина купљене филмске премазе одабрана је на основу:

  • Не мање од 70-80% површине простора за главно грејање.
  • 30-40% површине за грејање или помоћно грејање.

Фазна инсталација и уградња система грејања

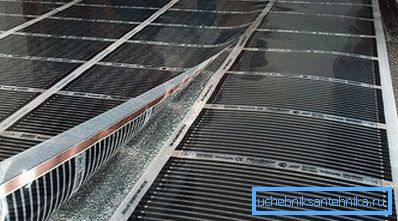

Фазна инсталација и уградња система грејања

Полагање се врши на једнакој основи. За нивелацију се користе самостојећи подови, дозвољена величина неправилности је ± 3 мм, ниво се користи за мерења. Могуће је изравнати са методом свјетионика цемента и песка, након чега се површина мора очистити од прљавштине и прашине.

Затим морате поставити водоотпорни слој специјалних материјала или пластичне фолије дебљине 50 микрона.

Да би се смањиле топлотне губитке, неопходно је уградити топлотну изолацију из метализираног метализираног подлоге, полиетиленске пене или фолије од полипропилена. Одговара одбојној страни горе. Дебљина слоја са рефлективним слојем фолије треба да буде 3-5 мм.

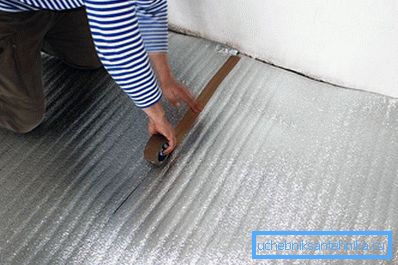

Подлога испод топлог пода

Необрађена техничка плута се користи ако су подови прекривени керамичким плочицама.

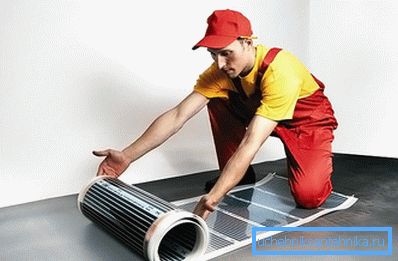

Затим пресећи ИПО помоћу шкаре у простирке потребне дужине према претходно састављеном цртежу, узимајући у обзир да растојање од сваког зида треба бити око 20 цм. Траке треба усмерити према зиду са утичницом из које се напаја. Поред овог зида, како би се уштедели, направљени су електрични џемпери и уграђен је и сензор температуре.

Немојте дозволити да алат падне на филм. Да не би дошло до оштећења ИПО-а, боље је не нападати патоснице.

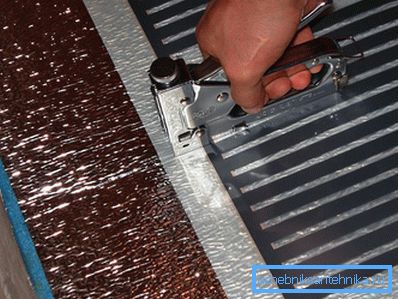

Затим је неопходно причврстити спојеве са лепљивом траком, а места резних бакарних сабирница изоловане су битуменске траке које су укључене у пакет производа.

ИР филм моунт

Патоснице у електричној мрежи су паралелно повезане електричним жицама - џемперима са клиповима на крајевима. Изолација се уклања из жица, причвршћује се и причвршћује и стегне. Неопходно је правилно поставити стезаљку са жицом на контактима матица. Једна страна стеге треба да иде унутар ИПО-а, друга треба да буде на бакар-бусу споља. Стезаљку се притисне на обе стране клештима. Места контакта изолују битуменска мастика.

Пречник употребљених жица израчунава се на основу потрошње енергије ћелија повезаних паралелно. Да би то учинили, декларисана снага ИПО по 1 м2 помножен квадратом. Као резултат, добијамо укупну снагу, која је подељена помоћу главног напона И = П / У. За посебне табеле, одређујемо пречник попречног пресека краткоспојника на величини тренутне чврстоће. Слично томе, изабран је пречник кабла за напајање. На пример, за повезивање свих 1.5кв матс-ћелија, довољно је имати бакарну жицу од 1,5 мм.

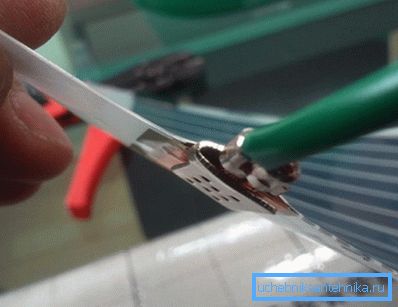

Прикључак жице

У термоизолационом премазу испод филма или у поду са дубином од 1-2 цм постављена је цијев с температурним сензором. Повезује се са регулатором температуре. Напон напајања на ИПО се испоручује кроз сензор температуре, током периода рада / затварања кола.

Након инсталације, тест се врши у систему. Мрежни напон се примењује на улаз и проверава се једнообразно грејање свих мантила. Ако постоје проблеми, у овој фази се елиминишу. Систем грејања је спреман за рад. Сада можете започети полагање завршне облоге. Тако је могуће изоловати чак хладан балкон или лођу, стварајући угодне услове за боравак у овим просторијама.

Видео

Да допуните знање о полагању инфрацрвеног пода, позивамо вас да погледате видео:

Фото

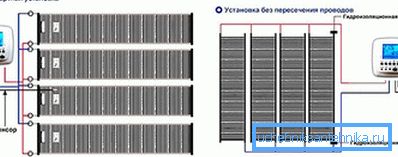

Дијаграми инсталације ИПО-а

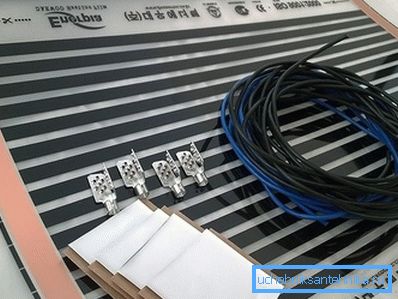

ИПО

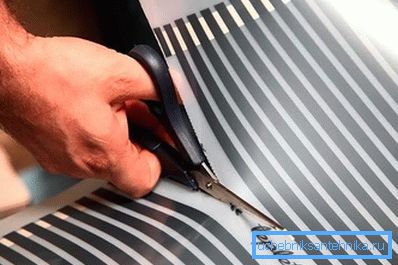

Резање филма на матице

Изглед грејних мрежа

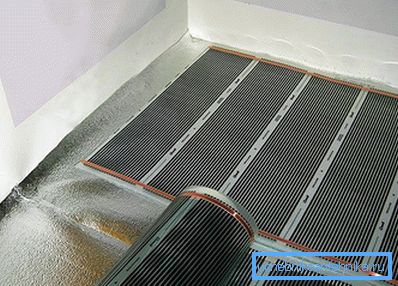

Подно грејање инфрацрвени филм

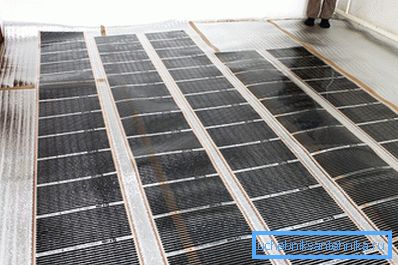

Избор ИР фолије на врху топлотне изолације

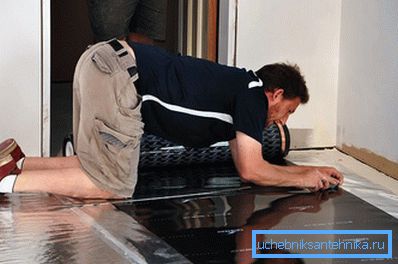

ИПО веза

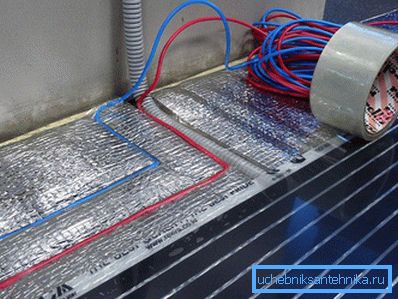

Полагање жица

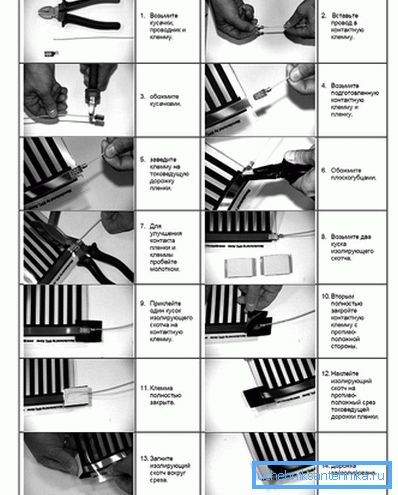

Упутства за инсталацију ИПО

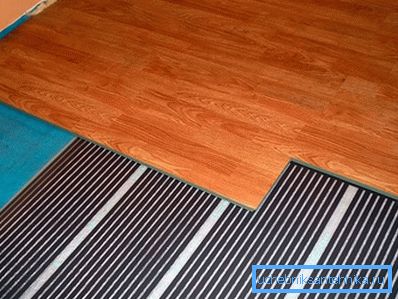

Инфрацрвени под под ламинатом
