Како направити парно грејање у кући помоћу пећи од цигле

16-10-2018
Грејање

Код избора система грејања препоручује се да се задржи на оној којој је у овом подручју пуно горива. Пошто гас још увек није достигао далеке положаје, многи покушавају инсталирати уређаје за гријање који користе чврста или течна горива. Данас нам је задатак да објаснимо како да направимо парно грејање својим рукама помоћу измјењивача топлоте инсталираног у пећницу од цигле.

Носач топлоте у таквом систему биће или вода или пара. Данас нас занима друга опција, иако су ова два система често збуњена једна с другим. Они имају разлике и прилично су озбиљни, стога је у стамбеним зградама дозвољено користити само воду. Ово је због небезбедног рада грејања пара, када је потребно загрејати течност на температури изнад 100 ° Ц.

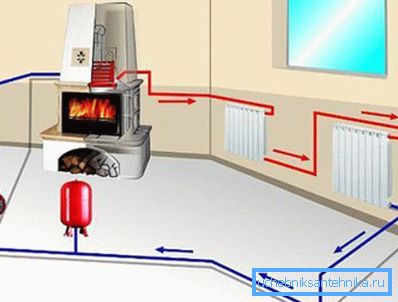

Парни систем грејања са измењивачем топлоте у пећи

Истовремено, његова цена је нижа од оне у води, а савремене мјере заштите помажу у избјегавању катастрофалних посљедица. Међутим, инсталација парног грејања, на примјер, из пећи из цигле захтева пуно времена и труда. Испод смо сазнали више о томе.

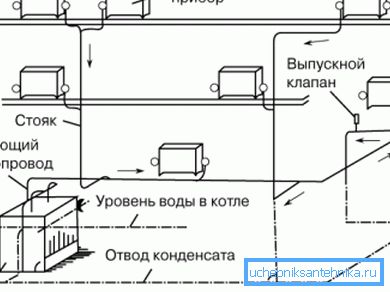

Правилно постављање парног грејања у приватној кући

Принцип рада

Сада размотрите разлику између два система, тако да нисте збуњени. Такође ће се рећи о предностима и манама таквог система грејања простора.

Да размотримо детаљније оно што је парно грејање:

  1. У резервоару, вода се доводи до врела, која се постепено претвара у пару.
  2. Онда пролази кроз цевовод до радијатора, који га загрева у просторију.
  3. У батеријама, течност за пренос топлоте се кондензује.
  4. Настала вода прелази у експанзиони резервоар и поново улази у измјењивач топлоте.

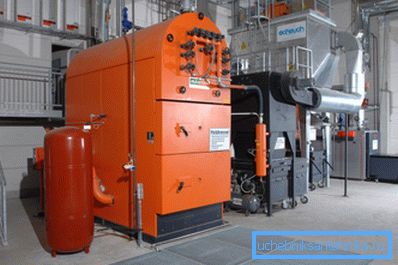

Индустријски котлови за парно грејање могу радити на дрвету
Предности
  1. Ограничава загревање воде у дисипацији топлоте.
  2. Загрева собу 3 пута брже.
  3. Ергономски систем.
  4. Рад захтева малу опрему, због чега је трошак система низак.
  5. У хладном времену, цеви у нехватљивој кући се неће замрзнути. Ово омогућава кратки временски период за почетак загревања у земљи зими. Пре одласка морате осигурати да је гориво потпуно изгорело.
Недостаци Размотрите негативне факторе овог система грејања и како их могу елиминисати:
  • температура регистара грејања прелази 100 ° Ц, стога може бити опасно за животиње и децу. Можете га уклонити помоћу посебних екрана или панела;
  • буке током рада система. Елиминација - употреба анти-шумских заграда и уградња генератора паре у посебну просторију;
  • тешко контролисати режим температуре. Да се ​​реши овај проблем је прилично тешко;
  • Не постоји могућност постављања пода са топлом водом, иако је могуће уградити инфрацрвени филм.

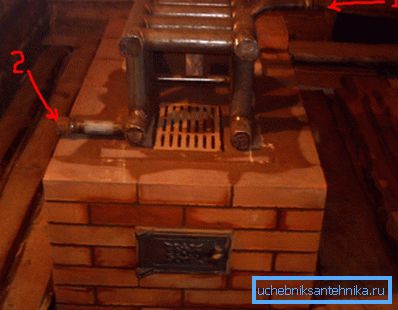

Опеке за парно грејање са измењивачем топлоте

Савјет: генератор за парно гријање може послужити као котао, радећи на отпадном уљу. Такви системи се често инсталирају у помоћним просторијама иу гаражи.

Имајте на уму да је непожељно користити пећницу од опеке са генератором паре за кување, јер се не може користити у лето. У овом тренутку је боље наћи алтернативу. Такође се не сме користити за пластичне цевоводе, није намењена за такве температурне услове.

Како парни котао на чврсто гориво

Монтажни узорци

У наставку ћемо размотрити најчешће коришћене опције:

  1. Нанети природно и механичко средство за хлађење циркулационог система. У првом случају, измјењивач топлоте мора бити постављен испод нивоа свих цијеви и радијатора под углом. У другом случају, неопходна је инсталација пумпе, која осигурава непрекидно кретање измењивача топлоте.
  2. Једноделни систем грејања у раду користи принцип серијског повезивања радијатора када се расхладна течност помера кроз цевовод, померајући се из једног регистра на други. Као резултат, прва је најтоплија, ау исто време и последња - готово охлађена. Препоручујемо да користите такву шему за мале просторије до 80 м2.
Котао на чврсто гориво може да уштеди
  1. Двоцевни систем је погодан за велике куће, посебно двоспратне викендице. У том случају, радијатори су паралелно повезани у њега, користећи цијеви за довод и кондензацију. Хлађење у овој шеми се испоручује свим батеријама исте температуре, тако да нема времена за хлађење.
На слици - двоцевни систем

Самостални уређај парног грејања из пећи од цигле

Припрема опреме и материјала:

  • обезбедити радијаторе испод сваког прозора;
  • измјењивач топлоте - генератор паре или бојлер воде;

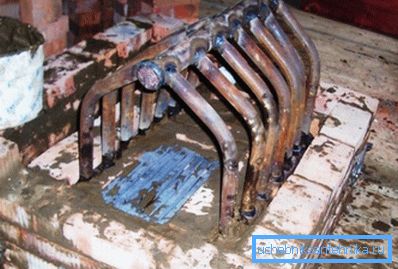

Топлотни измјењивач за парно гријање за пећ
  • цеви за пару и кондензат. Препоручљиво је користити поцинчани челик или бакар;
  • конектори, колена, цевне обујмице, вентили - вентили за ваздушно олакшање, вентили;
  • држачи батерија;
  • хидраулична брава за сушење са паром;
  • редукцију и хлађење;
  • да смањите притисак у систему - вентил за смањење притиска;
  • апарат за заваривање;
  • пумпа;
  • резервоар за сакупљање кондензата.

Савет: препоручите скупу опрему за изнајмљивање.

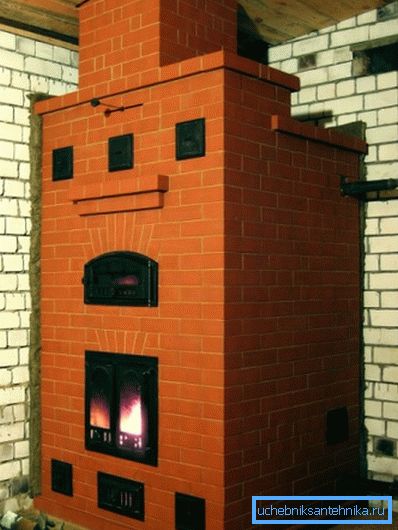

Опечне пећи за парно гријање са измењивачем топлоте

Можете то учинити сами или наручити измјењивач топлоте за цигларску пећ:

  1. Припремите металне цеви дебљине зида од 2,5 мм, као и апарат за заваривање.
  2. Повежите их у облику завојнице, пратитећи квалитет заваривања. Приближан прорачун - 1 м2 површине намотаја може дати до 9 кВ.
  3. Проверите цурење након израде. Не препоручујемо кориштење воде, јер ће се укључити шљаке под високим притиском и појавит ће се фистуле.

Боље је користити метод назван "керозин на креди". У том случају, окупите све заваре са кредом и сипајте керозин унутар структуре. Мел ће затамнути чак иу случају најмањих пор, јер ће у њега пропуштати керозин.

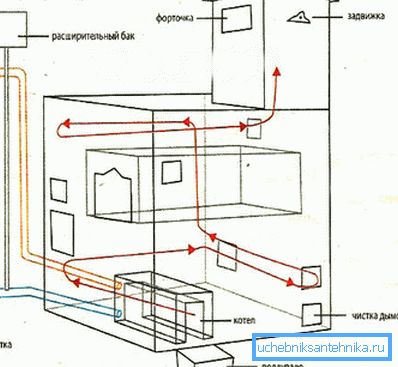

Како направити грејање са пећи

Процес

Испод је водич који ће вам помоћи да то разумете:

  1. Поставите измјењивач топлоте у пећ на пећи током фазе полагања.
  2. Према унапред припремљеној шеми испод прозора причврстите батерије. Постављањем на сваку славину за ослобађање ваздуха.
  3. Прикључите доводне и повратне цевоводе према њима.

Савет: када природна циркулација обезбеди малу нагиб брзину од 3 мм по 1 м.

  1. Поставите сигурносне вентиле испред сваког регистра из сигурносних разлога, као и један вентил испред целог система.
  2. Поставите вентил за смањење притиска и опрему за хлађење на почетку цевовода.
  3. На крају цевовода поставите резервоар кондензата који треба да се одводе до измјењивача топлоте на нагибу.

Савет: не користите за такве намене експандер мембране, јер је дизајниран за температуре до 85 ° Ц.

  1. Ако је испоручена циркулациона пумпа, поставите га испред пећи у повратну цев.

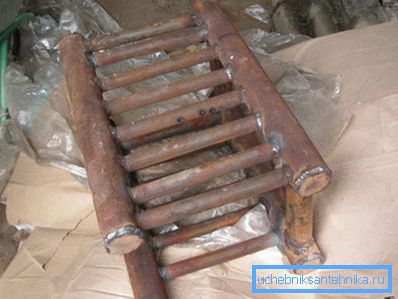

Како направити измењивач топлоте

Препоруке специјалиста:

  1. Ако је пећ на опеку опремљена са измењивачем топлоте, у димњачу се ствара више чађи него без њега, па се мора често чистити.
  2. Са природном циркулацијом расхладне течности, пећ треба ставити у подрум, а онда кондензат слободно излази на најнижу тачку.
  3. Увек инсталирајте вентил - то ће спречити могућу несрећу, а сам систем ће бити сигурнији.

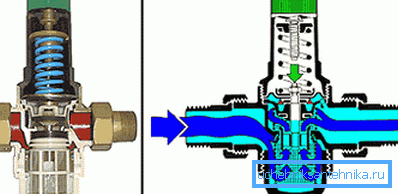

Регулатор притиска
  1. Имајте на уму да ако користите присилни систем са електричном пумпом, у случају нестанка струје, врло је тешко зауставити рад пећи.
  2. У дрвеној кући, грејање парном водом постављено је на исти начин као у кући опеке. Потребно је само да се придржавате захтевима заштите од пожара, штитећи дрво од прегревања.

Закључак

Из чланка сте научили како направити парно гријање, као и чињеницу да је његова употреба у стамбеној приватној кући јефтинија од воде, иако је опаснија за кориштење. Због тога је неопходно стриктно пратити упутства и обезбедити систему посебну опрему која ће повећати његову сигурност.

Можете наручити измјењивач топлоте од специјалиста или урадити то сами. Инсталација и повезивање радијатора није тешко. Видео у чланку ће вам помоћи пронаћи додатне информације о овој теми.
