Како направити прорачун загревања грејних цеви: узети у

Приликом инсталације система грејања у приватној кући или стану, главни циљ је увек да се извуче максимална ефикасност од опреме тако да се потрошени новац троши на загревање собе.

Ово је могуће уз правилан избор:

• не само систем и радијатори;
• али и пречник цеви;
• као и материјал њихове производње.

Хајде да научимо како направити такве калкулације, обратити пажњу на материјале који су профитабилнији и гледају видео снимак на овом материјалу.

Грејне цеви

• Пречник и хидраулични прорачун цјевовода је могућ само ако постоје основни параметри за то, као што су:

1. Производни материјал, на пример, челик, бакар, ливено гвожђе, хризотилни цемент, полипропилен.

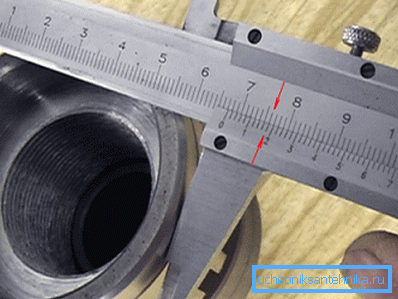

2. Унутрашњи пречник.
3. Подаци о пречнику и материјалу прикључака и фитинга.
4. Дебљина зида цеви, фитинга и фитинга.

• Није јасно гдје је произилазило мишљење да се повећањем пречника цеви повећава квалитет грејања, као и са повећањем површине цевовода, пренос топлоте се повећава. Теоретски, ово је, наравно, врло слично истини, али у стварности све изгледа другачије.
• Пре свега, за цеви великог пречника неопходно је увести у систем високу количину расхладног средства које треба загрејати. Сходно томе, потрошња потрошене енергије (струја, гас, течност или чврсто гориво) се повећава. А сами цеви нису грејни уређај (у радијаторима за грејање, користи се конвекциони метод, односно, ефикасност се значајно повећава), испоставља се да потрошња материјала и енергије није оправдана.
• Поред тога, повећање течности у кругу доводи до смањења притиска у систему, стога ћете морати након повратка инсталирати помоћну циркулациону пумпу за грејање, што опет изазива одређене трошкове. Наравно, чак и са великим пречником контурних цеви, сасвим је могуће досећи потребну температуру у загрејаној соби, али цијена материјала и извора енергије ће бити превисока.

Пажња! За оптималну уградњу и рад система грејања (при избору пречника), притисак у сваком циркулационом прстену треба да буде 10% већи од губитака узрокованих хидрауличким отпором.

Одређивање пречника

За професионалне прорачуне на пречнику цеви за грејање, инжењери за грејање користе велики број формула и такве калкулације обично су потребне за пројекте вишеспратних стамбених и јавних зграда, предузећа и других институција. За ваш дом, мало је вероватно да ћете требати такве тачне фигуре, стога вам нудимо поједностављену схему коју сваки водоинсталатер може користити.

Формула за такве прорачуне је сљедећа: Д = в354 * (0.86 * К /? Т) / В, а сада је потребно само замијенити вриједности параметара испод слова.

Овде:

• Д је пречник цеви (цм);
• К - оптерећење на мереној површини (кВ);
• ?т је разлика у температури у протоку и повратној цеви (т? Ц);
• В - брзина расхладне течности у систему (м / с).

Напомена Ако је на доводу расхладне течности на котлу његова температура 80 ° Ц, а при повратку у котао 60 ° Ц, онда ће у овом случају вриједност? Т бити једнака? Т = 80-60 = 20 ° Ц.

Пропорционална веза између пречника протока и цеви

Израчун топлотне снаге (оптерећења)

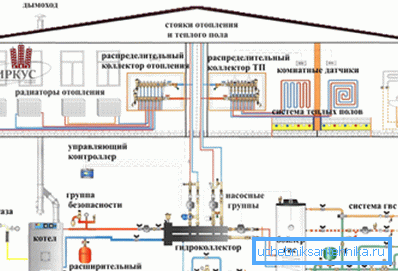

Да бисте утврдили оптимални топлотни капацитет система грејања приватне куће, можете користити следећу формулу: Кт = В * Т * К / 860.

Сада, опет, једноставно морате замијенити нумеричке вриједности умјесто карактера и овдје:

• Кт је потребан производ топлотне енергије за дату собу (кВ / х);
• В - запремина загрејане просторије (м³);
• ?т је разлика у температури у протоку и повратној цеви (т? Ц);
• К - коефицијент губитка топлоте простора (у зависности од врсте зграде, дебљине зида и топлотне изолације);
• 860 - претварање у кВ / х.

У приватном сектору зграде могу бити веома различите једне од других, али се, међутим, често користе следеће вредности коефицијента топлотне изгубе (К):

• Ако архитектонска структура има поједностављену конструкцију (дрво, валовити метал) и нема изолације, онда је К = 3-4;
• Поједностављена изградња архитектонске структуре са ниском степеном топлотне изолације, на пример, постављање једне опеке или блок пјене од 405к400к200 мм - овдје К = 2-2,9;
• У стандардним архитектонским структурама (полагање у две цигле и мали број прозора и врата, кров је стандардан) К = 1-1,9;

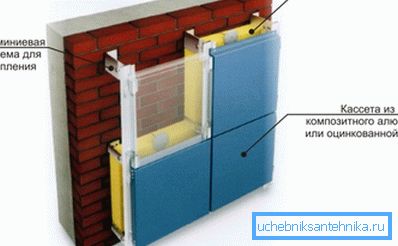

• Уз висок степен топлотне изолације за стандардне архитектонске структуре са малим бројем прозора и врата и загрејаним кровом и подом, инструкција указује да је К = 0,6-0,9.

Ако вам је потребно израчунати пречник цеви, онда, као што је већ речено, потребна вам је разлика у температури између улице и собе. У затвореном простору, или собна температура (18-20 ° Ц) или она која вам највише одговара, узима се као референтна тачка, а са улице морате замијенити просјечну вриједност која је прихваћена за ваш регион.

На пример, ваша просторија има запремину 3.5 * 5.5 * 2.6 = 50.05 м³ и добро је изолован, односно постоје дебели или изолирани зидови, изолирани су под и плафон, а користимо коефицијент од 0,9. У московском региону, просечна температура ваздуха у зимском периоду је -28 ° Ц, а за микроклиму у просторији узимамо вредност од 20 ° Ц, онда ће вриједност? Т бити једнако 28 + 20 = 48 ° Ц. У овом случају, Кт = 50.05 * 48 * 0.9 / 860? 2.5 / сат.

Брзина хладњака

Напомена Минимална брзина течности за грејне системе не сме бити мања од 0,2-0,25 м / с. У случајевима када брзина пада испод ове вредности, ваздух почиње да емитује из течности, што доприноси формирању ваздушних утикача. У таквим случајевима, ефикасност круга може се делимично изгубити, ау одређеним ситуацијама то може довести до потпуне неактивности система, јер ће ток зауставити у потпуности и то ће се догодити када циркулациона пумпа ради.

Табела за одређивање пречника цеви

Напомена Густина воде на 80 ° Ц је једнака 971,8 кг / м3.

Брзина течности у грејном кругу може бити од 0,6м / с до 1,5м / с, али у случајевима где се примећује већа вредност, хидраулички шум у систему је значајно смањен, дакле, узети ћемо брзину од 1,5м / с као почетна вредност.

Када имамо све потребне вриједности, можемо их замијенити у формули Д = в354 * (0.86 * К /? Т) / В, у ком случају имамо Д = в354 * (0.86 * 2.5 / 20) / 1 5? 1,34, онда нам је потребна цев са унутрашњим пречником од 14 мм

Наравно, када направите систем грејања у својој кући с властитим рукама, онда је вероватноћа да ћете користити формуле за израчунавање занемарив, али у овом случају постоји приручник за вас у виду табела лоцираних у овом чланку. Поред тога, табела узима у обзир врсту циркулације флуида, која може бити присилно или природно.

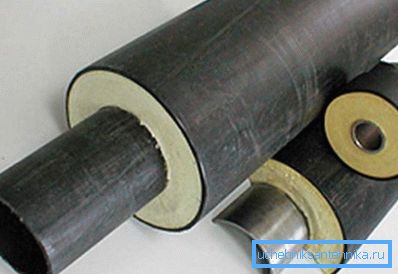

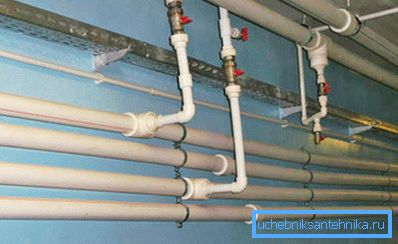

Данас, најчешће (посебно у приватном сектору), радијаторски кругови, као и дистрибуција грејних цеви за системе подног грејања, направљени су од полипропилена. Од свих коришћених у овом случају, овај материјал има најмању топлотну проводљивост, али, ипак, у оним мјестима гдје цијеви пролазе кроз хладна подручја, потребно их је загријати.

Закључак

У закључку можемо рећи да је најчешће коришћени спољашњи пречник полипропиленских цеви за грејне кругове у приватном сектору 20, 25,32 и 40 мм. Грејаци за радијаторе су обично направљени са попречним пресеком од 20 мм, понекад 25 мм, а дебеле цеви се користе као подизачи.
