Како направити топлотну пумпу

Једини недостатак индустријских топлотних пумпи је њихов висок трошак. Према томе, већина корисника више воли да направе ове уређаје. О томе ћемо рећи.

Принцип рада

Постоји неколико начина генерисања топлоте коришћењем циклуса Царнот. Обезбеђује повећање температуре расхладног средства током оштре компресије. Истим принципом, али са супротним ефектом, многи климатски уређаји (клима уређаји и фрижидери, на примјер) раде. Главни радни циклус се примјењује у радним коморама ових јединица и предлаже супротан ефекат - хлађење расхладног флуида због његовог оштрог ширења.

Због тога је један од расположивих метода за само-израду топлотних пумпи употреба функционалних јединица које су дио типичне климатске опреме. У производњи пумпе из фрижидера, његов кондензатор и испаривач врши функцију измењивача топлоте, која узима топлотну енергију из околине и усмерава је до грејног медијума.

Процедура монтаже

Редослед производње топлотне пумпе из готових функционалних јединица:

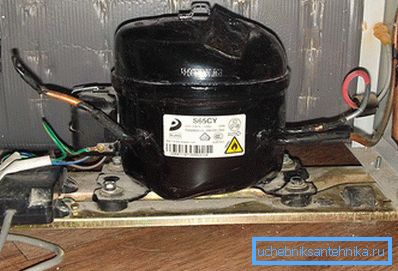

1. Припрема компресорског дела топлотне пумпе, користећи одговарајући склоп из конвенционалног фрижидера или клима уређаја. (Ова јединица треба монтирати помоћу "меке" суспензије на конзолама постављеним на зид радне собе на погодном месту).
2. Производња кондензатора. Потребан вам је посебан резервоар (најбоље од свих - од "нерђајућег челика") са запремином од око 100 литара, у који је причвршћен навој. (Као завојница се може користити готова бакарна цев из старог фрижидера).
3. Непосредно пре стварања топлотне пумпе, готов резервоар се одсече дуж уздужне осовине на два једнака дела. Након уградње и обезбеђивања завојнице у телу једне од полова, делови резервоара се заварују заједно, формирајући затворени контејнер. (Код заваривања производа од нерђајућег челика, неопходно је користити електроде намењене за рад са овим металом).
4. По завршетку склопа кондензатора, израда следеће обавезне пумпе-испаривачке јединице. Потребан вам је пластични херметички капацитет од 70-80 литара. Да ли је неопходно поставити намотај цијеви? ин. На крајевима ове цеви, потребно је припремити навојну линију, која обезбеђује прикључак на завојницу одговарајућих цеви (као што се може користити, обичне цеви за воду). Након монтаже, испаривач је такође причвршћен на зид помоћу носача потребне величине.

За финалну монтажу читавог система у цјелини, укључујући заваривање бакарних цијеви и убризгавање носача топлоте (фреона) у резервоаре, препоручује се позивање специјалисте. Покушај самосталног рада са расхладном опремом може се окончати неуспјех, до повреде.

По завршетку монтаже главног дела термалног система, настављамо прикључивање уређаја за унос и дистрибуцију топлоте (измјењивач топлоте и грејне батерије).

Карактеристике повезивања спољашњих уређаја

Нијанси повезивања уређаја за сакупљање и дистрибуцију топлоте:

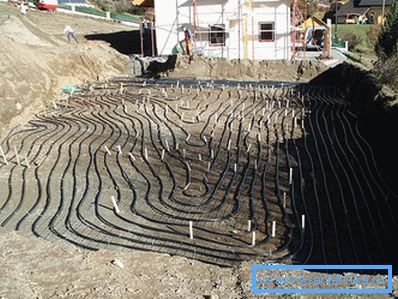

1. Пожељно је измењивач топлоте у тлу ставити на сунчану страну локације. Ово вам омогућава да користите енергију сунца као додатни извор топлоте.
2. Расхладно средство присутно у компресору треба заменити такозваним "раствором" који садржи фреон и воду. Ово повећава ефикасност термичког система.
3. Уместо конвенционалних радијатора за загревање куће, препоручује се коришћење уређаја с нижим снагом, који нису нижи од ефикасности према традиционалним системима (нпр. "Топли под").
4. Прикључне цеви треба поставити тако да је губитак топлоте у овим подручјима минималан. Ако је потребно, биће могуће обезбедити додатну изолацију.

У топлим данима (са ефикасном вентилацијом у кући), топлотна пумпа се може користити за пасивно климатизацију.

Уз све сложности процедура за повезивање спољашњих уређаја, можете наћи у сљедећем видео снимку постављеном у једном од извора наведених испод.
