Како одабрати електрични мерач

27-04-2018

Грејање

Нажалост, до данас, алтернативни извори енергије нису добили такву дистрибуцију какву желимо. Ово је због високе цијене појединачних модула и довољних трошкова одржавања. Из тог разлога, становништво троши енергију из централне мреже, а рачуноводство се врши помоћу бројила електричне енергије. У том смислу, неопходно је знати како одабрати електрични бројило.

Одредите потребне параметре

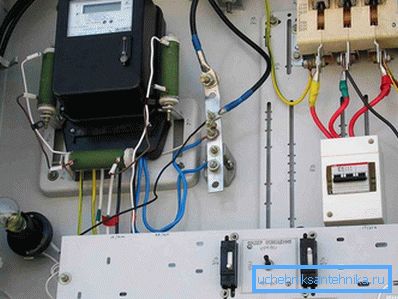

Пре него што пређете на избор једне од постојећих опција за електрични мерач за стан или кућу, потребно је да знате параметре мреже, која је укључена у пројекат или је већ извршена у стамбеном подручју. Погледајте који је уређај инсталиран. Ако то није могуће, погледајте документацију или контактирајте одговарајућу структуру.

Да бисте одлучили о избору електричног бројила, морате одговорити на следећа питања:

Где ће се мерни уређај монтирати: унутра или на отвореном?
Које је приближно максимално оптерећење?
Да ли планирате да повежете потрошаче високог напајања у будућности?
Која тренутна снага је потребна за удобно истовремено функционисање већине уређаја?
Колико фаза ће бити избачено?
Која класа тачности је пожељна у одређеним околностима?
Да ли планирате расподелу трошкова по тарифама?
Који су температурни услови рада?
Да ли ће бити потрошачи у једној фази или само трофазни потрошачи?
Да ли у уређају постоје додатне функције?

Неке ставке могу бити одмах означене. Други ће морати да размотре додатне информације, које ће бити дата у наставку.

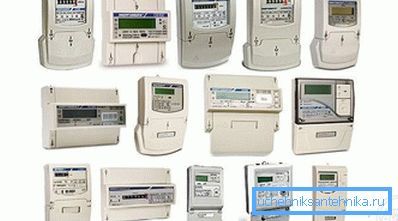

Шта да одаберете

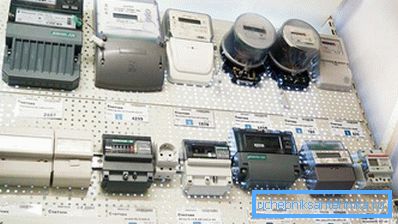

Сви уређаји за мерење електричне енергије подељени су у две велике групе:

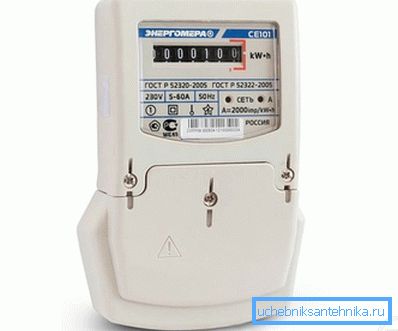

Једна фаза. Обезбеђени пројекти за приватну кућу или стан. Захваљујући њима, могуће је непрекидно функционисање конвенционалних кућних апарата. Трофазни мотори ће се онда кренути кроз кондензатор.

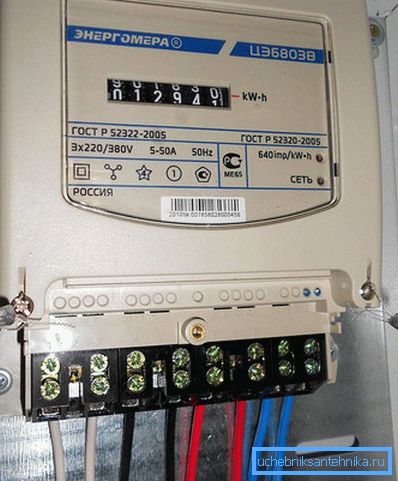

Три фазе. Може се инсталирати иу неким стамбеним становима и кућама. Обично се подноси додатна пријава уз образложење потребе за додатном фазом. Незаменљив је када се грејање свих површина врши на рачун електричног котла. Већина њих је присутна у различитим производним погонима. Заузврат, ова опција има двије подврсте: трожичну и четвероструку жицу. Први се примењују када се планирају само трофазни потрошачи. Посљедњи долази са нула, што значи да уз одговарајуће ожичење и повезивање лако можете користити конвенционалне 220 В јединице.

У зависности од начина прикључења на централну мрежу, разликују се ове врсте трофазних бројила:

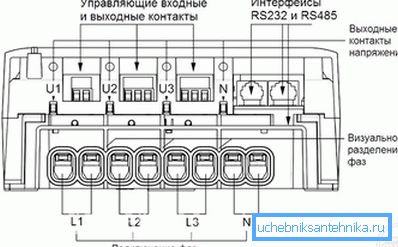

Директни ток. Нема додатних модула на путу до уређаја. Жице се једноставно убацују у терминале, у складу са ознаком и планираним ожичењем. Производи овог типа се користе у случају укупног оптерећења које не прелази 50 кВ, а струја је 100 А. Међутим, ако је присуство трофазних потрошача минимално или се укључују ретко, онда је важно контролирати фазну дисбаланс. Ако број прелази 20%, онда то може довести до отказа једног од проводника. Последица је можда неуспјех или немогућност покретања трофазних јединица.

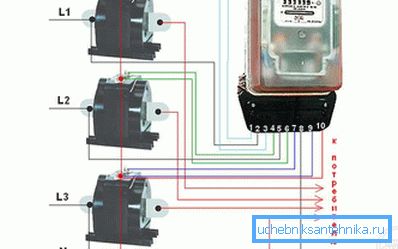

Полу-индиректан. Предвиђени су за оне случајеве када ће израчунато променљиво оптерећење бити у границама изнад 60 кВ. Главна линија се испоручује уређају преко специјалних струјних трансформатора. Постоји одређени губитак приликом конверзије, па је приликом плаћања рачуна неопходно множити читања фактором који је назначен на претварачима. Постоје 4 различита схема улаза: 10-жични, струјни трансформатор у звезду, кроз тестни блок, са комбинованим струјним и напонским круговима.
Индиректно. Најчешће се користи у индустријске сврхе. Као и претходни поглед, они су повезани преко напонских трансформатора, али велики напон - 6-10 кВ, као и струјни трансформатори. У овом случају, максимално дозвољено оптерећење значајно се повећава. То значи да ће се стартовање мотора различитих машина одвијати без великих потешкоћа. Имају два подврста. Прва је за трансформаторе са специфичном вриједношћу фактора конверзије. Друга је универзална и подржава различите индикаторе.

Постоје решења која имају ужи фокус и примењују се у одређеним регионима, локалитетима или у зависности од претходно договорених услова. На пример, међу њима су:

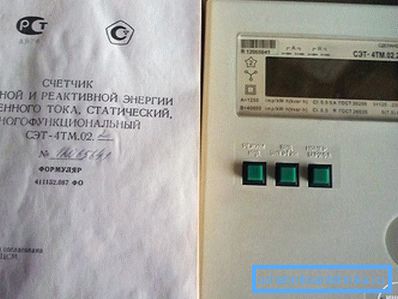

Производи који мјере активну и реактивну енергију. Енергија коју прими потрошач и која је у потпуности трансформисана и конзумирана сматра се активном. На пример, ово се односи на жаруље са жаруљем, електрични грејачи, камини, гвожђе итд. У овом случају, са снагом од 2 кВ, сматра се да је уређај потрошио 2 кВ у временском периоду. Ситуација је сасвим другачија с јединицама у чијој изградњи постоје трансформатори, кондензатори и друге компоненте. Суштина њиховог рада лежи у чињеници да се енергија која се испоручује делимично складишти и тек онда претвара у користан рад. На пример, да би се стартовао мотор, неопходно је чувати импулс у кондензатору, који га затим пренесе на намотаје. Ово важи и за обичне електричне алате за кућанство. Снага 1000 В може бити назначена на бушотини, али у ствари ће потрошити 1700 В. Да би се одредила тачна вредност, обично је индикован коефицијент, у који се одређена снага подели. Може бити у опсегу од 0,5 до 0,9. Што је већа, то је мање губитак реактивне енергије. Бројке које узимају у обзир двије врсте потрошње најчешће се инсталирају у индустријским постројењима, где постоји велики број опреме велике снаге. У овом случају, компанија добија екстракт са две цифре. У одређеним случајевима могуће је компензирати губитке помоћу посебног модула. За просечну особу потрошња реактивне енергије није узета у обзир.

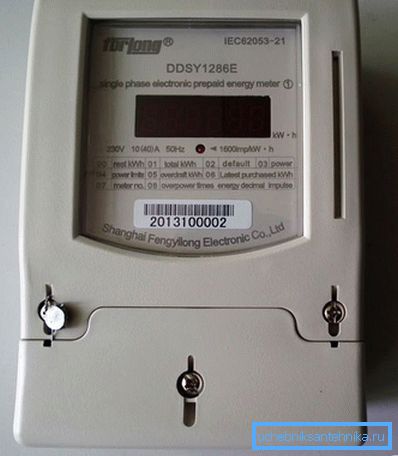

Уз припејд тарифе. На крају, доступна је достава такве количине медија који је плаћен. Да би се подаци пренели на сам уређај, користе се пластичне картице или иБуттон кеицхаинс. У овом случају можете платити без чекања у линији или чекања. Недостатак овог решења је онемогућити чак једно плаћање у случају одлагања.
Са максималним ограничењем оптерећења. У овом случају, у самом уређају се користи кола за контролу снаге или је уграђен лимитер. У првој варијанти, када је декларисана вриједност прекорачена, сигнал се шаље на уређај за одвајање, који се испутује. У другом - сам уређај за напајање производи ломљење ланца. Постављање таквих производа све више се захтијева у изради индивидуалног плана. Ово је због жеље да се рационализује и направи униформнија потрошња у једној области. У неким случајевима ово може створити проблем, на пример, ако желите, поред гаса, можете гријати собу и електричним апаратима. Пошто такав терет није био предвиђен, доћи ће до трајног искључивања. Пре него што уградите такву јединицу, неопходно је да се сложите са свим нијансама максималне расположиве снаге.

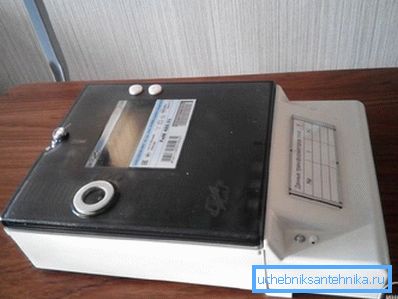

Са бежичним преносом података или телеметријом. У овом случају, уређај може да садржи ГСМ бежични модул или посебан прикључак за читање. У првом случају, сведочење се шаље сервисној служби, чак и без употребе контролера. У другом случају, ништа не треба писати, довољно је читати податке са посебним уређајем. За крајњег корисника то практично нема никакве разлике, осим када неко жели преварити бројач, а сигнал кршења се може одмах пренети.
Јединствена тарифа и мулти тарифа. Први се користе у сваком стану. Али друго је веома профитабилно решење за оне који могу пренети главни период уређаја високе снаге на ноћ. Суштина идеје је следећа: од 7х до 23х, рачуноводство се базира на једној цени, а већ од 23 на другу. Понекад разлика прелази 2 или више пута. У неким земљама, како би охрабрили становнике да инсталирају такве уређаје, струја се ноћу ослобађа.
Са могућношћу продаје електричне енергије. У одређеном смислу, новост, али се активно користи у фармама, где постоји систем за претварање соларне енергије или топлоте у електричну енергију. Када се активно користи електрична енергија у облачном дану, недостајући дио се купује од добављача. Али када је произведено превише, онда се дају мрежи и ово се приказује на исказу. У идеалним условима можете ићи на нулу или чак и на плус.

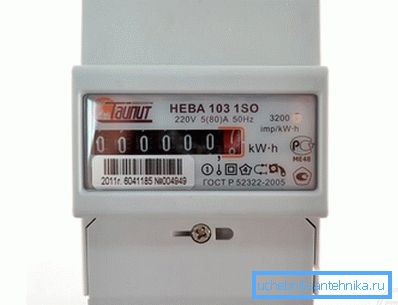

Одређене ознаке обично се примјењују на бројила. Да бисмо олакшали разумевање, дамо опис основних вредности. На пример, слово П значи да је уређај за реактивну енергију, Л - активан, О - једнофазни, И - универзални. Слике 3, 4 - број жица у вези. Додатни бонуси у уређају могу бити позадинско осветљење екрана, што вам омогућава да снимате у тамним просторијама. У другима, изграђена је мала батерија која вам омогућава приказивање вредности чак иу одсуству електричне енергије.

Принцип рада

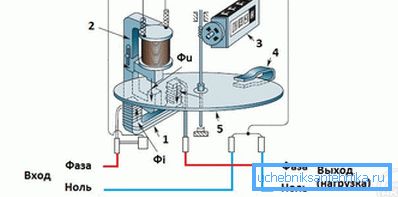

До одређене тачке, најчешће су електромеханички или индукциони уређаји. Ово су јединице у којима постоји ротирајући диск. Принцип његовог рада базиран је на понашању тела у индуктивном пољу. Ово се формира због присуства два калема. Један од њих је паралелно повезан - напонски намотај, други у низу - тренутни намотај. Између њих почињу да протичу магнетне сметње које пролазе кроз диск и доводе до ротације. Он, заузврат, поставља цилиндре бројевима, што представља коначну вредност потрошње. Што је оптерећење веће, јачи ефекат интерференције, брже се ротира плоча. Да би се сви процеси одвијали на овај начин, потребан је фазни помак од 90 °.

Предности таквих уређаја су:

Висока поузданост. Чак иу случају кратких спојева, они могу да наставе са радом након елиминације свих последица.
Дуг век трајања. Одбројавање почиње са 15 година и више. Неке јединице нису замијењене 30 или више година.
Нема потребе за додатном конфигурацијом. Све што је потребно је да направите одговарајуће ожичење.
Категорија цена је нижа у поређењу са електронским.
Прилагодљивост мрежама лошег квалитета.

Недостаци су:

Смањена тачност с смањеном потрошњом. То је последица смањења електромагнетног поља.
Тачност мале класе. Не прелази вредност од 2 јединице.
Неуспешно праћење са оштрим промјенама струје оптерећења.
Једноставност имплементације шеме за отпуштање струје или заустављање диска.
Висока стопа домаће потрошње. Ие мерач сам може дјелимично утицати на износ у признаници за електричну енергију.
Потреба за кориштењем два различита уређаја за прорачун активне и реактивне електричне енергије.
Релативно велика величина.

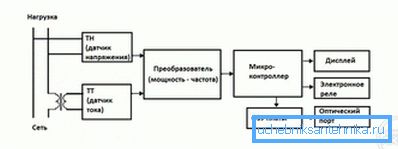

Принцип рада електронског мерача остаје исти, али компоненте су се благо промениле. Умјесто навоја користе се два сензора: напон и струја. Након што примају сигнал, они их преносе до конвертера. Његов задатак је да промени сигнал на дигитални и пошаље га микропроцесору. Након анализе, подаци се приказују на уграђеном екрану или другом уређају.

Предности овог решења су:

Компактне димензије у поређењу са индукционим уређајима.
Недостатак механичких делова који су највише подложни хабању.
Тачност високе квалитете.
Способност коришћења једног производа за бројање енергије у различитим правцима.
Минимална грешка.
Могућност даљинског слања читања.
Предност израчунавања губитака у одређеној области.

Постоје неки недостаци:

Непостојање јаких падова у мрежи и ефеката муње.
Висока цена. Нарочито када су у питању мултитарифни уређаји.
Тешкоће у обављању поправних радова.
Осетљивост на изненадне промене температуре.
Сложеност одређивања елемента у чипу, који је пропао.

На неким местима, овлашћене организације ће замијенити инструменте. То се може десити и на рачун потрошача, а бесплатно. Важно је појаснити ову нијансу пре инсталације.

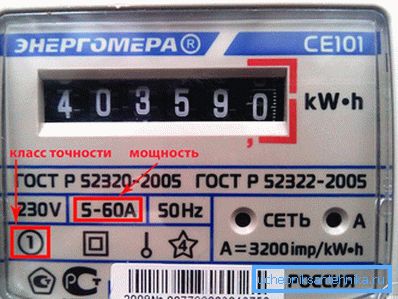

Класа тачности

Класа тачности означава тачност уређаја. Што је већи број, већи је дефект. Обично иде у корист потрошача. Стога, у случају када постоји слобода избора, покушавају да остану на повољнијем решењу. Укупно у Русији и неким другим земљама разликују се следеће количине:

5.0;
2.0;
1.0;
0.5;
0.2.

Често може недостајати децимални део. Такође, у неким ситуацијама, додаје се слово С, он сигнализира од ког материјала су направљени намотаји. Највеће одступање је обично у индукционим јединицама, тако да становници кућа не желе да их замене савременим електронским уређајима.

Неко и даље покушава да превари уређај за мјерење, заустави га или покушава да опусти читање. Али најчешће такви трикови не прођу без последица. Увек је лако пратити спаљене контакте. То прети великом новчаном казном.

Врсте уградње

У мање случајева, уградња мерача је допуштена унутар стана или куће. Често се превозе на слијетање или на предњи зид куће. Ово се ради како би се компликовало задатак корисника да изврши било какве модификације. Постоје два главна начина инсталације:

на ДИН шину;
на посебном штанду.

У првом случају постоји предност комбинације саме јединице и централе. Са задње стране налази се посебан жлеб који тачно одговара величини металне плоче. Друга опција је и даље се користи у приватним кућама и становима. Истовремено, на плочи су такође инсталирани аутоматски прекидачи или утикачи за заштиту од преоптерећења и кратких спојева.

Да би се спречиле проблеми са продором влаге када је инсталирана на улици, користи се посебна заптивена кутија. Обично је направљен од пластике која је отпорна на УВ зрачење. Важно је да прозор за гледање буде прекривен стаклом, а не са полимерним поклопцем. У другом случају, постаје облачно са временом и мора се елиминисати како би се очитавало. Отвори за возове такође треба затворити посебним гуменим уметцима. Димензије и параметри кутија за једнофазна и трофазна рјешења су различити.

Обавезно проверите да ли је печат постављен на своје место. Ако је случајно оштећена или прекинута, одмах обавестите контролора. Без тога на вријеме, тешко ће се ослободити ситне казне.

Израчунавање укупне снаге и јачине струје

Спровођење таквих прорачуна је корисно не само за исправан избор мерача, већ и за куповину жица са потребним попречним пресеком, што ће спријечити оштећења читавог система. Да бисте то схватили, морате:

Узми чист лист папира.
Наведите све уређаје који ће бити напајани из мреже.
Поред сваке од њих неопходно је поново написати своју потрошњу енергије.
На крају, вредности се сумирају и приказује се укупно.

Али вреди запамтити да не сви они ће радити истовремено. Стога, требало би да направите распакивање онога што ће бити најчешће укључено. Сумирајући њихову потрошњу, биће могуће утврдити да ли је довољно аутоматизовано са препорученом вриједношћу струје. Ако се открије да то није случај, онда се подноси одговарајућа апликација са захтевом за повећање прага.

Постоји мишљење да уређај треба купити са максималном "свежином". Део овог савета је оправдан. Али вреди запамтити да главна није датум пуштања, већ датум последње калибрације. За означавање одговарајућа ознака се врши у пасошу, као и на печату.

После читања чланка, можете се вратити на питања која су на почетку и попуните недостајуће просторе. С обзиром на све савете можете одабрати тачно шта вам лично одговара.
