Како одабрати гасни котао за грејање: упознајте се са

24-08-2018
Грејање

Овај чланак о томе како одабрати котао за грејање на гас. Сазнаћемо како се израчунава топлотни капацитет производа и упознаћемо се са класификацијом модерне опреме за гријање гаса. Наш материјал не садржи коначне препоруке: сврха писања је да помогне читатељу да креће кроз различите понуде на тржишту.

Наш задатак је одабрати оптималан уређај за себе.

Термичка снага

Главни параметар било које опреме за грејање је његова топлотна снага. Како израчунати потребу за кућом са познатим параметрима?

Најопаснија формула која узима у обзир коефицијент изолације зграде. Омогућава процјену потребе за топлотом у зградама са не-нормализованом топлотном отпорношћу затворених конструкција (другим ријечима, врло добро или врло слабо изоловано).

Има облик К = В * Дт * К / 860.

Шта је иза варијабилне нотације?

  • К - термичка снага. Формула вам омогућава да израчунате вредност у киловатима.
  • В је укупна запремина простора у кубним метрима.
  • Дт је израчуната максимална разлика у температури између просторије и улице.
  • К - коефицијент изолације.

Два параметра требају коментаре.

Дт се обично рачуна као разлика између температуре становања (+ 18-22 Ц) препоручене од стране СНиП-а и просјечне температуре најхладније петодневне недеље у последњих неколико година.

Имајте на уму: ако је кућа планирана за подршку, рецимо, +25 или +30, параметар се прилагођава.

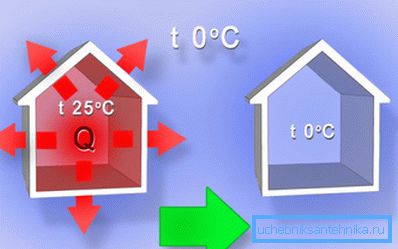

Што је температура у кући већа, то је већи трошак гријања.

Коефицијент изолације је преузет из доње табеле.

Коефицијент Загревање
3 - 4 Полагање зидова у полу-циглу без екстеријера, једногласно застакљивање
2 - 2.9 Опекотине, двоструки застакљени дрвени рамови
1 - 1.9 Зидање у полу циглу, једнокоморне прозоре са двоструком застаком
0,6 - 0,9 Пена од вуне или минералне вуне, троструко застакљивање са енергетски ефикасним стакленим премазом

Нека, на примјер, израчунамо потребу за топлотом у кући величине 10 * 10 * 3 метра, који се налази у граду Шимановск, регија Амур, под условом да се температура одржава на +25 Ц.

Зидови куће са дебљином од једне и по цигле изолирани су са 150 милиметара пене; прозори - са двоструким застакљеним прозорима.

За регион Амуре карактерише прилично озбиљна зима.
  1. Запремина зграде је 10 * 10 * 3 = 300 м3.
  2. Подаци о типичним зимским температурама за било који град лако се могу наћи у познату Интернет енциклопедију. Просјечни минимум најхладнијег мјесеца је -32.5 Ц. Постао је, Дт = 25 - -32.5 = 57.5 степени.
  3. Квалитет изолације куће је најближе максималном могућем, тако да се коефицијент изолације може сигурно узети једнако 0,7.
  4. Израчунавање ће, према томе, изгледати као 300 * 57,5 ​​* 0,7 / 860 = 14 КВ.

Нуанце: при избору одређеног модела, излаз топлоте је увек заокружен. Сви савремени гасни котлови су опремљени термостатима, тако да вишак капацитета значи само мало дуже паузе у раду; У међувремену, на врхунцу хладног времена, екстра 1-2 киловата може бити више него непотребно.

Како изабире котао грејања котла за снагу - открили смо. На које друге опције треба обратити пажњу?

Метода инсталације

У спољној верзији најчешће можете пронаћи уређаје значајне снаге од 50 КВ до 2 - 5 МВ. Међутим, постоје изузеци: у асортиману многих произвођача треће категорије постоје изузетно јефтини модели на отвореном који дају само 7-10 киловата топлоте.

Најистакнутија карактеристика котла за грејање подног грејања је да је само горионик, измјењивач топлоте и систем за аутоматско подешавање температуре носача грејања; сигурносна група, експанзиони резервоар и циркулациона пумпа се монтирају одвојено.

Инсталација подног котла.

За производе који се монтирају на зид, напротив, умерена (не више од 100 КВ) снага је типична и произвођач поставља најмање сигурносну групу и циркулациону пумпу, а често и експанзиони резервоар директно у тело котла. У ствари, имамо миниатурну котларницу: да бисте започели, све што треба да урадите је да прикључите уређај директно на контуру, без додатних елемената за везивање.

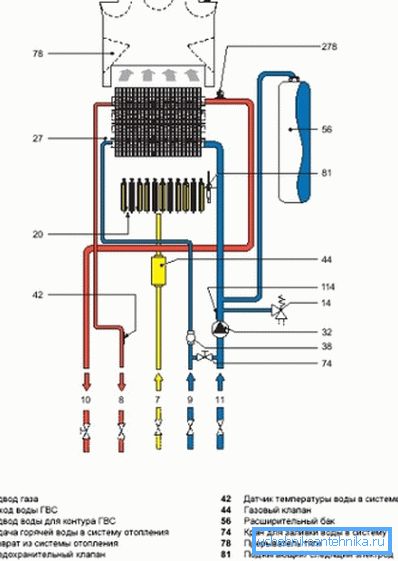

Котао уређаја на зиду. Главни елементи везивања су у случају.

Материјал измењивача топлоте

Котни котлови

За вањске котлове карактеришу употреба челичних и ливеног гвожђа.

  • Први се користе, нарочито, у индустријским инсталацијама и због високих радних температура омогућавају достизање огромних вриједности термичке енергије.
  • Посебна карактеристика друге је значајна маса, која компензује умерену механичку чврстоћу ливеног гвожђа и ограничену радну температуру. Произвођачи често снабдевају топлотне измјењиваче топлотних котлова великих капацитета као одвојене делове и састављају се на локацији - управо због огромне тежине.

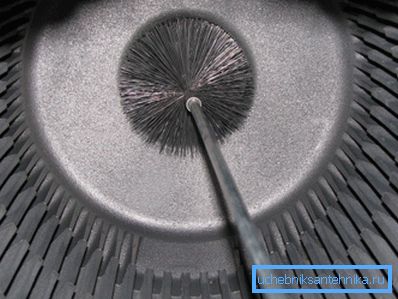

Измењивач топлоте од ливеног гвожђа.

Котлови на зидовима

Овде су и двије опције могуће.

  • У овом случају користе се челични измењивачи топлоте. Заправо, они су опремљени већином производа нижих и средњих цена.
  • Бакар се користи заједно са челиком. Он намеће још тежа ограничења на температуру пламена од ливеног гвожђа; али највиша топлотна проводност метала омогућава да измјењивач топлоте постане компактнији са истим излазом топлоте, што омогућава смањење укупних димензија котла.

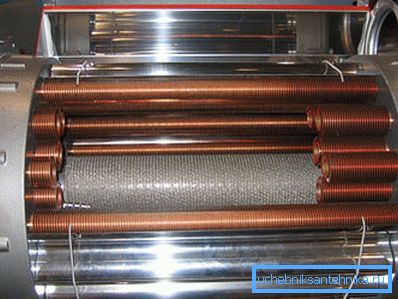

Бакар вам омогућава да направите измјењивач топлоте компактнији.

Функционалност

Такозвани котловски бојлер има један измјењивач топлоте и намењен је искључиво и искључиво за загријавање расхладне течности.

Обилазни производи, поред тога, могу да обезбеде кућу са топлом водом.

Вода се може загријати у њима на три начина:

  1. У посебном измењивачу топлоте. Атрактиван је зато што омогућава поправљање топле воде без утицаја на функције грејања.
  2. У коаксијалном (цевовод у цеви) битхермични измењивач топлоте, где се ПТВ загрева из расхладне течности.

Интересантно је: у двоструким котловима са проточним грејачима, истовремени рад довода и загревања топле воде је, по правилу, немогућ. Када је врућа вода отворена, сва снага котла је усмерена на његово грејање.

  1. У уграђеном грејачу гријања индиректног загревања, поново загријан протоком расхладне течности.

Иначе, спољни индиректни котао за гријање може се прикључити на бојлер са једним круговима. Са одређеном конфигурацијом траке, савршено ће обезбедити кућу топлом водом изван грејне сезоне; у овом случају, расхладна течност циркулише у малом кругу - између котла и котла.

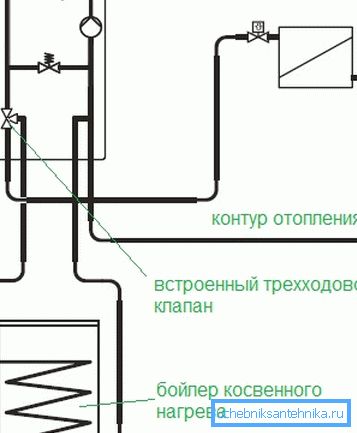

Шема за повезивање котла са једним котлом.

Како одабрати котао за грејање у смислу функционалности? Која шема је пожељна?

Ово је ретк слуцај када аутор дозвољава да дају сасвим јасан савет. Наш избор је производ са бојлером за грејање (котао), индиректно грејање.

На чему је боље зауставити: на котловима са једним круговима са спољним бојлером или двоструким кругом са уграђеним у зависно од димензија простора. Одвојени уређаји ће заузети више простора.

Који је разлог таквог посебног упутства? На крају крајева, проточни гријач је знатно мањи од гријача за складиштење, зар не?

То је тачно, али котао обезбеђује стабилну температуру топле воде, за разлику од конкурентског решења. У случају гријача протока са аутоматским подешавањем пламена пламеника, покушај туширања се своди на непрекидну борбу против славина за миксере. Верујте ми, ово је веома неугодно.

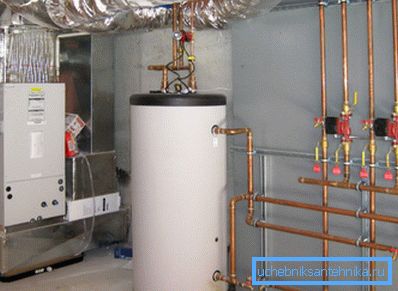

Наш избор је кумулативни гријач топле воде.

Трацтион

Може бити природно и присиљено.

Природно

Такозвани атмосферски (отворени) горионици са природним димоводима одводе ваздух директно из собе у којој се уграђује опрема за грејање и преусмеравају производе сагоревања у димњак или вентилациони канал. Једина озбиљна предност шеме је енергетска независност: она може радити тамо где нема струје.

Мане су много више.

  • У стамбеној згради са грејањем на стану, рад на таквој опреми у принципу је немогуће. Вентканал једноставно неће пропустити проток сагоревања од пет до десет котлова.
  • Када радите на летњој врућини, котао који снабдева кућу са топлом водом додатно ће загрејати собу загревањем димњака.
  • На крају, употреба опреме са атмосферским горионицима намеће строге захтеве за вентилацију и величину простора. Конкретно, његова запремина треба бити најмање 15 кубних метара; сваки киловат капацитета котла додаје на овај број још 0,2 м3. Обавезан прозор и клиренс испод врата за проток ваздуха из других просторија.

Принудно

Затворени горионик (одговарајући котлови се често називају турбо пуњењем или надувавањем) одводе ваздух са улице и уклањају производе за сагоревање тамо. У ту сврху могу се користити два одвојена канала за ваздух или, чешће, један коаксијални. У другом случају, улазни ваздух који пролази кроз спољашњу шкољку хлади производе сагоревања и спречава загревање грејних конструкција куће.

Коаксијални канал.

Вуча коју пружа вентилатор. Сходно томе, потребно је спољно напајање за рад затвореног горионика. Поред тога, турбо горионик укључује само уградњу котла и искључиво на спољни зид.

Корисно: препоручује се постављање коаксијалног ваздушног канала са благим нагибом на унутрашњу страну и довршавање колектора кондензата. У супротном, замрзавање кондензата у екстремним хладноће може потпуно блокирати цев.

Паљење

Пиезо паљење

Већина уређаја произведених у Русији и Украјини припада не-волатилном типу и опремљена је са пиезо паљењем.

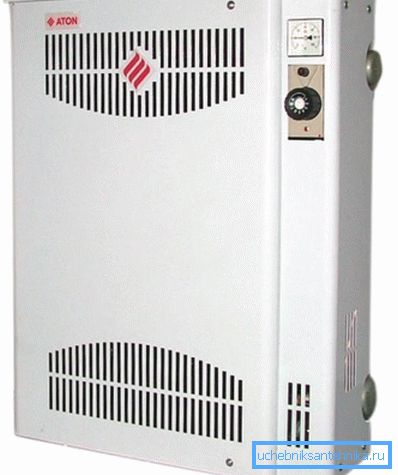

Украјински Атон са пиезоелектричким.

Како то функционише?

  • Притиском на тастер се преноси на пиезоелектрични елемент и узрокује распад ваздуха између контаката када се појави значајна разлика потенцијала..
  • Спарк запали упаљач (пилот горионик), који гори све време котла.
  • У зависности од температуре расхладне течности, термостат периодично отвара довод гаса главном цијевном горионику, која се запали од паљења и загрева воду или антифриз у кругу.
  • Једноставни биметални заштитни механизми искључују снабдевање гасом када се расхладно средство прегреје и пламен пилотног пламеника се искључује.

Ова схема нема алтернативу тамо где не постоји константно напајање. Међутим, то подразумева низак степен аутоматизације; Поред тога, непрестано запаљиво гориво троши до 20% укупног гаса који троши бојлер.

Електронски

Опција волатилне паљења вам омогућава:

  1. Напустите пилот горионик. Главни горионик запаљује високонапонско пражњење.
  2. Користите додатне алате за аутоматизацију: ГСМ контрола, временско праћење, даљински сензори температуре, итд.

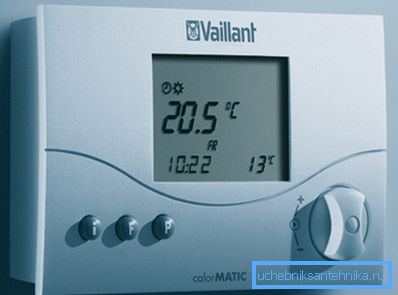

У фото-даљинском термостату.

Електрични део опреме - вентилатори и контролна електроника - троше до 120 вати константне снаге.

Како одабрати котлове на котловима за грејање према врсти паљења? Одговор је очигледан: пожељно је електронско паљење тамо где нема дугих прекида у електричној енергији. Краткотрајни излази неће постати проблем: како не би сједили на хладном мјесту без загревања, довољно је да се котлов преко властитих руку повеже преко УПС-а уз довољно пространу батерију.

Конвекција и кондензација

Чини се да је основна шема опреме за гријање плина једноставна и јасна: пламен даје топлоту измјењивачу топлоте кроз који протиче вода; Он се загрева и преноси топлотну енергију радиаторима. У идеалним условима, ефикасност таквог система може да достигне 95%; преосталих 5% се однесе производима врелог сагоревања.

Међутим, гасни котлови се могу наћи на тржишту, за које се најављује ефикасност од 107 - 109%. Да, њихова цена вероватно неће привући економског купца; али постоје. Да ли су индустријари измислили машину за непрекидно покретање?

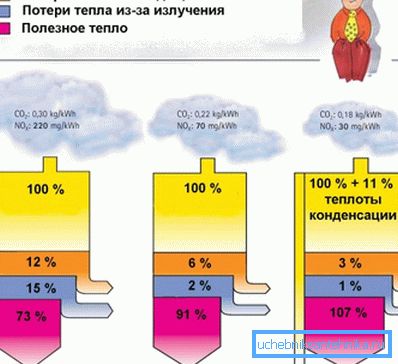

Изгледа да је укинут закон о очувању енергије.

Жао ми је, произвођачи су мало лукави. Главни производи сагоревања испарљивих угљиководика су угљен-диоксид и вода. Према томе, котао оставља топли ваздух, засићен воденом паром.

У случају традиционалног котла - такозвани конвекциони произвођачи вештачки ограничавају температуру хладњака на повратној линији на минималну вредност од 55 ° Ц како би се избегла кондензација влаге на измењивачу топлоте. Поред пара и ЦО2, кондензат садржи трагове органских киселина, што значајно смањује животни век метала са ниском отпорношћу на корозију.

Али произвођачи кондензационих котлова иду на други начин:

  1. Додатни измењивач топлоте је хлађен на 30-40 ° Ц и направљен је од корозије.
  2. О њему је организовао одводни кондензат у канализацију.

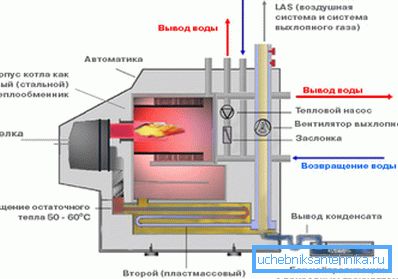

Схематски дијаграм кондензационог котла.

Зашто је све ово неопходно? Затим, тако да се фазна транзиција између водене паре и воде која се јавља уз ослобађање енергије даје економизатору (нискотемпературни измењивач топлоте) додатних 10-12% топлоте. Као резултат тога, ефикасност уређаја може стварно премашити 100% уколико се за њих узме потпуна топлота сагоревања гаса.

Како одабрати котлове на котловима за грејање према коришћеном шему рада? Искрено, ефикасност кондензационог котла не игра одлучујућу улогу: она је много скупља од конвекцијског котла, а за малу кућу период враћања ће бити најмање 7-10 година.

Међутим, способност да се користи са ниским температуром без сложених шема усклађивања температуре је дефинитиван плус. Обично, неговани 30-40 степени потребни за рад воденог грејног пода добијају се инсталирањем додатног кола са сопственом пумпом и термостатским вентилом који дозира проток.

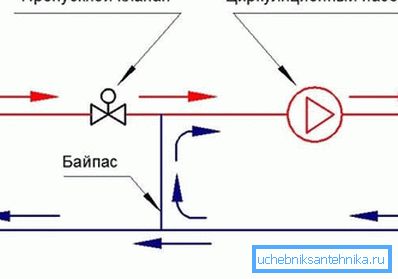

Прикључивање загрејаног пода на котао за конвекцију захтева комплексну шему усклађивања температуре.

Закључак

Надамо се да ће информације пружене читаоцу помоћи му да направи добар избор. Као и обично, приложени видео ће понудити додатне тематске материјале. Успехи!
