Како одабрати пумпу за систем грејања: поједностављена схема

Избор пумпе за систем грејања је важна фаза пројектовања, због чега би требало пронаћи јединицу која је најпогоднија за карактеристике. Причаћемо о главним критеријумима и методама таквог избора и анализирамо како да изаберемо пумпу за грејање.

Израчунавање параметара

Кључне карактеристике

Шеме грејања су различите, а главна разлика је начин померања хладњака из котла на радијаторе.

Постоје два главна начина:

1. Природна циркулација. Изазива због гравитације због разлика у густини вруће и хладне воде. Пошто ефикасност загревања зависи од тока топле воде, брзина природног циркулације у систему грејања куће често није довољна;
2. Присилна циркулација. Изводи се уградњом специјалне јединице у цевовод, који пумпу хладњака врши уз потребну брзину и притисак. Већина модерних шема грејања заснована је на принципу присилне циркулације.

Обрати пажњу! Не мешајте централизовану схему протока природним циркулацијом: хладњак у урбаним становима долази под знатним притиском, који се ињектира специјалном опремом.

Да би схема нормално функционисала, инструкција захтева обрачун свих параметара на основу којих ће бити изабрани дијелови цјевовода, радијаторске снаге, капацитет котла и снага, капацитет кружне пумпе за грејање. Један од ових параметара је хидрауличка карактеристика:

На графикону видимо да отпор директно зависи од протока течности, то јест, што брже се вода креће дуж контуре, то је већи отпор. Сходно томе, притисак расте.

Сада размотрите карактеристике притиска уређаја за циркулацију:

На овом графику видимо зависност губитка притиска на протоку пумпе. Овде видимо инверзну везу, то јест, када је мотор искључен, губици су максимални, а с обзиром на повећање снаге, губици падају.

Ако комбинирамо ова два графика, добијамо следећу слику:

Обрати пажњу! Радна тачка нам омогућава да утврдимо који ће отпор бити у цевима при максималном протоку (течењу) расхладне течности. То значи да наш апарат мора имати довољан капацитет да обезбеди потребан проток, али истовремено његов капацитет мора бити довољан да се носи са одговарајућим хидрауличким отпором.

Израчунавање перформанси

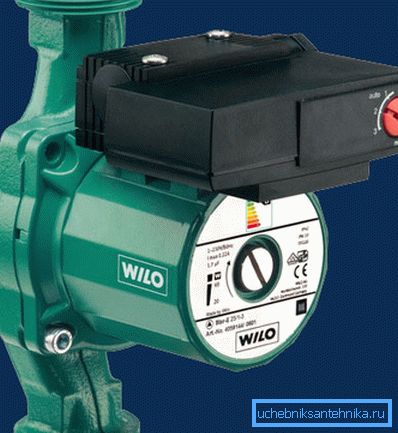

Будући да ће бити тешко изградити графикон хидрауличких карактеристика круга грејања сопственим рукама, израчунат ћемо према поједностављеној шеми. Дакле, морамо одредити максимални проток (капацитет) и хидрауличну отпорност. Почнимо са перформансама.

Топлотна енергија коју потроши круг грејања изражава се следећом зависношћу:

Формула користи следеће вредности:

• В је топлотна енергија потребна за загревање наших просторија у ватима (топлотна снага склопа);
• Ц је топлотни капацитет расхладног средства, В / литар * ° Ц;
• К - брзина протока расхладне течности, м3 / сат;
• т1 и т2 су температуре испоручене и повучене расхладне течности, респективно.

Избор пумпе за грејање је на перформансама. Перформансе уређаја морају одговарати максималном брзини протока течности за хлађење, тако да трансформирамо нашу формулу за проналажење протока:

К = В / Ц * (т1 - т2)

Количина енергије В може се наћи помоћу табеле:

Претпоставља се да капацитет топлоте воде износи 1.163 В / литар * ° Ц, разлика у температури између довода и повратног тока је 20 ° Ц (према СНиП). Одавде имамо:

К = В / 1.163 * 20 = 0.043 * В

Обрати пажњу! То јест, ако је потребно утврдити брзину протока расхладне течности за собу са грејном топлином од 10 кВ, онда ћемо морати умножити 10.000 за 0,043, а добићемо 430 литара на сат.

Израчунавање хидрауличке отпорности

Стручно и тачно прорачунавање хидрауличке отпорности грејног круга је веома тежак задатак, који захтијева посебна знања и вјештине. Користићемо поједностављену методу, према којој ће притисак циркулационе пумпе бити једнак:

Х = Н * к, где:

• Х је висина водене колоне у метрима;
• Н - број спратова у згради, укључујући подруме;
• к је коефицијент једнак просечном губитку хидраулике по једној етажи зграде или структуре. СНиП узима овај коефицијент једнак 0.7 - 1.1 м за двоцевне шеме и 1.16 - 1.85 м за шеме организације за снабдевање колектора.

Обрати пажњу! Стога се испоставља да ако имамо двоспратну кућу с подрумом, опремљеним двоцевним системом за гријање, онда мора мотор обезбедити притисак једнак 3 * 1,1 = 3,3 метра.

Избор пумпе

Дакле, имамо две количине - отпорност и перформансе. Вратимо се у наш распоред са главом притиска и карактеристиком рачуна.

Одложили смо вредност отпорности на И оси, а вредност протока - на Кс оси. Затим изаберите јединицу, график зависности од којег је притисак у току, у близини ове тачке:

Обрати пажњу! По правилу, граф приказује три линије за различите начине рада мотора. Најбоље је водити другом брзином, а радна тачка би требала бити смјештена у средњој трећини дијаграма, јер одговара највишој ефикасности.

Наравно, неопходно је одабрати уређај дизајниран за високе температуре околине (95 - 110 ° Ц), као и да знате пречник цеви у који ће уређај бити уграђен. Цена уређаја ће зависити од произвођача и квалитета.

Закључак

Прави избор циркулационе пумпе за круг грејања врши се на основу калкулација. Ако вам представљени материјал изгледа сувише компликован, погледајте видео у чланку.
