Како одредити потребну снагу радијатора - детаљан водич

Пре куповине радијатора грејања потребно је знати потребну топлотну снагу овог уређаја. Заправо, на основу ових података, врши се избор броја секција. Прескакање фазе обрачуна може евентуално довести до кршења микроклиме у просторији, па би било корисно упознати са методом обрачуна.

О израчунавању система грејања

У овој фази, неопходно је осигурати да капацитет гријања радијатора грејања обезбеђује константну температуру у просторији у најхладније вријеме грејне сезоне. Одређивање снаге радијатора грејања је неопходно како би се одредио потребан број сегмената (погледајте чланак Како повезати радијаторе у централном или аутономном систему).

Обрати пажњу! Да бисте могли глатко прилагодити рад грејне батерије, инсталација термостата неће бити редундантна.

Цео процес се одвија у неколико фаза:

• рачунају се губици топлоте кроз затворене конструкције;
• према техничкој документацији, налази се пренос топлоте једног сегмента изабраног радијатора;

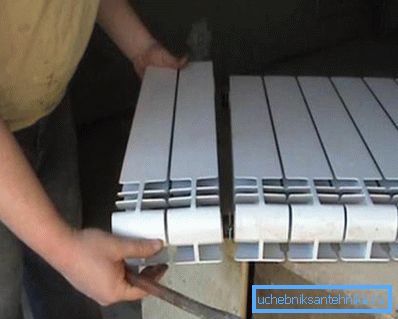

• израчунати потребан број сегмената акумулатора.

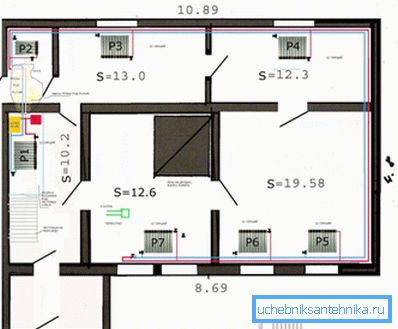

Израчунавање губитака топлоте

Ово је прва ствар коју треба почети када се ради о томе како одредити снагу радијатора за грејање.

Топлина се троши кроз:

• зидови, спољашњи и унутрашњи (уколико се соба ограђује неогревана соба);
• под;
• плафон;
• прозори и врата.

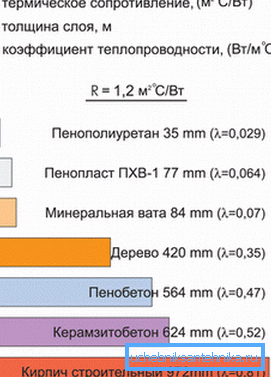

Израчунавање губитака се врши узимајући у обзир врсту и дебљину материјала, формула се користи

у овој формули

• К - губитак топлоте;
• С - површина собе, м²;
• ?т је разлика у температури унутар и изван просторије, С;
• ? - референтна вредност - коефицијент топлотне проводљивости, В / м •? С;
• в - дебљина коверта зграде, м.

Са становишта топлотног губитка, горњи спрат је у неповољном положају, јер се изнад њих налази негорисан поткровље, а вањски вјетар је јачи. Дакле, за њих се губитак топлоте може повећати за око 10%.

Обрати пажњу! Приликом израчунавања не морате заборавити вентилацију, јер се зимска клима не зауставља. У ту сврху је уведен мултипликацијски фактор 1.1 - 1.4. Велики је значај за интензивну вентилацију стамбеног простора.

Израчунавање радијатора

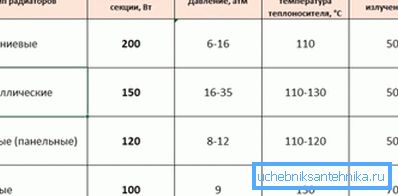

Ако имате податке о губитку топлоте, можете прећи на избор батерије. Истовремено, потребно је узети у обзир ефикасност уређаја, на примјер, снага челичних радијатора је инфериорна у односу на биметалне кола.

Потребан број сегмената дефинише се као однос губитка топлоте до преноса топлоте једног сегмента. Али одељак за излаз топлоте - вредност пасоша, произвођач га мора навести за сваки модел радијатора. Формула која се користи:

у овој формули:

• н је укупан број батеријских секција, ком.
• К - губитак топлоте, В;
• Н - снага једног одсека, В.

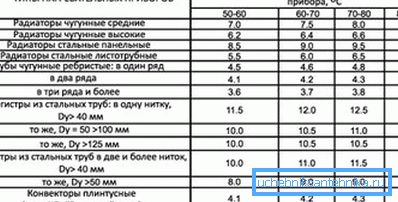

Треба имати на уму да су подаци о пасошу о моћи првог сегмента дати за одређену температурну разлику (обично 90/70). Али често је температура расхладног средства различита, у овом случају и пренос топлоте грејне батерије варира. На пример, моћ радијатора од ливеног гвожђа када се промена температуре промијени од 80-100 до 50-60 капи за око 15-20%.

Да бисте израчунали моћ сегмента са произвољном температурном главом, користите формулу

у овој формули

• к - пренос топлоте, вредност пасоша, В / м²• Са;

• А - дио секције, м²;
• ?Т - температурни притисак,? С. Израчунато према формули

Т_под и т_арр - температура расхладног средства, односно на улазу у батерију и изван њега, са;

Т_соба - собна температура,? Ц.

Поједностављени метод

Ако се сви радови у кући раде ручно, прилично често, уместо детаљног обрачуна, људи су задовољни са приближним селекцијом. Треба напоменути да ће резултат у овом случају, иако не тачно, бити смањен за избор радијатора.

Постоји неколико начина приближавања израчунавања:

• са стандардним параметрима (висина плафона у просторији до 3 м, температура расхладног средства 85-90 ° С, 1 прозор и 1 врата у просторији), може се користити зависност од 100 В / 1 м² квадрат. За собу, на пример, 20 м² потребна је батерија која може да обезбеди топлотну снагу од 2 кВ;

Обрати пажњу! За угловне собе, као и апартмане на горњим спратовима, уведен је мултипликативни фактор од 1,2. Цена батерија није толико велика, па је боље погрешити.

• прорачун се може извршити узимајући у обзир кубни капацитет собе. У овом случају заснива се на проценту да 200 В топлотне енергије може да загреје 5 м.³ простор.

Обрати пажњу! Пракса показује да је резултат у овом случају прецењен за око 10%.

Резултати оба метода требали би бити приближно исти. Погодније је упоређивање са конкретним примером. Претпоставимо да треба да покупите радијатор за собу димензија 5к5к3 метара, има 1 прозор са дуплим стаклом, 1 унутрашња врата, стан се налази на доњем спрату.

Прва поједностављена метода израчунавања укључује следећи низ акција:

• одређена површином собе, 5к5 = 25м²;
• с обзиром на проценат од 100 В / 1 м², одређује снагу уређаја, у нашем случају 2,5 кВ;
• снага једне секције специфичног радијатора пише из карактеристика пасоша. На пример, изаберите алуминијумски модел А350, један сегмент може да да 138 вати топлотне енергије;
• бројање сегмената, 2500/138 = 18,12? 19 комада.

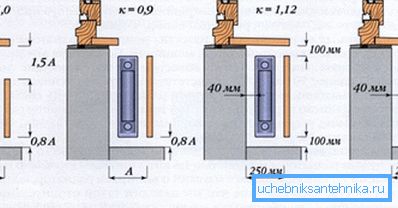

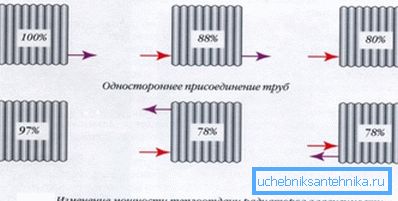

Обрати пажњу! Метода повезивања такође игра велику улогу у јединствености њеног загревања, а самим тим и преноса топлоте.

Када радите на 2. методу, инструкција ће изгледати овако:

• с обзиром на пропорцију од 200 В / 5 м³ Одредите колико ваздуха ће загрејати 1 одељак изабране батерије. У нашем случају, 1 секција ће се загрејати 3,45 м³;
• одредити запремину просторије 5 • 5 • 3 = 75 м³;
• броји број секција 75 / 3.45? 22 секције.

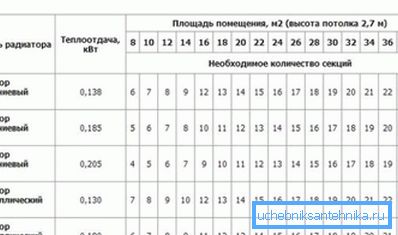

Грешка у израчунавању од стране 2. поједностављених метода била је 13,6%, што није толико лоше за приближни прорачун. Добијени резултати су приближно у складу са препорукама произвођача (приказано у табели).

Сумирајући

Да би се одржала нормална затворена микроклима, потребно је постићи равнотежу између улазне топлоте и губитка топлоте. Овај услов се може испунити само уз правилно израчунавање система грејања уопште и радијатора грејања. Методе израчунавања предложене у чланку могу се добро користити за одабир броја сегмената грејне батерије у стану или приватној кући (сазнајте како поправити радијатор са импровизованим средствима).

Видео је кратка упутства о прорачуну грејне батерије.
