Како сами направити котао за чврста горива: водич за акцију

Ако желите да знате како да грејате котлове за чврсто гориво својим рукама, онда сте отишли ​​на исправну адресу и, иако нећемо размотрити све могуће опције, схватићете суштину такве инсталације. Наравно, не можемо вам гарантирати неуобичајено високу ефикасност, али са правилним подешавањем кочионих дамперса и прилагођавањем потиска можете дефинитивно добити 65% за грејни круг.

Материјали, склопови и монтажа овог уређаја биће приказани корак по корак до вас, а поред тога, можете гледати и тематски видео снимак.

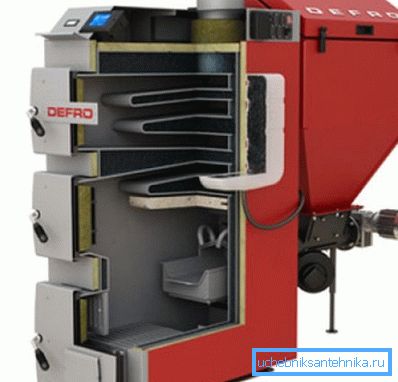

Котао на чврсто гориво

Напомена Ова опрема има много заједничког са познатим већином штедњака, али истовремено, разлике, на принципу којим даје топлоту, чине га потпуно другачијим уређајем.

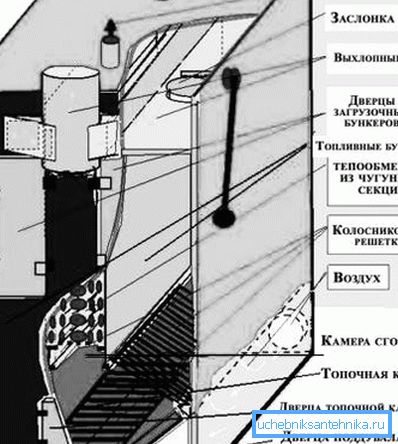

Главне компоненте структуре

• Листа главних елемената укључује комору за гориво, где заправо гори чврсто гориво.. Ова комора је неопходно опремљена решетком, кроз коју се испоручује кисеоник који је неопходан за процес сагоревања.
• Такође нам је потребан цевасти измењивач топлоте или још један резервоар за воду израђен од челика отпорног на топлоту или ливеног гвожђа. - Овај елемент се често назива водена јакна.
• Систем регулатора гаса је потребан за подешавање протока свежег ваздуха и затварање тракционих канала након атенуације. - у конвенционалној рерни, ове функције се обављају преко врата вентилатора и капије (поглед).
• Па, и, наравно, димњак, који је неопходан за уклањање производа сагоревања (дим) и стварање потиска у горионику.
• Сви ови чворови се састоје од челичног кућишта.

Напомена Да би се обезбедило једнообразно загријавање простора чак и током слабљења горива, препоручује се инсталирање акумулатора топлоте изнад котла. То је капацитет конструкције челика, где се топлота концентрише током активности уређаја.

Поред тога, резервоар од нерђајућег челика за топлу воду је опремљен изнад акумулатора топлине. Овај чвор није обавезан, али тиме радите тако што ћете обезбедити други круг, тј. Котао је двоструки круг.

Материјали и алати

• Да би заједно са сопственим рукама сакупљали котао за грејање на чврсто гориво, требали би нам одређени алати и, наравно, материјали, међу којима се, прије свега, челични лим може назвати дебљином дебљине 5 мм.

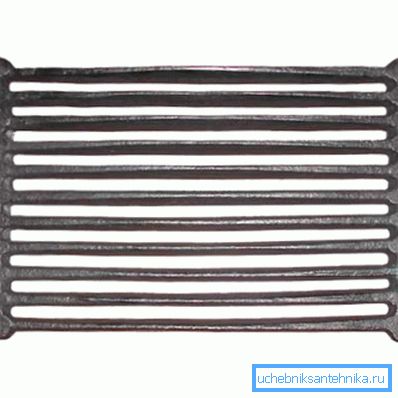

• Такође нам је потребан метални угао, челичне челичне цијеви (по могућности бешавне) и гвоздена решетка.
• Ватробону и асхпиту ће требати врата, као и лоптице за гашење пећи, плоча од нерђајућег челика за акумулатор топлоте и резервоар за топлу воду, песак (река) каменолика (сифтед).

• Од алатки које ви, наравно, не можете учинити без гаса, а пожељно електричног заваривања, који се може повезати код куће.
• На брусилици, то јест, брусилице са дисковима за сечење метала.
• Такође, потребна вам је електрична бушилица са комплетним сетовима бушилица, клешта, нивоа конструкције, челичног мерног угла и мјерне траке са ланцем.

Скупштина

Најоптерећеније место технички представља комора за сагоревање, при чему температура ваздуха током сагоревања угља може да достигне 1000 ° Ц. Али ово је основа целе структуре.

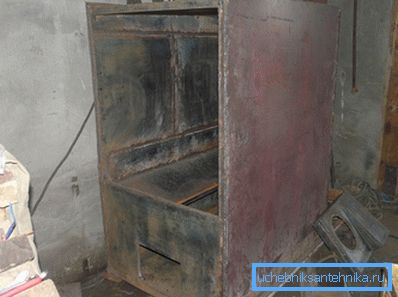

Према томе, ако не можете наћи листу од челика отпорног на топлоту било где, онда је најбоље да направите ову комору двоструко. То јест, направите доњи, горњи, задњи и бочни зид у два слоја - прво сакупите коцку, а затим га обложите другим слојем, покушавајући да што брже уклоните све димензије.

За погодност оваквог рада најбоље је користити метални радни сто или само било који сто на који можете да сечете и кувате лимове од метала.

Ако пажљиво погледате цртеж, видећете тамове ознаке параметара које су дате у милиметрима. Пребаците их на челични лим са мјерним углом и челичним ланацом.

Када сечете метал, немојте заборавити да обрезани диск може бити дебљине од 1.0 до 1.8 мм (у зависности од бренда), стога, да би се одржале тачне димензије, сече се не дуж линије, али близу ње, али тако да након реза није било видљиво.

Најбоље је наручити монтажу измјењивача топлоте, посебно из система међусобно повезаних цијеви, са професионалцима, тако да се касније не појављују никакве силе околности у облику цурења. Такође можете наручити и резервоар од нерђајућег челика за акумулацију топлоте и загревање воде.

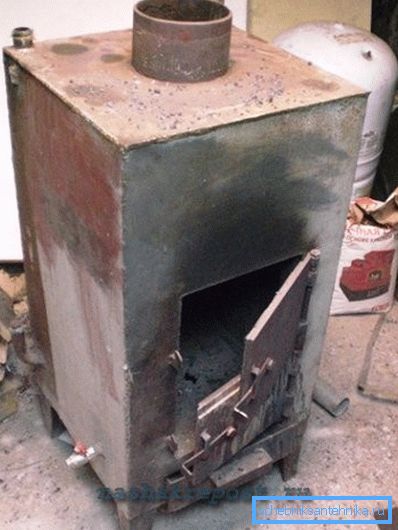

Као што знате, таква структура ће имати довољно велику масу, тако да се котлови на чврсто гориво са својим рукама најбоље сакупљају на месту њихове инсталације, тако да нема потребе за транспортом. Под базом уређаја треба сипати бетонску подлогу (ако нема) или направити од шљунковитих опека.

Решетка се поставља на водилице, а затим је постављен измењивач топлоте. Ребра се заваравају до коморе за гориво. После тога, остаје само да се структура обмотава металним плочама (зидовима и врхњем), а између зидова наливамо у вјештачки песак који ће држати и акумулирати топлоту.

Закључак

Иако нећете постићи ефикасност, као што је фабрички монтиран котао, али његова цијена ће бити нижа на неколико реда, чак и када неки чворови чине произвођачи трећих страна. Не брините - у склопу такве јединице нема непоправљивих потешкоћа - успјеха за вас!
