Како самостално израчунати број сегмената радијатора

Да бисте правилно израчунали број сегмената радијатора за грејање по соби, није довољно да једноставно одредите укупан број секција по одређеном подручју, овде морате узети у обзир и друге параметре. Пре свега, другим параметрима подразумевамо специфичну топлотну снагу уређаја, као и његову локацију, која може директно утицати на губитак топлоте у просторији.

Рећи ћемо вам како можете извршити прорачуне на основу површине куће (квадратуре) или његове запремине (кубни капацитет), а поред тога ћемо приказати и видео снимак на тему.

Методе калкулације

Мало о радијаторима

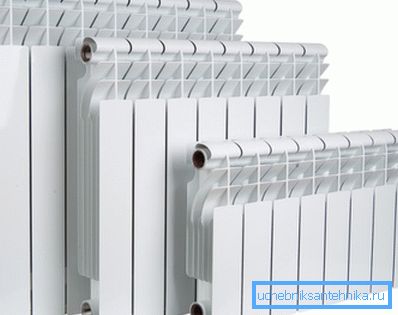

• Пошто се метал за производњу грејача користи другачије, онда ће њихова снага, наравно, бити и другачија, поред тога, величина секција директно утиче на то.
• Ако израчунате број секција радијатора од ливеног гвожђа, одмах морате направити резервацију да су такви уређаји прихватљиви у кућама са централним грејањем, гдје се расхладна течност периодично испоручује, али не у складу са микроклиматом вашег стана. Због тога је важно да задржите добијену топлоту што је више могуће, а ливеног гвожђа је идеална опција за ово, поред тога је брзина протока по једном делу много већа од оне код других метала, што је изузетно непрофитабилно уз независно грејање.

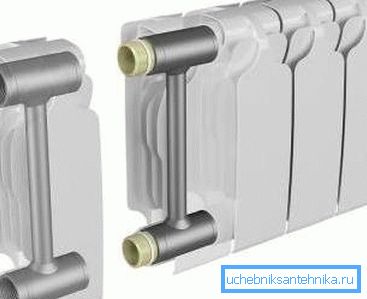

• У случају независног грејања, најбоље је користити биметал - Ово је уређај на којем су зидови направљени од два метала - унутар челика, а на врху алуминијума, који истовремено комбинује могућност издржавања високог притиска и истовремено врло брзо отпуштају топлоту у просторију. Наравно, цијена таквих радијатора је већа од ливеног гвожђа.
• Могуће је да ће вам бити понуђени алуминијумски радијатори у продавници, али то ће највероватније бити иста биметална, јер уређаји од чисте алуминијума овде се не производе, иако се могу увозити из Европе. Међутим, они имају веома високу цену и не издржавају висок притисак, а поука предвиђа да се посебна течност увек додава хладњаку.

• Такође можете купити челични панел радијатора, који такође брзо одаје топлоту и, по правилу, користи се за аутономно загревање. Али такви уређаји се не производе у облику секција, већ у виду панела, како би се израчунао њихов број, потребна вам је специфична снага сваке од њих, што је назначено у пасошу.

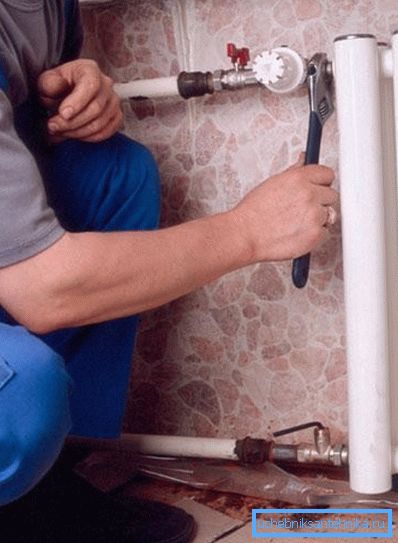

Напомена Када уграђујете грејање својим рукама, изузетно је непожељно уградити радијаторе из различитих метала у један круг, нарочито у односу на комбинацију алуминијума и ливеног гвожђа, како би се избјегао процес оксидације.

Обрачун површине

Напомена Најозбиљнији извор хладноће у нормално загрејаној соби су прозори и врата, али врата могу бити чврста, густа и без најмањих пукотина, док прозорско стакло не може бити загрејано, чак и паковање са више места. Због тога, да бисте прецизније израчунали број секција, испод сваког прозора потребно је дизајнирати уређај за грејање - то ће створити нешто попут ваздушне завесе која искључује хладни ток.

За стандардну висину собе, где су плафони висине 240-260 цм, врло је лако и брзо израчунати делове радијатора, али за то је потребно мерити површину собе или цијеле куће.

Говоримо о стандардној висини просторија, стога, ослањајући се на СНиП 2.04.05-91 * (умјесто СНиП 2.04.05-91), потребно је 100 В топлотне енергије за сваки квадратни метар собе. Замислите да вам треба инсталирати уређај у соби 3.56.5 = 22.75 м², то значи да његова снага треба бити 22.75 * 100 = 2275 В = 2.275 кВ.

Али ако је то панел радиатор, онда једноставно изаберемо уређај са најпогоднијом снагом, на пример, 2,3 или 2,5 кВ (боље је заокружити до маргине), али секције треба рачунати. Хајде да направимо пробну процену - за биметалне батерије, један одсек има око 160 до 180 вати.

Међутим, узимамо просјечну вриједност - 170 В или 0,17 кВ (снага секција мора бити наведена у техничком пасошу од произвођача). Дакле, потребно је подијелити укупну потребну снагу за просторије за 0,17, ау тој ситуацији ћемо добити 2.275 / 0.17? 13.38, а ако је овај број заокружен онда добијамо 14 комада.

Међутим, може доћи до повећања губитка топлоте у затвореном простору, на пример, може бити просторија са балконом, која се користи периодично, а онда укупна снага треба повећати за 15-20%, а исто би требало урадити и када желите затворити радијаторе декоративним роштиљем или сакрити у ниши. То јест, са истом површином од 22,75 м², мораћете да помножите овај број не за 100%, већ за 115% или 120% и из ове количине извршите прорачун загријавања радијатора.

Израчунавање по запремини

Али ако израчунате број сегмената радијатора за СНиП 2.04.05-91 *, на основу кубичног капацитета просторије, принцип израчунавања ће остати приближно исти, само ће се оригинални подаци промијенити

Дакле, за кућишта панел, једна кубика соба захтева 41 В, али ако кућа или стан испуњава савремене стандарде изолације, онда је 34 ИТ / м довољно³. Покушајмо направити калкулације са истом површином од 22,75 м², само висина плафона биће 3,0 м (виша од стандарда), као и са истом дебљином одсека. (Погледајте и чланак Како одабрати биметални радијатори за гријање: карактеристике.)

Дакле, запремина простора у овом случају износи 3,5 * 6,5 * 3,0 = 68,25 м³, онда у панелној кући требамо 68.25 * 41 = 2798.25 В или округли до 2.8 кВ. Затим за ову собу требамо 2,8 / 0,17 × 16,47 или 17 кругова биметалног круга. За добро изоловану собу требаће вам 68.25 * 34 = 2320.5 В, а затим 2320.5 / 170 = 13.65 или 14 секција заокружују.

Међутим, да бисте израчунали број радијатора, можете једноставно подијелити секције по броју прозора, али у сваком случају морају бити опремљени грејним уређајима, чак и ако су различите величине, тако да се губици топлоте не повећавају.

Напомена Треба рећи да постоје и најтачнији прорачуни, који узимају у обзир не само површину / запремину простора и топлотни капацитет радијаторске секције, већ и низ различитих коефицијената. Ово укључује специфичну температуру која је потребна у овој одређеној просторији, степен застакљивања прозора (једно, двоструко или троструко застакљивање), топлотна изолација (слаба, средња, висока), која одговара површини прозора и пода и тако даље. Али такве калкулације су неопходне за специјализоване просторије, на примјер, за уградњу микроклиме у складишта музеја или неке лабораторије.

Закључак

Не заборавите да се снага која је одредила произвођач за одељке често узимати са максималне температуре хладњака, због чега се може назвати прецијењеном. На основу тога, заокруживање се увек дешава на велик начин, а понекад, посебно у хладним пределима, додатни дио се додаје.
