Како спојити радијатор за грејање: шеме за повезивање цеви и

Они који су одлучили да дизајнирају и имплементирају уређај за грејање куће лично морају да раде кроз све детаље процеса. А ако се за стручњаке са искуством таквих радова све чини једноставним, онда ће почетници имати много питања, на примјер, који материјали и опрему треба користити. Причаћемо о томе како правилно повезати грејач - батерију.

Опште информације о системима грејања

Важно је на почетку одлучити како повезати радијаторе једни с другима. На језику стручњака, неопходно је одлучити који од начина везивања грејних уређаја користити.

За све врсте система грејања постоје два начина полагања цевовода:

• Једна цев;
• Двоковод

Један дизајн цеви

Системи у којима се врши транспорт топле воде као расхладне течности на истој линији мање су ефикасни из сљедећих разлога:

• Практично не дозвољавајте регулисање грејања засебног уређаја;
• Како се растојање од извора топлотног носача повећава, његова температура постепено опада, а последњи радијатор у кругу може се испоставити једва топло, или чак потпуно хладно;
• У случају нужде на било ком делу мреже, потребно је потпуно искључити грејање.

За ваше информације! Једина предност ове врсте грејних цеви за ожичење у поређењу са двоцевном - њена ниска цена.

Такви једнослојни системи грејања се углавном користе у високим зградама са централизованим снабдевањем потрошача топлоте.

Двоцевна шема

У приватном сектору, за стварање аутономних (петље на једном потрошачком) систему грејања најчешће се користи дво-цевна радијаторска цевоводна шема:

• Једна од цеви која снабдева расхладно средство са уређајем;
• Друга је покрет повратка на грејни медијум топлоте (котао).

Све батерије у систему су спојене паралелно, тако да су две линије потпуно одвојене и повезане су само на крајњем радијатору.

Шема двоструке радијаторске везе има следеће предности:

• Способност контроле грејања сваког уређаја у кругу, што осигурава стварање најудобнијих услова у различитим просторијама;
• Без обзира на раздаљину између котла и батерије, сваки уређај се загрева подједнако;
• Ако је поправак или замена неопходан на било ком делу система, њено потпуно искључивање није потребно.

Сада ћемо причати о томе како правилно повезати радијатор са сопственим рукама.

Врсте прикључних цеви на батерије

Али прво, размотрите како најбоље повезати радијатор за грејање са доводним и повратним цевима.

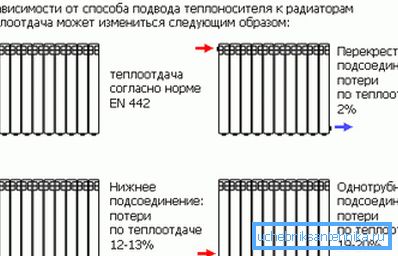

Постоје три врсте радијационих цијеви:

1. Бочно. Са овом методом, цевоводи су повезани са једне стране радијатора:
2. Исхрана на врху уређаја;
3. Обрнуто на дну.

Обрати пажњу! Бочна веза је најчешћа и ефикасна врста прикључака радијатора и главних цеви. Међутим, његова ефикасност се смањује када се повежете на мрежу уређаја са великим бројем секција.

1. Дијагонала. Овај тип траке је најпогоднији за повезивање веома широких батерија (са великим бројем секција). Ова метода укључује еиелинер:
2. Снабдевање цеви на врху радијатора, с једне стране;
3. Повратни гасовод на најнижој тачки на другој страни уређаја;

Обрати пажњу! Дијагонална веза обезбеђује равномерну дистрибуцију хладњака у читавом уређају. Са инверзном дијагоналном везом (проток одоздо, повратак са врха), ефикасност система грејања ће се смањити за 10%.

1. Дно. Овај начин повезивања радијатора са грејном главом је мање ефикасан (10% нижи него код бочне трим). Због тога се користи само за подземне (скривене) ожичење цевовода за грејање.

Постављање уређаја за грејање

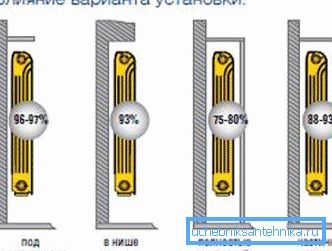

Од великог је значаја не само како повезати радијаторе једни са другима, већ и њихову тачну локацију у односу на грађевинске структуре. Традиционално, радијатори се постављају дуж зидова просторија и локално испод прозора како би се смањило продирање хладног ваздуха на најугроженије место.

У СНиП-у постоји јасна инструкција о инсталацији термалне опреме:

• Разлика између пода и дна батерије не сме бити мања од 120 мм. Ако се растојање од уређаја на поду смањи, расподела топлотног флуида ће бити неуједначена;
• Растојање од стражње површине до зида на којем је монтиран радијатор мора бити од 30 до 50 мм, у супротном ће се његов пренос топлоте узнемиравати;
• Размак од горње ивице гријача до прозора се одржава у распону од 100-120 мм (не мање). Иначе, можда ће бити тешко покретати термалне масе, што ће ослабити загревање собе.

Биметални уређаји за грејање

Да бисте разумели како да међусобно повезујете биметалне радијаторе, морате знати да се скоро сви уклапају у било коју врсту везе:

• Имају четири тачке могуће везе - два горња и два доња;
• Опремљен са утикачима и Маиевски краном, кроз који је могуће ослободити ваздух прикупљен у систему грејања;

Дијагонална веза сматра се најефикаснијом за биметалне батерије, посебно када је у питању велики број секција у уређају. Иако су веома широке батерије, опремљене са десет или више секција, нежељене за коришћење.

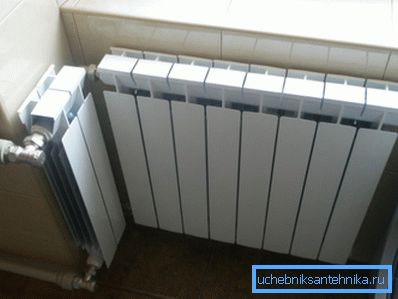

Савјет! Боље је размислити о томе како правилно повезати два радијатора од 7 до 8 дијелова умјесто једног уређаја од 14 или 16 секција. Биће много лакше инсталирати и лакше се чисти.

Још једно питање - како повезати дијелове биметалног радијатора може доћи приликом премештања делова гријача у различитим ситуацијама:

• У процесу стварања нових мрежа за грејање;
• Ако је потребно, замените неисправан радијатор новим - биметалним;
• У случају загревања, можете повећати батерију притиском додатних дијелова.

Алуминијумске батерије

Занимљиво Уосталом, треба напоменути да је дијагонална веза одлична опција за било коју врсту батерије. Не знате како спојити алуминијумске радијаторе једни са другима, спојити дијагонално, нећете изгубити!

За грејне мреже затвореног типа у приватним кућама препоручљиво је уградити алуминијумске батерије, јер овде је лакше осигурати правилно третирање воде прије пуњења система. А њихова цена је знатно нижа него код биметалних уређаја.

Наравно, морате покушати пре него што повежете дијелове алуминијумског радијатора да бисте се прегруписали.

Савјет! Немојте журити да уклоните фабричку амбалажу (филм) од уграђених грејача до краја завршних радова у просторији. Ово ће заштитити поклопац радијатора од оштећења и контаминације.

Закључак

Процес самог посла не траје много времена, не треба вам никаква специјална вештина или скупа опрема, можете набавити све потребне алатке у било којој продавници хардвера. И не заборавите, веза ће вам пружити дуго времена и без проблема ако користите висококвалитетне материјале у свом раду и поштујете сва правила за инсталирање система грејања.

На представљеном видео снимку у овом чланку наћи ћете додатне информације о овој теми.
