Каква је шема система грејања: суптилности

У вишеспратним и једнокатним индустријским, индустријским, јавним и стамбеним зградама, системи грејања могу значајно да варирају у њиховој дистрибуцији и ефикасности.

Дакле, такви системи могу бити:

• отворен и затворен;
• зависни и независни;
• једнослојна и двоцевна.

Ово може знатно утицати на крајњи резултат када се просторија загрева. Сада ћемо обратити пажњу на такве разлике, проценити њихове предности и недостатке, а такође вам показати видео снимак на ову тему.

Отвори

Принцип рада

Напомена Главна карактеристика отвореног система из затвореног је отворни експанзиони резервоар из којег вода испарава. Поред тога, такви контуре су независни.

Отворени системи грејања су независни, јер расхладна течност циркулише око кола као резултат природног притиска, без употребе циркулационе пумпе. У таквим ситуацијама, у таквим ситуацијама као котлови за грејање могу се користити котлови на чврста горива, укључујући гасне генераторе, као и пећи и камини са воденим јакном (резервоари за грејање).

Према броју кругова, схема може бити једноделна и двоцевна, али потребно је посматрати нагиб приликом инсталације 0.01% почетне тачке снабдевања расхладним флуидом. С обзиром на то да је прилично тешко направити такве прорачуне, могуће је извести из израчунавања нагиба од 8-10 мм по метру линеарном.

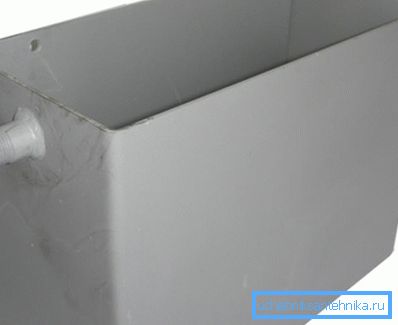

За нормално функционисање такве контуре експанзиони резервоар мора бити изнад хоризонталне цеви за довод расхладног средства како би се створио притисак стуба. То јест, топла вода из котла током експанзије улази у коло.

Али када притисак премаши норму, једноставно се баци у експанзиони резервоар, а када се хладњак хлади, као резултат притиска колоне, враћа се назад у коло. Такви контејнери у приватним кућама, по правилу, уграђују се на поткровљу.

Циркулација воде у таквим системима је прилично спора, али то омогућава једнообразно грејање цијеви, који би у таквим случајевима требало да буде најмање 40 мм у пречнику. Из тог разлога, такве контуре најчешће су направљене од челика, иако се могу направити од полипропилена.

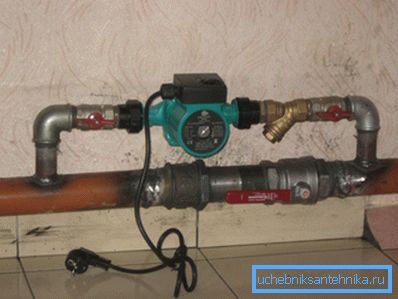

Али инструкција уопште не омета инсталирање помоћне пумпе у независном систему отвореног типа ради повећања ефикасности. Као што можете видети на врху фотографије, на главној цеви, између удара за пумпу налази се запорни вентил.

Он је искључен, а вода почиње да се креће кроз циркулациону пумпу, а када се деси прекид сијалице у случају нужде, главна цијев се отвара и кап се преклапа. Повећање брзине циркулације расхладне течности значајно утиче на ефикасност загревања простора.

Предности

• Главна предност система отвореног типа са једним или двије цеви је његова потпуна независност од енергетских носача трећих страна. (Електрични водови, дизел или карбураторски електрични генератор).
• Уградња отворених система не захтева посебна знања, као и лиценцу или пријем приликом инсталације и повезивања гасног или електричног котла.
• Котлови на чврсто гориво или пећи, по правилу, непристојни у коришћењу горива - Поред угља и дрва за огрев, може бити било који органски материјал у сувом стању.

Недостаци

• Вода у експанзионој посуди може се замрзнити, тако да се мора загрејати, али антифриз мора бити додан тако да се течност не замрзава строго забрањена.
• Када се на овим местима формирају ваздушни чепови, цеви су подложне корозији, јер природни притисак није у могућности да гурне ваздух. Да бисте елиминисали утикаче, потребно је пумпати воду у круг све док ваздух није изашао.
• Ниска ефикасност.

Затворено

Принцип рада

Напомена Затворени системи грејања су зависни, тако да је циркулација расхладног средства могуће само уз помоћ циркулационе пумпе која ради на електричној енергији, стога зависи од извора енергије треће стране (електрични водови, дизел или генератор карбуратора).

Системи затвореног типа у већини случајева раде са гасним, електричним, дизелским и котловима за грејање на чврста горива и директно зависе од електричне енергије. Упркос каквим врстама горива сам ради котао, циркулациона пумпа ради искључиво уз помоћ струје.

Ипак, такви системи су добили високу ефикасност и поузданост захваљујући високој ефикасности и поузданости, као и методу аутоматске контроле - у хитним ситуацијама на далеководу, генератор дизел или карбуратор може бити извор електричне енергије.

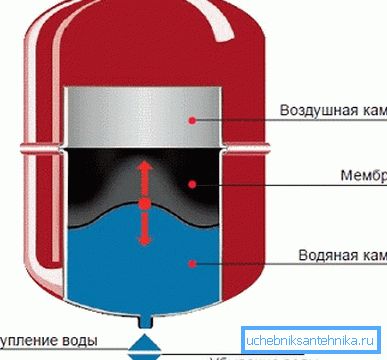

Такав систем ради на принципу одзрачења или аутоматског подешавања притиснутог притиска помоћу специјалног, херметички затвореног експанзионог резервоара. Овај капацитет састоји се од два сектора, одвојених мембраном отпорне на гуму.

У једном одељаку налази се ваздух или азот (ако је ињектирање направио произвођач), ау другом одељку, расхладни флуид тече кроз сигурносни вентил ако његов притисак прелази унапред одређени праг. Када се хладњак хлади, притисак у систему пада и гас стисне течност која се акумулира тамо од резервоара назад у коло.

Предности

• Капацитет експанзије у таквим системима може се инсталирати било гдје (изнад, на или испод круга гријања) - у сваком случају, електрична пумпа је одговорна за циркулацију флуида.
• Нема потребе за контролом јачине расхладне течности у систему (аутоматско прилагођавање).
• Антифриз се може искористити да се обрне могућност одмрзавања система.
• За загревање кола, можете користити резервне котлове, на примјер, поред главног котла за грејање како бисте инсталирали друго чврсто гориво или електричну јединицу. Такође, сви ти грејачи могу радити заједно као група.
• Сви системски параметри се аутоматски прилагођавају, стога га можете оставити без надзора у дужем временском периоду подешавањем режима који вам је потребан.

Недостаци

• Такви системи имају већи трошак инсталације и опреме.
• Зависност од електричне енергије.

Двоструки круг

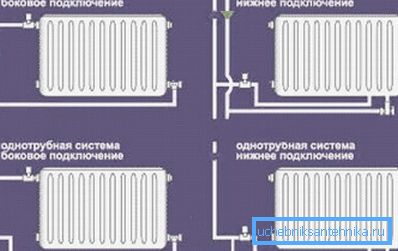

Дводелни дијаграми ожичења система грејања у овом тренутку могу се назвати најчешћим за приватни сектор, јер вам омогућавају да одржите униформну температуру радијатора у читавој кући. Подешавање сваког појединачног уређаја врши се помоћу термостата или конвенционалног вентила, што смањује проток расхладног средства у батерију.

Суштина рада двоцевног грејног круга је следећа:

• носач топлоте од грејача улази у доводну цев;
• где се алтернативно дистрибуира на радијаторима;
• и након проласка течности кроз дијелове уређаја, већ улази у повратну цев, кроз коју се враћа назад у бојлер.

Капацитет експанзије у таквим случајевима може бити отворен или затворен - све зависи од врсте система.

Велика предност двоцевног система је у томе што се расхладна течност практично не хлади током читавог протока. То јест, његова температура остаје иста дуж цијеви, јер охлађена течност улази у потпуно другачију цијев.

Вода је обрушена на последњем радијатору, где се може пребацити на исту цијев или кроз батерију, која практично нема разлике - то само зависи од једноставности инсталације.

Једно цевно коло

Једна цевна инсталација система гријања је мање ефикасна, али је много јефтинија. Сходно томе, они се често могу наћи у високим зградама совјетске ере.

У овом случају, ток хладњака овде се може изводити и одоздо и одозго, на примјер, готово све хрушчовске куће (највећи број зграда у совјетском периоду) имају горњи ток, али у брезхневки можете често испуњавати проток течности са дна према горе. Често, у кућама опремљеним нижим снабдевањем, како показује пракса, постоје проблеми са грејањем.

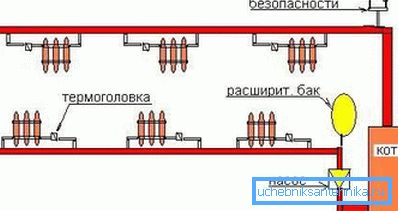

Суштина једног-цевног система је врло једноставна и састоји се од следеће: из ТЕ-ТЕ, централне котловнице, тачке дистрибуције топлоте (ТП) или из топлог хладњака котла, који се алтернативно дистрибуира радијаторима.

Тек након проласка кроз секције, охлађена течност се не испушта у повратну цев, али стиже тамо, одакле је дошла. Испоставља се да је далеко од радијатора од почетка снабдевања према серијском броју, хладније ће бити хладњак.

Идеалан за систем са једним петљама, три или четири радијатора по цеви - са већим губицима топлоте постају опипљиви. Да би се смањио губитак топлотне енергије, постављен је обилазник испред радијатора - цевни мост кроз који се враћа врућа течност, без уласка у одељак за батерију. Ово је могуће због разлике у попречном пресеку (обилазница је тања од главне).

Закључак

Можете (ако имате одређене вештине) да с властитим рукама сакупљате било који од горе наведених шема грејања. Најважнија ствар је исправно израчунати снагу бојлера и уређаја за гријање у односу на укупну површину са грејањем.
