Каква је шема за повезивање грејања у приватној кући

Приликом повезивања грејања у приватној кући, сви радови се обично раде независно. Истовремено постоји неколико опција за шеме повезивања, од којих свака има своје предности и слабости. Пре него што започнете практични део, неће бити сувишно да се упознате са теоријом - постојећим методама везе и њиховим кратким описом.

Грејање приватне куће

Зависна или независна шема

Независна шема за повезивање грејања приватне куће пружа максималну аутономију. Ако су у градском стану радијатори већ врући, онда у приватној кући ће бити потребан котао за загријавање, што нема најбољег утјецаја на трошак.

Шематски показује пут топлоте од ЦХП до потрошача.

Истовремено, независна верзија има предности:

  • његов рад се може регулисати у широком опсегу, јер су сви котлови опремљени термостатима;
  • грејање куће постаје потпуно независно од стања система грејања, с обзиром на погоршање стамбених и комуналних средстава, ово је посебно важно;
  • може контролисати састав хладњака, Ово вам омогућава да продужите радни век цијеви и радијатора.

Што се тиче недостатака, могуће је уочити повећање трошкова у поређењу са зависним аналогом и повећаном комплексношћу инсталације. У случају зависне опције, сви радови се своде на полагање цијеви у стану, уградњу радијатора и рушење, али за независни круг грејања ће се додатно захтијевати уградња котла, циркулационе пумпе, термостата итд.

Упоређивање трошкова аутономног грејања користећи различите врсте горива

Обрати пажњу! Апсолутно независно може се назвати само верзија са бојлером на чврсто гориво и природном циркулацијом. У том случају рад неће бити ни потребан ни струја нити гас, само дрва за огрев, пелете или било који други тип горива.

Коју шему је боље изабрати

Приликом пројектовања система грејања приватне куће, морате одлучити о:

  • тип циркулације (могу се користити само-течајни системи или једноставно можете инсталирати циркулациону пумпу);
  • метода ожичења (један или два цевовода ће се користити).

Упоређивање система грејања са присилном и гравитационом циркулацијом

По имену, јасно је да се у систему са само-течењем циркулација јавља без помоћи пумпе. Њено кретање долази због нагиба доводних и повратних цеви.

Кретање расхладног средства је следеће:

  • котао загрева воду, проширује се, а део се стисне уз подизање;
  • тада, због висине цеви, расхладна течност се помера на радијатор, загрева и отпусти се назад у бојлер.

Шема повезивања система грејања са природном циркулацијом захтева:

  • строго поштовање косина, довољно је осигурати разлику од 3-5 мм по дужини од 1 м;
  • употреба великих пречника цеви, као резултат тога, систем је много инерцијалнији од, на примјер, централизованог партнера.

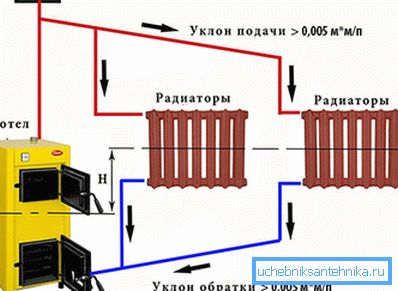

Циркулација воде у систему са природном циркулацијом

Обрати пажњу! Ако упоредимо количину течности за хлађење у систему грејања са пумпом и гравитационим токовом, испада да је у првом случају његова количина је 2,5-3,5 пута већа (због већег пречника цевовода).

Употреба циркулационе пумпе вам омогућава:

  • осигурати константан притисак у систему и осигурати стабилну циркулацију хладњака;
  • користите цијеви мањих пречника, то ће смањити потребну количину расхладне течности.

За приватну кућу могуће је комбиновати воду за гријање воде - у нормалном начину, пумпа циркулира хладњак, а када се електрична енергија искључи, посао ће осигурати нагиб цијеви. Овим методом организовања система грејања, на њега се поставља обилазница за бајпас испред котла и пумпа. Помоћу 2 славина може се у било ком тренутку искључити.

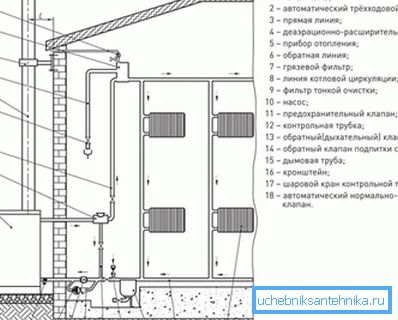

Циркулација расхладног средства неће бити прекинута искључењем струје

Популарне шеме

Организовање грејања у кући на неколико начина:

  • верзија једне цеви - цена у овом случају је минимална, али у погледу ефикасности то није најбољи избор. Сви радијатори су повезани у серији, односно, расхладна течност до последње батерије у прстену се прилично хлади. Ова опција се може узети у обзир за грејање мале приватне куће;
Све батерије су повезане серијско помоћу једне цеви.
  • двоцевни проток и пражњење су одвојени, односно хлађена расхладна течност се не мијеша са доводом из котла;

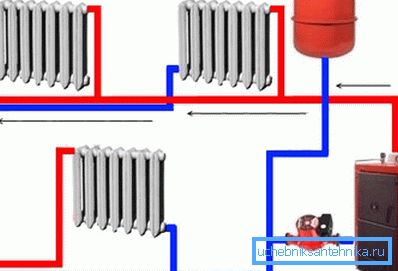

Пример 2-цевног система грејања
  • помоћу колектора - грејни прикључак омогућава индивидуално снабдевање и уклањање расхладне течности за сваки радијатор.
Кориштење колектора омогућава вам да одвојено користите расхладно средство за сваки радијатор

Обрати пажњу! Када се користи колектор за грејање, трошкови материјала повећавају, јер је потреба за цевима максимална. Али могуће је регулисати температуру у кући у широком опсегу.

Такође, систем грејања може се повезати вертикалном или хоризонталном шаром:

  • са вертикалним ожичењем, снабдевање је организовано уз неколико подизача, на сваком спрату или неколико радијатора прикључених на рисер;

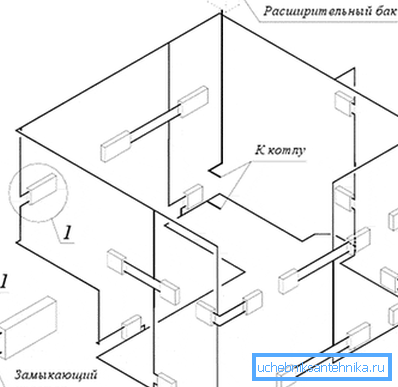

Пример вертикалне ожичења једне цеви
  • са хоризонталном расподелом, постоље је само 1. Хоризонталне цеви малих пречника постављене су дуж периметра сваког спрата.

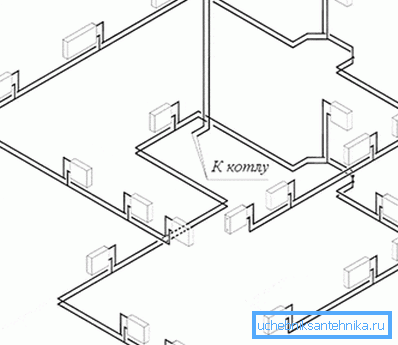

Хоризонтално ожичење

Могуће је класификовати системе грејања у смеру кретања течности:

  • деад-енд - такозвани системи у којима хладњак након проласка кроз батерију почиње да се креће у другом правцу;
  • пролазак - вода се креће у истом правцу као и пре батерије.

Ако се сви радови раде сопственим рукама, а да би олакшали почетак система грејања, боље је зауставити опцију уз горње пуњење. У овом случају, доводна цев ће морати довести до тавана. Ово ће мало компликовати одржавање, али је ризик од ваздушног саобраћаја минималан.

О перформансу

Упутства за уградњу грејања у приватној кући укључују неколико тачака:

  • уградња и прикључак котла;
  • уградња ререра;
  • спратни распоред;
  • уградња и прикључење радијатора;
  • испитивање цурења
На фотографији - завршни радови се завршавају

Од наведених корака, потребно је разликовати инсталацију и прикључак радијатора. Ако се не поштују правила уградње радиатора или није изабрана опција прикључења, ефикасност гријања може бити значајно смањена.

Могуће могућности за повезивање радијатора:

  • дно - сматра се најмањим ефектом, у том случају су цеви за довод и испуштање прикључене на радијатор на дну, постоји велики ризик да се крајњи крај батерије једноставно не загреје;
  • једнострано - топла вода се испоручује из горњег дела, а расхладна течност се испушта са исте стране, али са дна;
  • седла - доводна цев је прикључена на дно батерије, а вода се исушује са друге стране радијатора;
  • дијагонала у погледу ефикасности се сматра оптималним.
Опције за повезивање радијатора

Сумирајући

За малу приватну кућу, оптималну шему се може сматрати комбинованим једним цевним системом. То је, под условима вишем силом, рад не прекида због природног циркулације. Информације о другим шемама грејања биће корисне ако желите загревати велику површину. Информације о другим опцијама гријања ће бити корисне ако желите загревати велику површину.

Видео се фокусира на хоризонтални систем за грејање са једном цеви.
