Карактеристике радијатора за гријање од ливеног гвожђа:

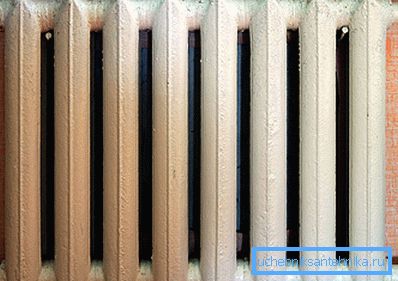

Тежина и димензије ливених радијатора грејања ће првенствено зависити од броја секција у једном уређају, али се ови исте секције такође могу радикално разликовати један од другог, јер су они један, два или три канала.
Али, упркос већој тежини, батерије из ливеног гвожђа веома захтевају водене системе централизованог грејања, јер у потпуности одговарају потребним параметрима за пренос топлоте и издржљивости при било којим могућим скоковима у притиску носача топлоте.
Реч је о овим уређајима, познаницима, вероватно сваком грађанину Русије који је достигао свесно доба, о чему ће се разговарати и приказаћемо вам и видео у овом чланку.
Радијатори од челика

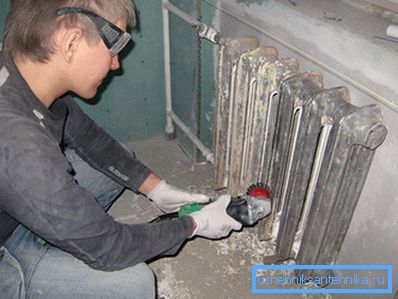

Радијатор од ливеног гвожђа је конвекционо-зрачно-стационарни уређај за грејање који се саставља из више секција. Измислио га је Франз Сан Галли 1857. године.
Врсте и дизајн
- Као што смо већ рекли, колико радијатор ливеног гвожђа тежи, као и њену запремину, директно зависи од броја секција, као и од броја канала у једном делу овог уређаја.. На пример, такве грејаче сматрамо из серије ФМ, који су направљени у складу са захтевима ГОСТ 8690-94. Сви они су дизајнирани за уградњу, узимајући у обзир дубину отвора испод прозора, односно на малој, средњој и великој дубини, која се може попунити на основу броја колона у секцијама.
- Уређаји за гријање серије ФМ су пројектовани за централизоване системе за гријање воде у стамбеним, јавним и индустријским зградама са минималним радним притиском од 1,2 МПа (12.236 атм) и притиском испитивања притиска 1.8М Па (18.354 атм) и температуре воде до 150 ° Ц (њихова цена је најприступачнија).
- Наравно, тежина радијатора од челика ће такође зависити од секција., од чега је састављен и направљен је од сивог лива у облику пешчене глине методом ињектирања, што омогућава уређају да издржи стабилне перформансе око 40 година и више.

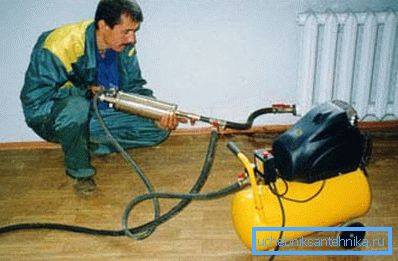

- Ливено гвожђе је прилично отпоран метал до ниско-квалитетног носача топлоте., то јест, вода може имати висок садржај соли, алкалија и рђе, али је порозна, што доприноси задржавању различитих елемената и седиментације муља, тако да је батеријама потребно редовно прање.
Комплетан сет грејача од ливеног гвожђа такође се састоји од два бочна утикача (лијеви навој Г 1?), Као и два футурака или, како се зову, кроз утикаче (Г 1? Десни навој) и рупа са левим навојем Г? за фитинге топлотних цеви. Приликом спајања заједно, челичне брадавице и топлотно отпорне гумене заптивке користе се у складу са ТУ 38.105376-92.
Напомена Један од најнегазнијих фактора који могу да карактеришу такве уређаје за грејање је тежина радијатора од ливеног гвожђа и његово дуго грејање, због чега се, строго речено, не користи у аутономним системима грејања - велики трошкови енергије за котлове за било који тип горива. Али истовремено, он оставља топлоту дуго времена, што омогућава да се пумпе за циркулацију воде не укључују често често, па су такве батерије скоро идеалне за централизоване системе.
| Назив параметра секције | Дигитална сигнализација | |||||
| ФМ1-70-300 | ФМ1-70-500 | ФМ2-100-300 | ФМ2-100-500 | ФМ3-120-300 | ФМ3-120-500 | |

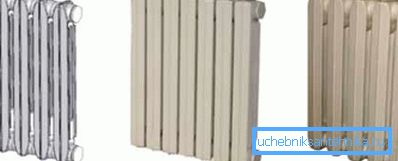

| Број канала | Једноканални правоугаони | Двоканално правоугаоне | Три канала правоугаоне | |||
| Маса (кг) | 3.3 | 4.8 | 4.5 | 6.3 | 4.8 | 7.0 |
| Запремина (л) | 0.66 | 0.9 | 0.7 | 0.95 | 0.95 | 1.38 |
| Грејна површина (м2) | 0.103 | 0.165 | 0.148 | 0.207 | 0.155 | 0.246 |
| Оцена топлотног протока (кВ) | 0.075 | 0.110 | 0.1009 | 0.1426 | 0.1083 | 0.1568 |
| Висина монтаже (мм) | 300 | 500 | 300 | 500 | 300 | 500 |
| Висина (мм) | 370 | 570 | 372 | 572 | 370 | 570 |
| Дубина (мм) | 70 | 70 | 100 | 100 | 120 | 120 |
| Ширина (мм) | 80 | 80 | 80 | 80 | 90 | 90 |
Табела: техничке карактеристике радијатора од ливеног гвожда за један, два и три канала
| Ознака ФМ-1 | Број секција (ком) | Оцена топлотног протока (кВ) | Специфична потрошња материјала (кг / кВ) | Тежина (кг) | Грејна површина (? Т = 70 ° Ц), ЕКМ | Дужина радијатора (мм) |
| ФМ1-70-500-1,2-2 | 2 | 0.22 | 48.64 | 10.7 | 0.396 | 178-184 |
| ФМ1-70-500-1,2-3 | 3 | 0.33 | 47.58 | 15.7 | 0.594 | 258-265 |
| ФМ1-70-500-1,2-4 | 4 | 0.44 | 47.05 | 20.7 | 0.792 | 338-346 |
| ФМ1-70-500-1,2-5 | 5 | 0.55 | 46.73 | 25.7 | 0.990 | 418-427 |
| ФМ1-70-500-1,2-6 | 6 | 0.66 | 46.52 | 30.7 | 1,188 | 498-508 |
| ФМ1-70-500-1,2-7 | 7 | 0.77 | 46.36 | 35.7 | 1,386 | 578-589 |
| ФМ1-70-500-1,2-8 | 8 | 0.88 | 46.25 | 40.7 | 1,584 | 658-670 |
| ФМ1-70-500-1,2-9 | 9 | 0.99 | 46.16 | 45.7 | 1.782 | 738-751 |
| ФМ1-70-500-1,2-10 | 10 | 1.10 | 46.09 | 50.7 | 1,980 | 818-832 |
Карактеристике Табела ФМ-1-70-500-1,2
| Ознака ФМ-2 | Број секција (ком) | Оцена топлотног протока (кВ) | Специфична потрошња материјала (кг / кВ) | Тежина (кг) | Грејна површина (? Т = 70 ° Ц), ЕКМ | Дужина радијатора (мм) |
| 100-500-1,2-2 | 2 | 0.285 | 48.1 | 13.7 | 0.512 | 178-184 |
| 100-500-1.2-3 | 3 | 0.428 | 47.2 | 20.2 | 0.769 | 258-265 |
| 100-500-1,2-4 | 4 | 0.570 | 46,8 | 26.7 | 1,024 | 338-346 |
| 100-500-1,2-5 | 5 | 0.713 | 46.7 | 33.3 | 1.281 | 418-427 |
| 100-500-1,2-6 | 6 | 0.856 | 46.5 | 39.7 | 1,537 | 498-508 |
| 100-500-1,2-7 | 7 | 0.998 | 46.4 | 46.3 | 1,792 | 578-589 |
| 100-500-1.2-8 | 8 | 1,141 | 46.4 | 52.9 | 2,049 | 658-670 |
| 100-500-1,2-9 | 9 | 1.283 | 46.3 | 59.4 | 2,304 | 738-751 |
| 100-500-1,2-10 | 10 | 1,426 | 46.1 | 65,8 | 2,561 | 818-832 |
Карактеристике Табела ФМ-2-100-500-1,2
| Ознака ФМ-2 | Број секција (ком) | Оцена топлотног протока (кВ) | Специфична потрошња материјала (кг / кВ) | Тежина (кг) | Грејна површина (? Т = 70 ° Ц), ЕКМ | Дужина радијатора (мм) |
| 120-500-1,2-2 | 2 | 0.314 | 47.78 | 15.1 | 0.564 | 198-206 |
| 120-500-1,2-3 | 3 | 0.470 | 46.95 | 22.3 | 0.844 | 288-297 |
| 120-500-1,2-4 | 4 | 0.627 | 46,60 | 29.5 | 1,126 | 378-388 |
| 120-500-1,2-5 | 5 | 0.784 | 46.39 | 36.7 | 1.408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46.21 | 43.9 | 1,690 | 558-568 |
| 120-500-1,2-7 | 7 | 1,098 | 46,11 | 51.1 | 1,972 | 648-659 |
| 120-500-1,2-8 | 8 | 1.254 | 46.05 | 58.3 | 2.252 | 738-750 |
| 120-500-1,2-9 | 9 | 1,411 | 45.96 | 65.5 | 2.534 | 828-841 |
| 120-500-1,2-10 | 10 | 1,568 | 45.92 | 72.7 | 2.816 | 918-932 |
Карактеристике Табела ФМ-3-120-500-1,2
Монтажа, демонтажа
Као што смо рекли, можете повећати или смањити пренос топлоте и запремину радијатора од ливеног жељеза додавањем или одвртањем дијелова, који могу бити од два до бесконачности, мада је вероватно више од 15 комада.

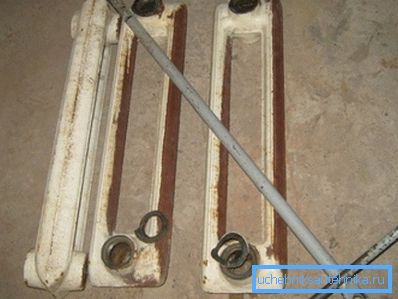

Најчешће се бавимо двокомпонентним одељцима које видите на врху фотографије - повезани су помоћу брадавице и гумене заптивке отпорне на топлоту. Унутрашња брадавица има заобљен облик са две паралелне равни, што дозвољава да тамо поправи главу кључа, али унутрашњи пречник може бити или 1? ? или 1?

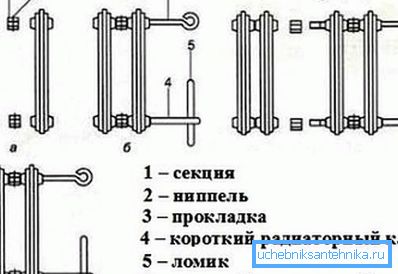

Сходно овоме, одабран је кључ гдје глава може бити равна или поновити унутрашњи облик брадавице - инструкција по овом питању је нечујна. Да бисте одвукли једну или више делова, морате притиснути кључ тако да глава достигне брадавицу, која се налази на раскрсници, па се прво наноси преко батерије како би се означила дубина уроњања на шипку.
Напор који се обнавља помоћу капије обично није довољан, стога се полуга повећава одрезивањем цеви - исту полугу је такође потребна током монтаже, тако да веза не цурења.
Закључак
Увек можете да саставите и раставите радијатор од ливеног гвожђа својим рукама, ако за то имате кључ са одговарајућом главом, само вам је потребно поставити нове бртве, а понекад и нове брадавице. При повезивању батерије са грејним кругом, пожељно је обезбедити га запорне вентиле за демонтажу током грејне сезоне.
