Шта је хидраулични прорачун система грејања? Које вриједности требају прорачуне? Коначно, главна ствар: како их израчунати, без прецизних вредности хидрауличног отпора свих секција, грејача и елемената вентила? Хајде да схватимо.

Дизајн грејања почиње са прорачуном.

Оно што очекујемо

За сваки систем грејања, најважнији параметар је његова топлотна снага.

Одређује га:

  • Температура хладњака.
  • Термичка снага уређаја за грејање.

Напомена: у документацији, последњи параметар је означен за фиксну делта температура између температуре расхладног средства и ваздуха у загрејаној соби на 70 Ц. Смањење делте температуре за пола резултираће двоструким смањењем термичке енергије.

Оставићемо методе за израчунавање топлотне енергије иза сцене: имају довољно материјала за њих који су посвећени њима.

Међутим, како би се осигурало пренос топлоте са аутопута или котла на уређаје за грејање, важни су још два параметра:

  1. Унутрашњи део цевовода, везан за његов пречник.
Различити типови цеви спољашњег и унутрашњег пречника су различито повезани.
  1. Проток у овом гасоводу.

У аутономном систему гријања са присилном циркулацијом, важно је знати још неколико вриједности:

  1. Контурна хидрауличка отпорност. Израчунавање хидрауличке отпорности система грејања одређује захтеве за притисак који генерише циркулациона пумпа.
  2. Проток течности расхладног средства кроз круг, одређен перформансом циркулационе пумпе система грејања са одговарајућом главом.

Проблеми

Као што кажу у Одеси, "они су".

Да бисте израчунали укупну хидрауличну отпорност кола, потребно је размотрити:

  • Отпорност равних цеви. Одређује се њиховим материјалом, унутрашњим пречником, протоком и степеном храпавости зида.

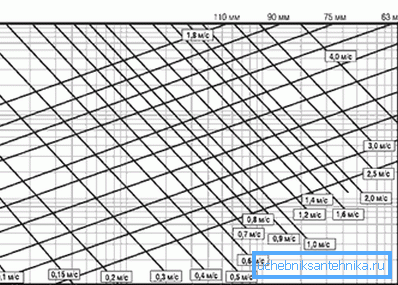

Овај номограм за хидраулички прорачун система грејања омогућава вам да одредите губитак притиска за различите пречнике и проточне вредности.
  • Отпорност сваког преласка и промјера пречника.
  • Отпорност сваког елемента вентила.
  • Отпор свих уређаја за грејање.
  • Отпорност измењивача топлоте бојлера.

Сакупљање свих потребних података јасно ће постати проблем чак иу најједноставнијој шеми.

Шта да радиш

Формуле

На срећу, за аутономни систем грејања, хидраулични прорачун грејања се може изводити са прихватљивом тачношћу и без одласка у дивљину.

Проток

Са доње стране ограничава раст температурне разлике између протока и повратка, а истовремено повећава вероватноћу проветравања. Брз проток ће приморати ваздух од мостова до аутоматског вентила; споро се не може носити са овим задатком.

Са друге стране, пребрзо проток неизбјежно ствара хидраулични шум. Елементи вентила и обрта флаширања биће извор досаданог хумора.

Бука у систему грејања је мало вероватно да ће вас задовољити ноћу.

За грејање, опсег прихватљивих протицаја протока је од 0,6 до 1,5 м / с; међутим, израчунавање других параметара се обично врши за вредност од 1 м / с.

Пречник

Са познатом термичком снагом најлакше га је покупити према столу.

Унутрашњи пречник цеви, мм Топлота, В на Дт = 20С
Брзина 0,6 м / с Брзина 0,8 м / с Брзина 1 м / с
8 2453 3270 4088
10 3832 5109 6387
12 5518 7358 9197
15 8622 11496 14370
20 15328 20438 25547
25 23950 31934 39917
32 39240 52320 65401
40 61313 81751 102188
50 95802 127735 168669

Притисак главе

У поједностављеној верзији, израчунава се по формули Х = (Р * И * З) / 10000.

У њему:

  • Х је жељена вредност главе у метрима.
  • И - губитак притиска у цеви, Па / м. Код равног цевног дела израчунатог пречника, потребно је у опсегу од 100-150.
  • З је додатни фактор компензације, што зависи од доступности додатне опреме у кругу.
Контурни елементи Вредност коефицијента
Фитинги и фитинги 1,3
Термостатске главе и вентили 1.7
Миксер са три или двосмерним вентилом 1.2

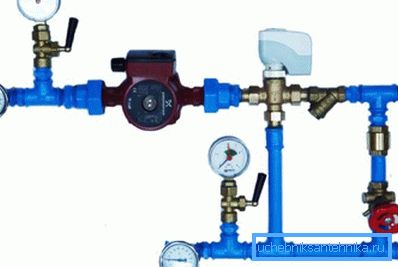

У фото-мешачкој јединици за грејање.

Ако систем садржи неколико елемената са листе, одговарајући коефицијенти се множе. Дакле, за систем са кугластим вентилом, навојним прикључцима за цијеви и термостатом који регулише пропустљивост флаширања, З = 1.3 * 1.7 = 2.21.

Перформансе

Упутства за рачунање сопственим рукама учинак пумпе није тако сложен.

Продуктивност израчунава се према формули Г = К / (1.163 * Дт), у којој:

  • Г - перформансе у м3 / сат.
  • К је топлотна снага кола у киловатима.
  • Дт је разлика у температури између линије за довод и повратак.

Пример

Хајде да наведемо пример хидрауличног израчунавања система грејања у следећим условима:

  • Температура делта између доводних и повратних цеви је једнака стандардној 20 степени.
  • Термичка снага бакра - 16 КВ.
  • Укупна дужина једногодишњег флаширања Ленинградка је 50 метара. Уређаји за грејање су паралелно повезани са флаширањем. Недостају термостати, рушење пуњења и секундарни кругови са мешачима.

Па, хајде да започнемо.

Минимални унутрашњи пречник према горњој табели је 20 милиметара при брзини протока од најмање 0,8 м / с.

Корисно: модерне циркулационе пумпе често имају степенасту или, практично, несметано подешавање перформанси. У другом случају, цена уређаја је нешто већа.

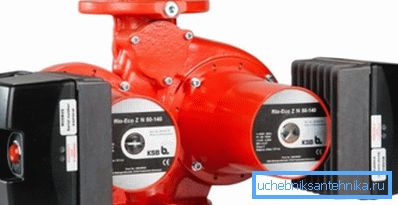

Пумпа КСБ Рио-Ецо З са глатким подешавањем.

Оптимална глава за наш случај ће бити (50 * 150 + 1.3) / 10000 = 0,975 м. Заправо, у већини случајева параметар не треба израчунавати. Разлика у систему грејања у стамбеној згради, која обезбеђује циркулацију у њему - само 2 метра; ово је тачно минимална глава вредности апсолутне већине мокрих роторских пумпи.

Продуктивност се израчунава као Г = 16 / (1.163 * 20) = 0.69 м3 / сат.

Закључак

Надамо се да ће горње методе израчунавања помоћи читаоцу да израчуна параметре сопственог система грејања, а да не дође у џунглу сложених формула и референтних података. Као и увек, приложени видео ће вам понудити додатне информације. Успехи!
