Класификација система грејања: од уобичајеног до егзотичног

Тема овог чланка је класификација система грејања за различите зграде. Испитамо изворе топлотне енергије који се користе у њима, методе преноса топлоте, конфигурације покрета хладњака и ожичење уређаја за грејање.

Па иди.

Обично централно гријање воде је добар начин загријавања куће. Али не једини.

Извор топлоте

У тој улози могу бити:

  • Гас. Котлови за грејање на гас обезбеђују минималне трошкове топлотне енергије. Уколико нема гасне мреже, могу се користити умјесто гасова или цилиндара.

Међутим: у овом случају, цена киловат-сати топлоте ће се знатно повећати.

  • Дрво и угља. Котлови на чврста горива за ове изворе енергије обично су уједињени. Њихов главни недостатак је ограничена аутономија рада: полагање горива и чишћење асхпита траже се неколико пута дневно.

Међутим, гасни генератори и гори горионици могу донекле повећати размак између јастука.

  • Пелети. Котлови за пелет са кантама и дозаторима могу постићи аутономију за неколико дана.
Котао за пелет са аутоматским системом за довод горива.
  • Соларијум. Овдје је аутономија већ израчуната за неколико недеља; Недостаци укључују висок ниво буке опреме и потребу за већим капацитетом дизел горива.
  • Електрична енергија. Поред директних уређаја за грејање, користе га топлотне пумпе које користе електричну енергију која преноси топлоту из релативно хладног окружења (ваздуха, воде или земље) у топлију просторију.
Принцип рада топлотне пумпе.

Ево грубе процене трошкова за различите изворе.

Извор топлоте Цена киловат-сат
Гасни котао (гепек) 0.7 п.
Котао на чврсто гориво (огревно дрво) 1.1 п.
Топлотна пумпа 1.2 стр.
Котао на чврсто гориво (угља) 1,3 р.
Гасни котао (гасни резервоар) 1.8 р.
Гасни котао (цилиндри) 2.8 п.
Дизелски котао 3.2 стр.
Струја (директно гријање) 3.6 п.

Централни извор и дистрибуирано грејање

Најчешћа шема са једним централизованим изворима топлоте (бојлер или пећ), периферни уређаји за грејање и цевоводи за транспорт топлоте. Међутим, заједно са њима се користе и дистрибуирани системи грејања.

Примери?

  • Електрично подно грејање са независним термостатом.
  • Електрични конвектори постављени у сваку собу.
  • Гасни конвектор са дистрибуцијом гаса око куће.

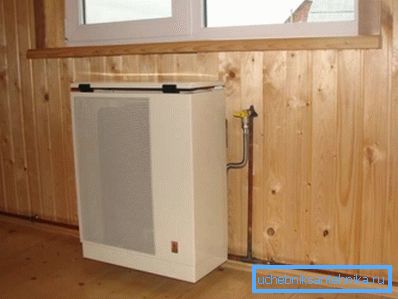

Гасни конвектор.
  • Независни емитери инфрацрвене енергије.
  • Грејање је климатизовано са приватним сплит системом у свакој соби.

Метода преноса топлоте

Пренос топлотне енергије може се извршити на неколико начина.

Носач топлоте

У том капацитету се користи вода или његове смеше са етиленом и пропилен гликолом, замрзавање на нижим температурама. Високотемпературни капацитет флуида за пренос топлоте омогућује одвајање релативно малих попречних пресека.

Ваздух

Грејање ваздуха значи да извор топлоте директно загрева ваздух који улази у просторију. Системи за грејање ваздуха се често комбинују са вентилацијом. Главни недостатак одлуке која утиче на његову популарност је потреба за уградњом ваздушних канала великог попречног пресека: без прејудицирања завршне обраде, то се може учинити само у фази изградње.

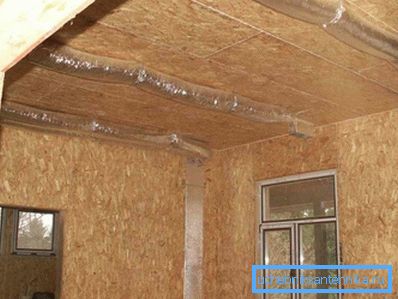

Ваздушни канали за снабдевање топлог ваздуха ће сакрити спуштени плафон.

Стеам

Системи гријања са прегрејаним паром са температуром од 200-400 степени у нашем времену користе се искључиво на индустријским постројењима. Погодни су зато што, због високе температуре грејача, обезбеђују своје минималне димензије са високим вредностима топлотне енергије. Недостатак паре представља озбиљну опасност за становнике загрејаних просторија у случају несреће.

Инфрацрвено зрачење

Такозвани инфрацрвене уређаји за грејање преносе знатан део топлоте није ваздух око вас, али директно околних објеката и људи путем инфрацрвеног зрачења, која се налази ван видљивог спектра.

Употреба ИР емитера је економски оправдана, пре свега, јер смањује минимални комфор температуре собне температуре. Због директног загревања коже у отвореним пределима тела, зона субјективног комфора почиње већ од + 15-16 ° Ц.

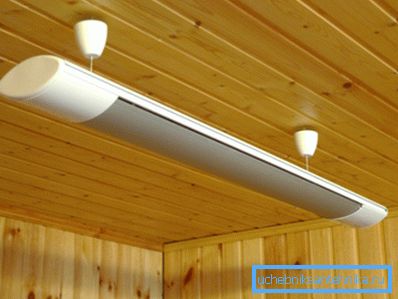

Плафонски инфрацрвени грејач.

Конвекција и подно грејање

Узорак загријавања собе са точковним изворима топлоте са релативно високом температуром (радијатори, конвектори, регистри, итд.) Од којих смо навикли од детињства називамо конвекцијом. Сваки грејач генерише проток конвекције; ови токови прожимају ваздух у соби.

Главни проблем конвекционог грејања је да су температуре у загрејаној просторији изузетно неравномерно распоређене.

Не само то: они су такође неефикасно дистрибуирани. Под плафоном, температура је 5-8 степени виша него на нивоу људског раста. Да ли проводите много времена на плафону?

Један од нежељених ефеката прегријавања ваздуха близу плафона је нагло повећање цурења топлоте кроз плафон. Губици топлоте су директно пропорционални температурној делти између страна омотача зграде.

Алтернатива за грејање конвекцијом је топао под. Подна површина се загрева на температури од 25-35 степени помоћу кабла, гријача филма или цеви са водом.

Као резултат:

  • Температура је максимално управо тамо где постоји потреба - на нивоу пода.

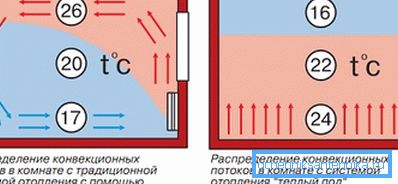

Расподела температуре.
  • Термичка завеса која спречава замрзавање зидова формира се око читавог периметра простора.
  • Смањивањем просјечне температуре у просторији обезбеђује се значајна уштеда енергије.

Грејање воде

У случају употребе течног расхладног средства, класификација система грејања је могућа са неколико других параметара.

Централно и аутономно

У системима ДХ, извор топлоте је ЦХП или котловница. Носач топлоте - техничка вода - се транспортује преко топловодних линија; циркулација у засебним колима осигурава се разлика између феед и повратних навоја.

Функцију спојнице између аутопута и система грејања објекта врши чвор лифт-а.

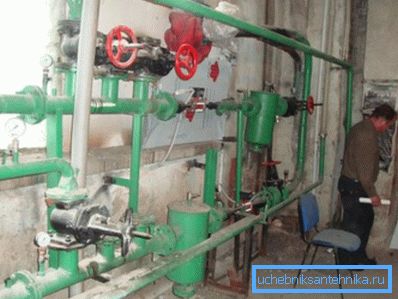

Типична монтажа лифта.

У њему:

  • Диференцијал између навоја је изравнан. На стази досеже 3-6 кгф / цм2; истовремено, за стабилну циркулацију кола у разумној величини довољна је кап по 0,2 кгф / цм2.
  • Обезбеђено је укључивање дела волумена хладњака из повратног кола на рециркулацију. Стога се смањује температурна варијација између најближег чвора лифт-а и најдаљег броја уређаја за гријање.
  • Регулисан је начин рада система за довод топле воде (довод топле воде). У зависности од температуре довода, ПТВ се напаја из директног или обрнутог навоја.

У случају аутономног система, имамо посла са затвореном петљу испуњеном носачем константне запремине и није повезан са спољним предметима. Топла вода није узета из кола.

Циркулацијска стимулација

У ДХ систему, расхладно средство се управља диференцијалом између навоја. А шта је са аутономним круговима?

Постоје две могуће опције.

  1. У систему са присилном циркулацијом обезбеђен је циркулациона пумпа - уређај са релативно ниском снагом, често са могућношћу постепеног или глатког подешавања капацитета.
  2. Гравитациони системи раде због разлике у густини између загрејане и хладне течности. Од котла се креће дуж тзв. Убрзавајућег колектора и полако се враћа кроз радијаторе, ослобађајући топлину уз пут.

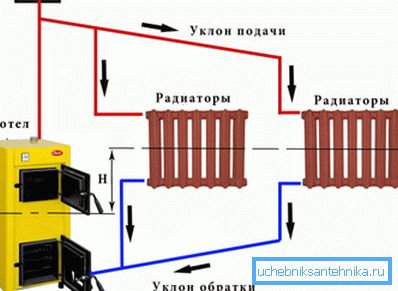

Типичан систем гравитације.

Корисно: лако је надоградити гравитациони систем да би се убрзао циркулација у њој постављањем циркулационе пумпе у колу својим рукама. Упутство је сасвим једноставно: пуњење је прекинуто од стране вентила или неповратног вентила са које стране се уметају уметци на пумпу. Сидебарс су опремљени зумом испред пумпе и пар запорних вентила.

Један и два система цеви

Распоред хладњака на уређаје за грејање може бити једнослојна и двоцевна. У првом случају, радијатор преломи једино пуњење или, рационалније, сечење паралелно са њим. У другом, сваки грејач је краткоспојник између доводних и повратних цеви.

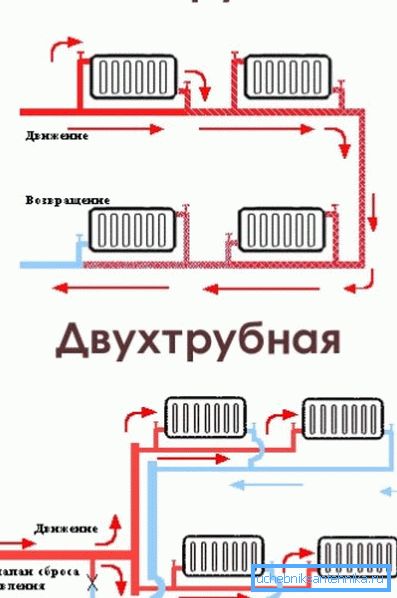

Једно и два цевна ожичења.

Важна тачка: у другом случају, систем захтева обавезно балансирање - постављање пропусности батерија помоћу вентила за регулацију притиска. Без тога, радијатори далеко од котла једноставно неће радити.

Вертикално и хоризонтално

Ленинградка - једносмерни прстен око периметра куће са паралелним батеријама, типичан је хоризонтални систем. Станица за грејање у стамбеној згради је типична вертикална. Као што можда и погодите, оне су често комбиноване: на пример, у истој стамбеној згради са вертикалним постољем поред хоризонталног флаширања.

Комбиновани систем: хоризонтално пуњење и вертикални подизачи.

Пролаз и мртви крај

Ако расхладна течност од излаза котла до довода не мења смер кретања у супротно - ово је пролазни систем. Ако се промене - мртво.

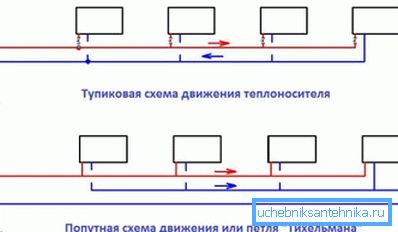

Шема пролаза и застоја.

Топ и дно флаширање

У стамбеним зградама можете пронаћи двије врсте жичара.

  • Дно пуњење значи да је довод и повратни ток у подруму. Подизачи су повезани у паровима помоћу краткоспојника на тавану или на горњем спрату. Сваки пар дизалица кратког споја доводних и повратних цевовода.

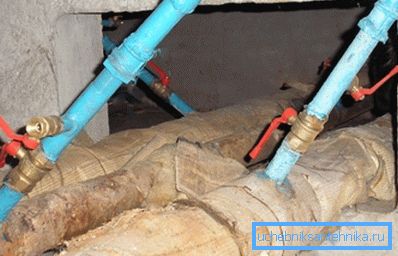

Боттом боттлинг: проток и повратак у подруму.
  • У случају горњег пуњења, феед се помера на поткровље и опремљен је резервоаром за сакупљање ваздуха. Сваки подизач мора бити искључен у две тачке; али када започнете систем, постоје проблеми мање по реду: не морате да испуштате ваздух на сваком пар рисера, већ само у једном резервоару.

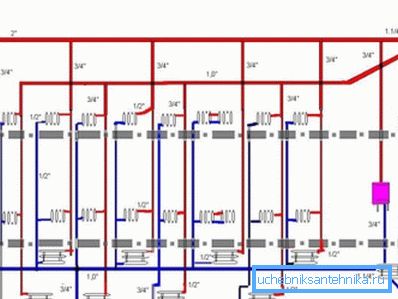

Горње флаширање: хранити се на тавану.

Прикључни радијатори

Сегментни грејачи могу бити повезани на напојне линије на више начина.

  • Бочна веза је најпогоднија у смислу естетике. Међутим, са великом дужином уређаја, спољни делови ће бити знатно хладнији од првог из линије.

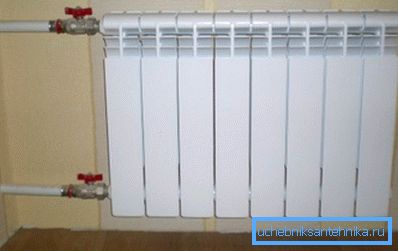

На слици - радијатор са бочним везама.
  • Дијагонална веза ће омогућити да се батерија загреје дуж целе дужине.

Савет: да се повежете са лијевим саобраћајем, не користите замах, већ Американца. То ће значајно поједноставити демонтажу и уградњу радијатора.

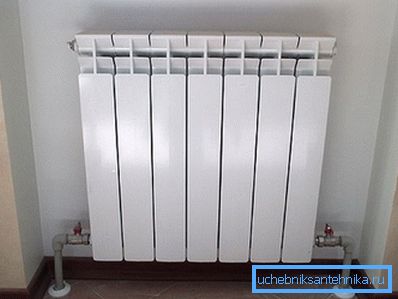

  • Коначно, шема са доњег доле не само да ће једнако загријати радијатор, већ и ослободити потребе за испирањем. Континуална циркулација кроз доњи колектор не дозвољава да се муља. Недостатак такве везе је потреба да се горњи утикач испоручи са Маиевски вентилом и да се крвари ваздух на сваком старту.
Веза по шеми

Закључак

Надамо се да ће наш увид у теорију, иако донекле површно, бити корисном читаоцу. Као и обично, приложени видео ће му понудити додатни материјал.

Успехи!
