Која је растојање у средини у радијаторима: димензије

Удаљеност између заглавља радијатора је једна од важних техничких карактеристика на којима зависе димензије производа. Димензије утичу на могућност инсталације, нарочито ако је батерија планирана за постављање у нишу или испод прозора. Правилно одабрана величина производа неће кршити основне оперативне стандарде на којима зависи нормалан пренос топлоте.

Општи преглед врста радијатора и њихове димензије

Постоји неколико главних група радијатора које се разликују у дизајнерским карактеристикама:

1. Секција.
2. Панел челик и биметал.
3. Конвектор.
4. Ауторски модели, прилагођени, без сличних облика, али обављају своје функције.

Коришћен материјал и карактеристике дизајна уређаја за грејање одређују:

• отпорност на ударање воде;
• корозија;
• загађење и скалирање;
• интензитет преноса топлоте и друге компоненте успеха.

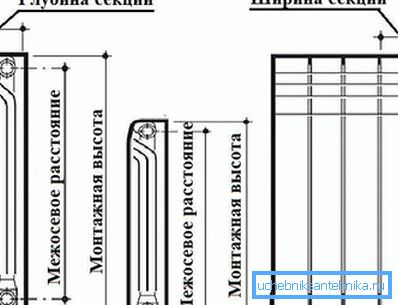

Што се тиче величине, разлика у висини између горњег и доњег манифолда (средишња дистанца) утиче на могућност уградње грејача. Најчешће су уграђени у нише испод прозора, ако је отварање прозора довољно велико, онда се висока батерија једноставно не уклапа.

Овај параметар је посебно важан за системе са природном циркулацијом. Чињеница је да се притисак у систему ствара због разлике у висини између довода воде на батерију и котла, што је већа та вредност, то је већи природни притисак у цијеви.

Обрати пажњу! На примјер, средишња даљина радијатора од 250 мм има смисла одабрати само под врло малим прозорским праговима. У том случају, можете поставити батерију чак и испод висине прозора од 50-60 цм.

Панелни грејачи су све заварени расхладном средством између две ребрасте плоче са размаком између њих до 1 цм. Оваква површина повећава површину загрејане површине и пренос топлоте - зрачење и конвекцију. Скромни капацитет доприноси брзом преносу топлоте - ефикасност достиже 75%, али се брзо охлади.

Недостатак производа:

• у својој рањивости за водени чекић, што их чини неприкладним за употребу у системима централног грејања;
• кородирају из киселе воде;
• немогуће је дуготрајно одводити воду због исте корозије, али већ у контакту са кисеоником.

Сегментне батерије су добре могућности за њихове конструктивне промјене - повећање / смањење броја секција за промјене снаге или поправке. Биметални уређаји су заменили традиционално крхко али издржљиво ливно гвожђе са високом инертношћу.

У њима, расхладна течност пролази кроз челичне цијеви са алуминијским плочама са високом топлотном проводношћу.

Биметална батерија је оличење две предности у једном производу, и то:

• челик издржава нестабилан притисак и агресивно окружење;
• Алуминијум одмах реагује на промене температуре.

Обрати пажњу! Од недостатака можемо приметити само трошкове. Цена биметалног радијатора може бити 2-3 пута већа од цене од ливеног гвожђа или челика.

При избору биметалних батерија потребно је узети у обзир пречник вертикалног и хоризонталног канала, а не само средишњу дистанцу. Што се тиче димензија, најпопуларније се могу сматрати модели са разликом између отвора за брадавице од 500 мм (укупна висина грејача је 570 мм).

Али у вакум батеријама једноставно не постоји појам "растојање центра". Чињеница је да користе само једну проточну цев кроз коју циркулише течност и постиже се равномерно загревање површине услед испаравања течности која пропушта.

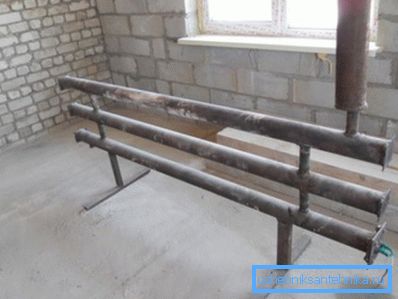

Тубуларне батерије - регистри, супериорни пресек компактности и различитих облика. Одсуство цурења на зглобовима је осигурано заваривањем фрагмената, они издржавају радни притисак до 15 атм., Али танки зидови слабо држе водени чекић. Регистрима је могуће израдити властите руке, одабир произвољног размака између цеви.

Прочитајте више о димензијама радијатора

У техничкој документацији за грејне уређаје поред издувних гасова, морају бити назначене димензије, као и растојање у средини. У зависности од врсте и произвођача, димензије грејача могу варирати.

Биметални радијатори

Од свих величина батерија, размак између колектора може се сматрати одлучним - то је величина производа који зависи од тога. А ако се дужина уређаја може варирати, тада висина може постати камен спотицања. Овај параметар је означен бројем након имена модела, на пример, АЛУКС 200. Стандардно растојање средишта за алуминијумске радијаторе је 350 и 500 мм, али ова цифра може варирати од 200 до 800 мм.

На пример, у италијанским сегментним моделима АЛУКС 200 са истом висином од 245 мм и дубином од 100 мм, свака секција је дуга 80 мм са снагом од 92 В. Максимална дужина је 1280 мм (16 секција) снаге 1472 вати. Модел АЛУКС 350 са висином од 395 мм има исте димензије и број секција, са снагом од 138 В, АЛУКС 500 има висину од 545 мм са дијелом снаге од 179 В.

Опсег стандардних величина биметалних батерија укључује средишње растојање од 200 до 500 мм. Али висина уређаја може се мало разликовати у зависности од произвођача. На пример, ако је овај параметар 500 мм, висина Рифар Монолита је 577 мм, а модел Германиум Нео - 560 мм.

Биметални радијатори са средишном растојањем од 450 мм нису доступни. Дакле, неопходно је да уређај за грејање буде најближи величини.

Обрати пажњу! Ако висина цеви не одговара средишној удаљености, увек можете да их смањите или разблажите. Само је важно да транзиција буде глатка, а не под углом од 90 °.

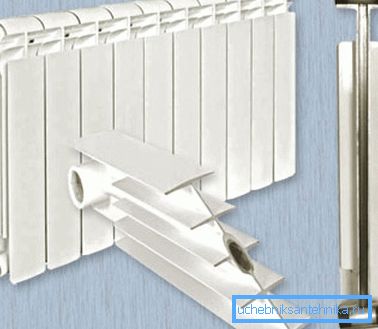

Дизајн биметалног радијатора обезбеђује, поред 2 хоризонталне цеви, и тање вертикалне челичне цијеви кроз које циркулира хладњак. Али у малим моделима можда нису. На пример, када је висина грејног уређаја око 20 цм, она ће се добро загријати од 2 хоризонталне цеви.

Радијатори од челика

Такви модели се сматрају класиком и користе се више од 150 година, наравно, изглед је претрпео значајне промене, али сама идеја остаје иста. Овај тип акумулатора је чак издао посебан стандард - ГОСТ 8690-94.

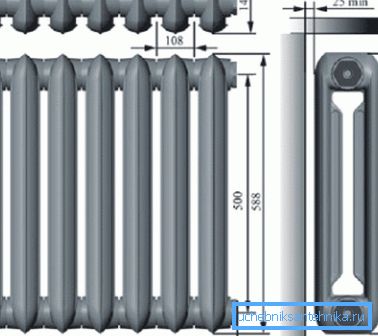

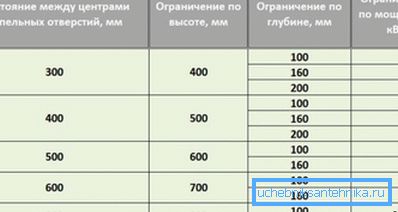

Према овом документу, распон удаљености између отвора брадавице је од 300 до 800 мм, при чему је укупна висина уређаја од 400 до 900 мм.

Што се тиче сорти таквих уређаја за грејање, произведени су модели са 1, 2 и 3 канала, облик самих секција такође може бити различит. Да не бисте били збуњени при избору батерије, једноставно знајте карактеристике уређаја за означавање.

Према ГОСТ 8690-94, када је означавање, параметри радијатора означени су као:

• његова дубина;
• растојање између централних оса отвора за брадавице;
• Пошто је притисак у систему грејања значајан, максимални радни притисак се такође евидентира у ознакама;

Обрати пажњу! Ливено гвожђе је крхко материјал, па зато не толерише хидрауличне шокове. Ако такви појави нису неуобичајени у систему гријања, боље је одбацити ливене батерије и изабрати челични или биметални аналог.

• означава број секција, као и стандард који се користи.

Ако желите да изаберете средишњу удаљеност радијатора за грејање 450, онда можете изабрати батерију са најближом вредност овог параметра 400 мм и благо смањити цев. Стандард не предвиђа ослобађање уређаја за грејање са растојањем од 450 мм између отвора за брадавице.

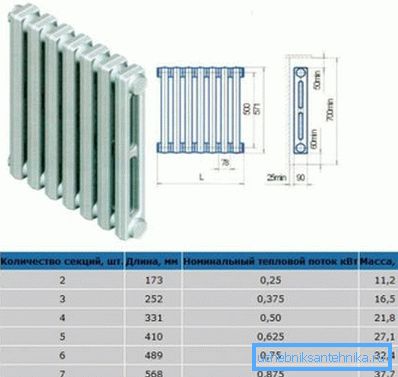

Означавање обично указује на топлотни капацитет једног одсека. На пример, унос МС-140М-500-0.9 значи да један одсек може да даје 140 В топлоте, средишно растојање је 500 мм, радни притисак је 9 атмосфера.

Алуминијски радијатори

Главна разлика између алуминијумских радијатора и биметалних радијатора јесте то што су цеви, рамови дуж кога помера хладњак, направљени од алуминијумске легуре. У биметалној су направљени од челика или бакра, а алуминијум се користи само за пераје.

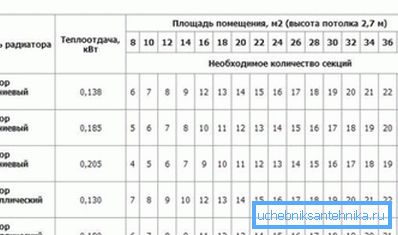

Што се тиче опсега величине, минимална вредност се може сматрати 150 мм, а горњи праг је ограничен на 800 мм између осовина отвора за брадавице.

Сходно томе, промене величине и напајање батерије:

• висина беба од 150 мм погодна је за домове са великим прозорима, неће блокирати поглед са прозора. Сет садржи ноге тако да није потребно поправити га на зид;
• велике величине 700-800 мм имају високу топлотну преносивост због развијене површине радијатора;
• али најбрже трчање може се сматрати величином од 400-500 мм између оса отвора брадавице. Ово су батерије које се користе у већини станова.

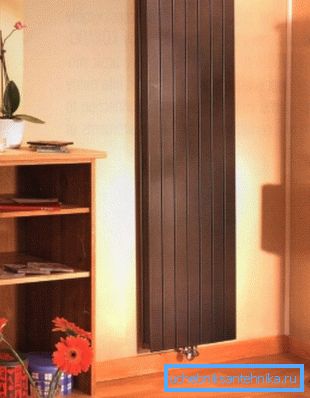

Такође треба истакнути вертикалне радијаторе. Ако испод прозора за постављање уређаја за гријање није веома згодно, онда упуте за дизајн собе омогућавају вам постављање вертикалног радијатора у угао. Мало је ширине (буквално 5-7 секција), али овде висина може да достигне 2 метра.

У случају алуминијумских радијатора, средишње удаљеност износи од 1.200 до 2.000 мм. Истина, ефикасност такве батерије је донекле нижа у поређењу са конвенционалном, јер се њен дио налази у горњем делу собе, где је температура нешто виша од оне на поду.

Димензије челичних радијатора

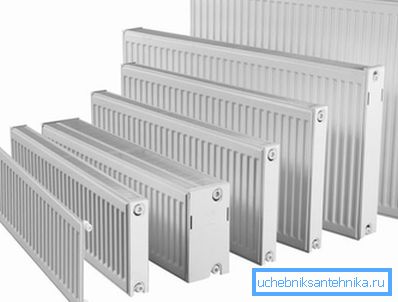

Укупне димензије панелних челичних радијатора су у распону од 20-90 цм, а аксијални растојање је 5-7 цм мањи од висине. Произведени су уређаји са интер-аксијалном растојањем од 450 мм, а ова стандардна величина је одсутна у ливеном гвожђу, биметални колути.

Челични радијатори такође могу бити вертикални, максимална висина у овом случају може бити 2-3 метра. Али чешће се користе конвенционални модели.

Такође, регистри су направљени од челичних цеви (то је због лакоће челика за заваривање и његове чврстоће). Али не постоје ограничења за ову врсту грејача, а пречник се бира на основу жеље купца, као и преноса топлоте са грејача.

На крају

Раздаљина центра је важан параметар у сваком модерном радиатору. Од ове величине зависи од висине уређаја и стога је могућност уградње у нишу испод прозора. Распон величина модерних радијатора ће им омогућити да буду инсталирани како у редовном стану тако иу великом прозору.

Видео у овом чланку садржи низ корисних савјета о избору радијатора за грејање за ваш дом.
