Који се колектори користе за системе грејања

12-05-2018
Грејање

Ваздух у систему грејања је у стању да нарушава свој рад, уз то, вишак кисеоника постаје катализатор за корозивне процесе. Иако се у течном хлађају не пада, додатни уређаји за његово уклањање неће бити сувишни. У том случају користите посебне контејнере у којима се сакупљају, а затим се производе са вентилом. Због тога се не искључује само вишак ваздуха из круга гријања, него се и притисак нормализује.

Пријемници за одлагање вишка ваздушних маса у круговима грејања зграда

Дизајн карактеристике

Типичне величине и дизајн колектора зрака засноване су на пречницима линија. Размотрите њихове карактеристике и функционалност детаљније:

Образац
  1. Производи могу имати равно или елиптично заварено дно.
  2. Одозго је глуво, испод ње заварено је у цев за снабдевање и испуштање расхладне течности, као и цев за издувавање ваздуха.
Дизајн и начин пласирања
  1. Постоје вертикалне и хоризонталне структуре. Можете их повезати ручно.
  2. Они се разликују у месту инсталације на цевоводу:
    • вертикално постављено на највишу вертикалну тачку контуре;
    • хоризонтално причвршћује у највишој хоризонталној тачки контуре.
    1. Вертикални производи су мањи по површини, погодно је да запослени раде са њима.
    2. Хоризонтално - олакшава праћење параметара и одржавање мјерача притиска, као и друга опрема која се налази на њима.
    Вертикални тип производа са елиптичким завареним дном

    Акумулирани ваздух се испразни ручно или аутоматски. Цена производа зависи од многих параметара, као што су димензије, па стога варира у различитим границама.

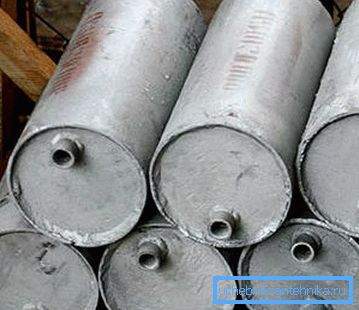

    На слици - хоризонтални резервоари са равним дном.

    Системи за одзрачивање

    Постоје две главне, о којима ћемо говорити у наставку:

    1. Аутоматски систем је погоднији за употребу, док током његовог рада није потребно редовно одржавање пријемника. У таквим производима уграђен је издувни вентил и за контролу користи се унутрашњи хидростатички притисак.
      Аутоматски резервоар за растерећење притиска

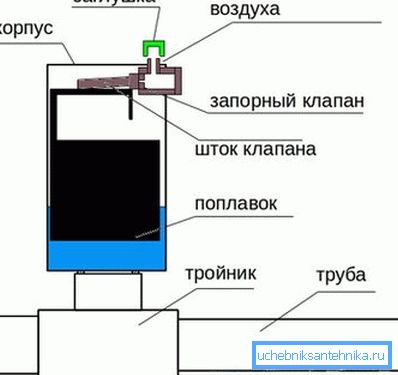

      Принцип рада је повезан са нивоом пловка у пливајућој комори. Када ваздух у резервоару га спусти, у израчунаном тренутку бјеже кроз отвор који се отвара са издувним вентилом. Чим притисак расхладног средства постане довољан, вентил се затвара.

    2. Ручна верзија треба укључити посебно израчунат распоред који регулише отварање вентила и ослобађање ваздушних маса кроз подручје круга грејања стамбене куће.

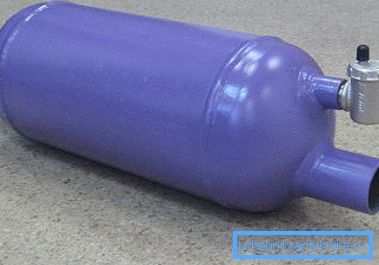

    Производ са ручним прекидачем

    Врсте

    Резервоари за сакупљање ваздуха су:

    1. Тече - уграђени су у цевовод. У хоризонталном положају, ваздух се исцрпљује помицањем воде до горњег дела пријемника неовлашћено. Вода у таквим водоравним колекторима за ваздух никад не замрзава, стога инструкција омогућава уградњу ових производа у неогреване просторије. Димензије пријемника знатно премашују главни цевовод, омогућавајући концентрацији ваздуха на врху пријемника. (Погледајте и чланак Електрични конвектори за грејање: карактеристике.)

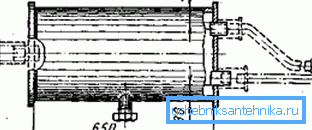

    Дијаграм инсталације хоризонталног пријемника у грејном водоводу
    1. Неповратни - прикључени су на цевовод са славином, који се испразни одвојено. У овом дизајну, ваздушни мехурићи не могу пасти у грану, само пролазећи.
    Разлика између текућих и нестружених пријемника међу собом

    Све врсте производа су дизајниране за следеће параметре:

    • радна температура расхладног средства - до 150 ° Ц;
    • притисак у кругу 0.6 МПа и 1.2 МПа.

    Савет: водите рачуна да су сигурносни вентили уграђени у производе за пражњење ваздуха у случају нужде.

    Осим засебних пријемника, примените централизовано уклањање ваздуха користећи ваздушни канал. У том случају, ресетујте дизајн зрачне петље у којој је инсталиран вертикални колектор зрака. Она производи аутоматско ослобађање ваздушних маса у експанзиони резервоар.

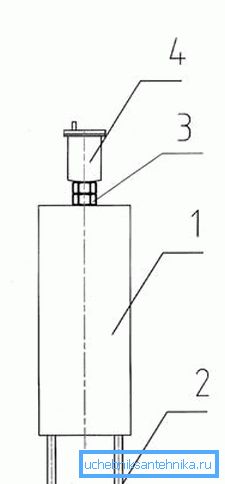

    Дијаграм инсталације вертикалног пријемника

    Карактеристике пражњења ваздуха из система грејања

    У производњи система грејања сопственим рукама, потребно је обезбедити метод за уклањање вишка ваздушних мехурића из њега. Стога, пре него што бирате опрему, препоручујемо да узмете у обзир различите опције за циркулацију расхладног средства око круга. Ово ће омогућити оптимално позиционирање и избјећи техничке грешке у будућности.

    Аутоматско управљање вентилом

    Положај пријемника зависи од система циркулације расхладне течности у кругу грејања.

    Дешава се:

    1. Природно - у овом случају, расхладно средство се подиже под углом у експанзиони резервоар, у коме се прикупљају сви ваздушни мехурићи.
    2. Принудно, за кретање расхладног средства око кола помоћу циркулационе пумпе. У том случају, ваздух треба уклонити из најдаљег нивоа.

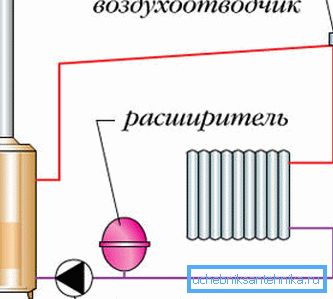

    Постављање аутоматског пријемника у присилни систем грејања

    Савет: када спуштате излаз масе цеви ваздушног вода или конвенционалног колектора ваздуха.

    Закључак

    Колектори ваздуха су вазни и саставни су елементи система грејања. Поузданост зависи од њиховог правилног смештаја и опреме са контролним и управљачким уређајима.

    Због тога је приликом састављања плана за загревање зграда неопходно обезбедити и ефикасне механизме за уклањање ваздушних маса, што ће побољшати циркулацију у систему, преношење топлоте, а такође ће повећати свој вијек трајања. Видео у чланку ће вам помоћи пронаћи додатне информације о овој теми.
