Који су системи грејања: вода, ваздух, топли под и

Који су системи грејања и на који се основи они класификују? Морамо се упознати са доказаним дугорочним шемама за пословање који се користе у приватним и стамбеним зградама, као и релативно новим рјешењима која тек почињу постати популарна. Па, хајде да започнемо.

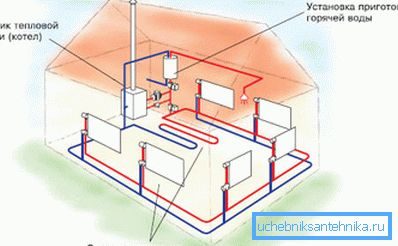

Грејање воде

Ови системи грејања имају заједничку особину: течност за пренос топлоте се користи за транспорт топлоте од извора топлоте до грејача.

Напомена: супротно имену, вода увек не игра ту улогу. Салт раствори, етилен и пропилен гликол користе се и моторно уље. Позитивно се упоређују са водом на много нижој тачки смрзавања, што омогућава да се не бојите одмрзавања цеви и батерија.

Грејање воде, пак, може се класификовати у складу са дугим низом знакова.

Извор топлоте

У тој улози могу бити:

• Котларница или ЦХП. Хлађење се транспортује до куће дуж две линије термички изолиране руте (снабдевање и повратак); На улазу у кућу постављен је склоп лифта, који стабилизује параметре температуре грејања због укључивања дела хладњака у рециркулацију. Главни недостатак схеме је велики губици топлоте током транспорта.

Обрати пажњу! Ове губитке плаћа крајњи корисник. Дакле, постоје многи који желе прећи са централног грејања на аутономне врсте грејања.

• Главни гас. Гасни котао обезбеђује минималне трошкове загревања (око 70 копецева по киловат-сату топлоте). Тренутно иу блиској будућности ово је најисплативије решење. Гас у гасним цилиндрима и резервоари за гас је много скупљи - од 1,8 до 2,8 рубле / КВ * х.

• Дрво, угаљ. Трошкови су нешто већи (1,1 - 1,4 рубља / КВ * Х). Главни недостатак је ниска аутономија котлова: они захтевају периодично пуњење горива и уклањање пепела.
• Котао на дизел гориво, напротив, не тражи пажњу власника недељама. Недостаци укључују потребу за складиштењем велике количине горива, мириса, високог нивоа буке током рада соларног горионика и високе цене топлоте (3,2 рубле / кв * х).
• Коначно, електрични котлови свих врста. (Тенов, индукција и електрода) су најприкладнији у раду и сигурни. Не захтевају често одржавање или уклањање производа сагоревања. За све добро које морате платити; у овом случају, прилично специфичан новац по стопи од 3,6 - 3,8 рубља по киловат-сат.

Циркулација хладњака

Може бити природно и присиљено.

Корисно: примењене шеме инсталације које могу радити у оба начина. У том случају, убацивање пумпе у пуњење великог (од ДН 32) пречника се испоручује са обилазницом. Потребно је тако да ограничење цјевовода не смањује већ ниску хидрауличну главу у режиму природне циркулације.

Правац кретања течности за хлађење

То може бити мртво и пролазно.

1. Тип несталог типа система грејања подразумијева да се у различитим дијеловима склопа хладњак помера у супротним правцима.
2. Следећи саобраћај значи да вода, антифриз, уље, итд. Нису у било којој тачки кола. не мењајте правац кретања на супротно.

Топ и дно флаширање

Овде је све једноставно: шема са горњим пуњењем претпоставља да је кревет за грејање (хоризонтална грана цјевовода који повезује подизаче) на поткровљу, а кревет повратног тока је у подруму.

У случају мањег флаширања, обе плоче су разведене у подрум. Подизачи су повезани у паровима; сваки пар је повезан са краткоспојником на горњем спрату куће или у подруму.

Лаиоут

Одвојите вертикално и водоравно ожичење; Изгледи, изгледа, су интуитивно разумљиви и не требају коментари. Међутим, вреди разјаснити да су у стварном свијету комбиновани типови система гријања честичнији. На пример, у типичној стамбеној згради, подизач је вертикални распоред, али флаширање је хоризонтално.

Прикључивање уређаја за грејање

На основу тога разликују се једнострука и двоцевна кола.

1. У првом случају, пуњење је прстен између улазних и излазних цеви котла или кућних вентила у склопу лифта. Уређаји за грејање су га раздвојили или, што је много разумније, паралелно са флаширањем.
2. Друга схема подразумијева да је сваки радијатор или конвектор јумпер између напајања и повратног пуњења.

Напомена: уопште, двоцевно коло захтијева дуљење сваког инструмента и балансирање система када се започиње кориштењем џокова. Упутство је повезано са чињеницом да ће иначе циркулација проћи кроз уређаје који су најближи котлову или лифту, што је преплављено од одмрзавања далекометних радијатора.

Егзотично

Колико је грејање поред уобичајених и широко коришћених шема са течним расхладним флуидом?

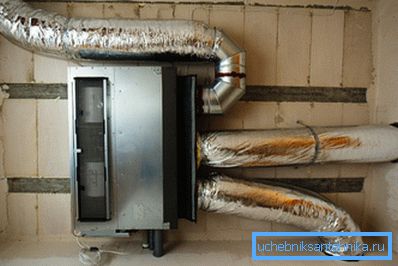

Аири

У улози хладњака служи обичан ваздух. С обзиром на то да је специфични капацитет топлоте мали, велике количине морају бити транспортиране; Системи за грејање ваздуха се често комбинују са вентилацијом.

Решење је занимљиво у одсуству уређаја за грејање у унутрашњости. Главни недостатак је тај што је скривена инсталација ваздушних канала могућа само у фази изградње или већег поправка куће.

Топле под

У улози гријача служи се читава површина пода. У ту сврху, цеви са топлотним носачем, грејним каблом или грејачем за филм се постављају у кошуљицу или испод завршне облоге. Рад се лако може урадити ручно, без учешћа стручњака.

Грејан под је занимљив за његову ефикасност. Не, цена киловат-сата топлоте се не мења: зависи само од извора топлоте. Уштеде се постижу ефикаснијом дистрибуцијом температуре и мање цурења кроз плафон.

Инфрацрвени

Већина топлоте се преноси са грејног елемента на објекте и људе у просторији због топлотног зрачења, а не конвекције. Пошто грејачи директно утичу на температуре рецепторе становника куће, температура у соби се може смањити на 15-16Ц без најмањих неугодности. Стога поново уштедите енергију.

Закључак

Наравно, наш миниатурни преглед могућих решења у области грејања не тврди да је потпун. Приложени видео ће га допунити корисним и едукативним материјалом. Успехи!
