Котлови за грејање у домаћинству: преглед и карактеристике

За загревање виле у овом тренутку користе се пећи, камини, ваздушни вентилатори, као и плински, електрични, дизел и чврста горива, котлови на домаћинству, који могу бити различите модификације и раде према различитим принципима.

Инсталација одређеног уређаја за гријање зависи од техничких услова пројекта изградње, као и од могућности коришћења једне или друге врсте енергетског ресурса, односно, да ли имате природни гас или да ли је ваша кућа електрифизирана.

Котлови на чврста горива

Међутим, одабићеш себе, али ћемо вам рећи од којих модела можете генерално направити овај избор, односно објаснити како они раде, а приказаћемо и видео снимак у овом чланку.

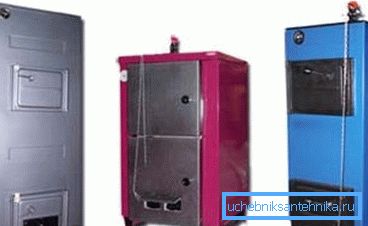

Котлови на чврста горива

Традиционално

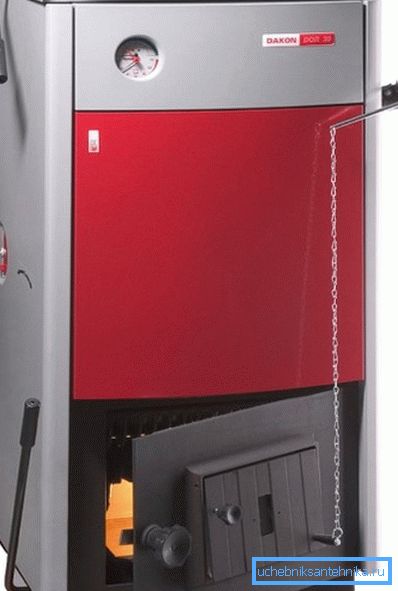

ДАКОН ДОР 12

Хајде да погледамо како се котлови на чврста горива користе на примјеру ДАКОН ДОР 12 - овај модел има потпуну аутономију (не зависи од струје), а практично свако чврсто гориво (дрво и угаљ) се овдје користи, али оптималан материјал за сагоревање је угаљ. Подешавање снаге врши се помоћу амортизера (термомеханичког регулатора), који повећава или смањује проток ваздуха у комору за гориво и крвари.

Размењивач топлоте за ДАКОН ДОР 12 израђен је од изузетно јаког топлотно отпорног челика, али постоје и модели где су измјењивачи топлоте израђени од ливеног гвожђа - због дебелих зидова, животни вијек уређаја се повећава. У овом случају, сагоревање горива обезбеђује високу ефикасност сагоревања, то је због специјалног дизајна коморе за гориво.

Он користи примарни и секундарни ваздух, који се регулише не само вентилом, већ и системом окретања и нагињања решетке, као и ручице за руковање које се налази на бочној страни котла.

Сегменти отпорни на топлоту и ватросталне плоче у комори за сагоревање су катализатори сагоријевања, а поред тога повећавају вијек трајања уређаја (не брину толико брзо). На вратима панела за пепео, која је такође катализатор сагоревања, монтира се регулациона душа - она ​​регулише прилив примарног ваздуха. На бочним панелима, у њиховом средњем дијелу, постоје посебни отвори за напајање и подешавање секундарног ваздуха.

Напомена Полуга за тресење, која је доступна у скоро свим моделима, омогућава да се отвори отвор за гориво како би се одвојио пепео или шљака из горионика. Скоро сви котлови ове врсте имају термоманометар на предњој страни. Гориво се може утоварити одозго, са стране или аутоматски, преко контејнера за утовар са којим се испоручују неки котлови.

Гас Генератор

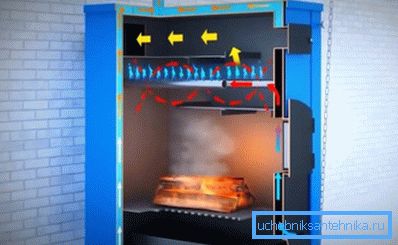

Принцип рада котла за пиролизу

Пиролисис или гасни генератори котлови за гријање са чврстим горивима раде сасвим другачије, за разлику од традиционалних јединица, они производе минималну емисију производа сагоревања у атмосферу, с обзиром да гориво скоро сагорева.

Принцип рада је ослобађање пиролизног гаса на температури од 200 ° Ц и недостатак кисеоника, мешање са топлим секундарним ваздухом и коначно сагоријевање овог гаса у накнадном пражњењу.

Једноставно речено, чврсто гориво се ставља у примарну комору за гориво и, након довољног паљења, приступ примарног ваздуха, који кроз дуваљку испод решетке подржава сагоријевање, знатно је смањен - дрво или угаљ једноставно пуше, што значи интензивну еволуцију гасова пиролизе. Подешавање се врши помоћу специјалних вентила.

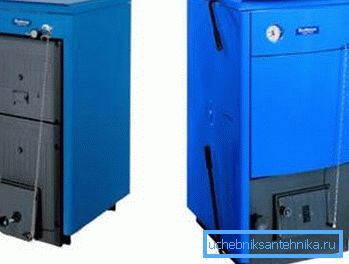

Котлови на чврсто гориво дуго гори

Ослобођени гас пиролизе (продукт топлотног разлагања горива) улази у комору за накнадни пражњење, а током преласка котла у мод генерације гаса секундарни ваздух улази у комору за накнадну испуштање која достигне потребну температуру дуж пута (кроз пећ) и улази у термохемијску реакцију са гасом пиролизе.

Овај загрејани секундарни ваздух не протиче произвољно, већ путем специјално калибрираних отвора у накнадном снопу, који вам омогућава да прилагодите брзину процеса и, дакле, снагу бојлера.

Напомена Приликом сагоревања чврстог горива као што је горе описано, најмање 90% чврстог материјала и производа термичког разлагања гори, што указује на високу еколошку чистоћу котлова на гас. Ефикасност таквих котлова је до 85%, а модул за контролу снаге може радити у распону од 60% до 65%.

Диесел (мазут) котлови

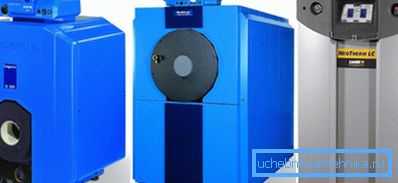

Котлови на мазут за домаћинство

Најтраженија врста горива за такве котлове је соларна енергија и инструкција инсистира на одвојеном складиштењу горива, односно не у самој котларници, већ у другој просторији или у некој врсти контејнера како би се избјегла ватра.

Јединице могу бити направљене:

  • било од челика;
  • било од ливеног гвожђа.

Али за куће у селима, предност се, по правилу, даје другој опцији - њен положај током рада је најпоузданији. Али челични модели су направљени за под и за монтажу (зид), иако монтирана верзија никако није најбољи продавац упркос чињеници да има дебео слој топлотне изолације.

Садашње професионално одржавање ове врсте уређаја обично се своди на техничку контролу млазнице и горионика горива, као и редовног чишћења димњака. Према методи производње топлотне енергије, котлови на течном гориву подијељени су на традиционалне и кондензоване, гдје је друга опција продуктивнија јер омогућава коришћење максималне количине енергије саме инсталације.

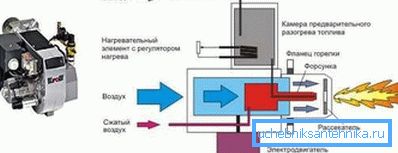

Принцип рада дизелског котла

Принцип рада дизел агрегата је грејање измењивача топлоте, који се обично чине од ливеног гвожда мање често од челика отпорног на топлоту, који се јавља код горионика, а главна разлика је у томе што могу бити:

  • једнократно,
  • двостепени,
  • модулација.

Разлика у степенима је пространа опсег подешавања. Дакле, једнофазни горионици уопће нису регулисани, односно имају константну грејну снагу, двостепени горионици, односно, имају два нивоа, али модулација може бити подешена на било који одговарајући мод за одређени случај.

Дизелски котлови за грејање модерних кућа опремљени су електронском контролном јединицом која аутоматски контролише систем и искључује га у случају проблема са опремом, одржава подешену температуру и има неколико нивоа заштите. Јединице могу бити једнокреветне - дизајниране само за грејање зграде, двоструке струје - са додатном функцијом топле воде и двоструког круга са котлом, гдје је функција топле воде у сталном режиму.

Пажња! Не покушавајте да потражите продају атмосферског горионика за течно гориво - не постоје! Процес сагоревања горива се јавља тек након што га брише млазница.

Електрични котлови

Грејни елемент

Принцип рада грејног котла

Објашњење фотографије:

  1. Грејаци се налазе на врху и дну;
  2. Течни измењивач топлоте;
  3. Изолациони течност;
  4. Експанзиони резервоар;
  5. Сигурносни вентил ОБ;
  6. Сензор притиска;
  7. Хидро група (цеви, славине и вентили);
  8. Издувни вентил измјењивача топлоте: А - повратак из система, Б - довод система

Најчешће, котлови који раде на грејним елементима, производе монтажни тип за монтажу на зид и то је прилично оправдано. Дубина уређаја обично не прелази 25-30 цм, а да не помињемо одличан дизајн јединица, који се врло добро уклапа у било који унутрашњи простор.

Можете одабрати одговарајућу микроклиму собе за вас подешавањем жељене температуре, а ову функцију обезбеђују окидачи термостатских вентила, опремљени сензорима који надгледају температуру у соби и у грејном кругу.

Тубулар Елецтриц Хеатер Блоцк

Цевасти електрични грејач је направљен од челика, бакра или титана, а у овој цеви постоји спирала, која је израђена од нихрома и контактне шипке се лете на крајевима. Спирала у металној цеви је притиснута кварцним песком, а контактне шипке су фиксиране са порцеланским чеповима, тако да ницхроме нема контакт са вањским окружењем.

ВАИЛЛАНТелоБЛОЦК (зидна монтажа)

Снага котлова који раде из мреже 220 / 380В могу се знатно разликовати једни од других, али за кориштење у домаћинству се, по правилу, користе једнофазне (220В) јединице, гдје излаз може бити од 2 до 30 кВ.

На примјер, на врху фотографије видите немачки модел ВАИЛЛАНТ елоБЛОЦК, који се налази на другом мјесту у свијету по популарности на тржишту. Снага таквог уређаја може бити око 6-28 кВ, тако да увек можете изабрати прави модел за двориште са било којом површином загрејаног простора.

Модел ВАИЛЛАНТ елоБЛОЦК има максимални режим грејања воде до 85 ° Ц, што је карактеристично за већину свих сличних котлова који раде на грејним елементима. У овој модификацији, експанзиони резервоар има капацитет од 7 литара, а радни притисак може се мењати унутар 0.8-3.0 бара, иако је препоручени оптимални опсег од 1-2 бара. Такав уређај тежи само 34 кг, а његове димензије (висина / ширина / дубина) су 740к410к330 мм.

Електроде

Принцип загревања расхладног средства ионизацијом

У котловима електроде, принцип загријавања носача топлоте је фундаментално другачији од свих других метода, било гасних, дизелских или чврстих горива - овдје извор грејања круга грејања је иста течност. Начело рада је веома једноставно - у резервоару постоје две поларне електроде које су стално у контакту са хладњаком.

Било да је то 220В или 380В котао, он и даље остаје на фреквенцији од 50 Хз, па се поларитет електрода мења 50 пута у секунди, што са истом фреквенцијом доводи до тога да се јони крећу у супротним правцима. Од ове брзине кретања јона, течност се загрева и улази у круг грејања у врућем стању, добија се нешто попут протока котла, само не постоји измјењивач топлоте и горионик.

Испоставља се да расхладна течност затвара електроде и ако дође до цурења, круг се отвара, а систем се искључује због одсуства кратког споја у струјном кругу.

Параметри Оптимална употреба котлова
Хеартх 2 Хеартх 3 Хеартх 5 Хеартх 6 Гејзир 9 Гејзир 15 Волцано 25
Димензије собе (м3) 80 120 200 250 340 550 850
Номинална потрошња енергије (кВ) 2 3 5 6 9 15 25
Номинални напон (В) 220 220 220 220 380 380 380
Просјечна потрошња енергије са довољном изолацијом собе (кВ / х) 0.5 0.75 1.25 1.5 2.5 4 6,6
Максимална јачина струје сваке фазе (А) 9.1 13.7 22.7 27.3 13.7 22.7 37.5
Номинална струја за аутоматизацију у електромеханичкој верзији (А) 10 16 25 32 3 до 16 3 до 25 3 до 40
Одељак бакрене жице (мм2) 220В 4 4 4 6 - - -
380В - - - - 4 4 6
Препоручена количина расхладног средства у систему грејања (л) 20 - 40 25-50 30 - 60 35 - 70 50 - 100 100 - 200 150 - 300
Унутрашњи пречник (ДН) млазница на улазу и излазу у бојлеру (мм) 25 25 25 25 32 32 32
Дужина дијела (мм) 250 275 320 335 360 410 460
Тежина јединице (кг) 0.85 0.9 1.05 1.1 5.0 5.3 5.7

Користећи ову табелу, можете изабрати жељену модификацију котла.

Гас

Конвекциони (традиционални) котлови

Принцип рада кондензационог котла

У Руској федерацији најчешће се користе традиционални котлови на плин, који функционишу по принципу конвекције - плински горионик који се налази у грејној комори, загрева измењивач топлоте и у затвореном кругу даје топлу воду систему.

Шема рада је прилично једноставна, али у исто време топлота која се налази у комори није потрошена за грејање, већ се испушта у издувну вентилацију као отпад - производи сагоревања. Као резултат тога, њихова ефикасност не прелази 90%, мада излазна снага може бити различита - од 16 кВ до 36 кВ и више, али то знатно повећава потрошњу гаса.

Традиционалне јединице за гас могу се монтирати или монтирати на поду, као и једнокреветне, које се користе само за систем грејања или двоструки круг, где је други круг намењен за довод топле воде (ХВС). Све ове инсталације опремљене су електронским сензорима који чине контролни вентил, интегрисану циркулациону пумпу и електронско паљење.

Измјењивачи топлоте

Челични измењивач топлоте са два кола
  • Најзначајнији недостатак такве опреме су његови измењивачи топлоте, који се могу направити од челика, ливеног гвожђа и алуминијума, а слаба тачка овде је отровни кондензат који се јавља као резултат сагоревања гаса и димова. Тачка стварања кондензата је на 55-57 ° Ц, па је оптимална температура за кондензационе котлове 60-80 ° Ц.
  • Ако говоримо о материјалима, највероватније, вероватно, може се назвати ливено гвожђе због својих дебелих зидова, али у ствари, уређаји од челика отпорни на топлоту имају дужи радни вијек, иако ако пратите правила рада, можете позвати било који од њих добар.

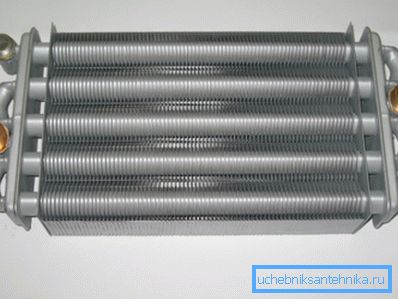

Битерменски измењивач топлоте
  • Размењивачи топлоте по договору могу се подијелити на два типа - то су једнокреветни, који се користе искључиво за грејање и двоструки круг - гдје се додаје функција топле воде. Међутим, сви двоструки измењивачи топлоте се поново разликују једни од других - они могу бити од бимермичког типа (цев у цеви) или одвојени, гдје су грејање и довод топле воде засебни кругови.
  • На први поглед чини се да је битхермична верзија боља, јер је много компактнија и лакша, али уствари не одговара стварном стању ствари, мада се у капацитету и моћи могу тачно подударати. Ствар је у томе да чак иу аутономним системима, ретко ће неко користити дестиловану воду, а било која друга вода садржи соли и алкалије и не може се очистити кућним филтерима.
  • Као резултат грејања, скала се гради на зидовима, што је у бимермичном уређају готово немогуће очистити, мада постоје различити начини за то - дијелови вага. Ако заостају за зидом, још увек се не растворе и стварају блокаду у танкој цеви. Искуство сугерише да је још боље купити котлове за грејање на домаћинствима са посебним измењивачима топлоте, које се могу очистити у случају формирања скале на њима.

Кондензациони котлови

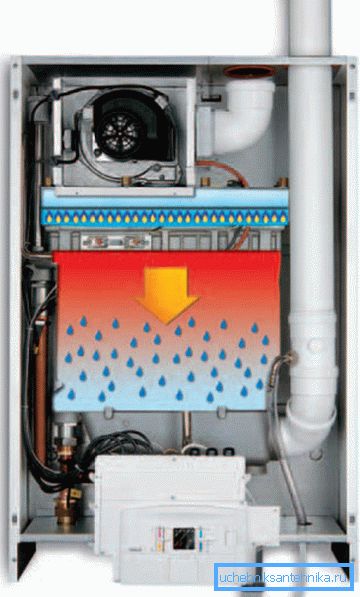

Принцип рада кондензације котла

За гасне кондензационе котлове кондензат не постаје непријатељ, али најсигурнији начин повећања ефикасности уређаја - само размислите о томе, овај фактор за већину модела је око 109-11%! Све ово је могуће захваљујући принципу рада јединице.

У комори за сагоревање, током рада, постоји ваздух са киселим пара, чија температура достиже 150-180 ° Ц, али у традиционалним јединицама одмах се испушта кроз вентилациону цев до улице, а овде се ова секундарна топлота користи за грејање измењивача топлоте.

Када температура гаса достигне критичну тачку (55-57 ° Ц), она се претвара у кондензат киселине и пада на дно коморе, где се кроз посебан канал, кроз филтере, преусмерава изван опреме.

Захваљујући овом принципу, кондензациони котлови на плин називају се и ниским температурама, јер је њихов оптимални режим 30-55 ° Ц, мада они могу радити и на 110 ° Ц и снабдевати високотемпературним грејним кругом. Веома су погодни за употребу у систему подног грејања, где је температура носача топлоте ријетко чак до 50 ° Ц плус висока ефикасност.

Наравно, цијена таквих котлова је много већа од традиционалних, али овај однос квалитета врло брзо плаћа за почетне трошкове јединице.

Закључак

Желео бих да вас подсетим да приликом инсталације било ког домаћег котла с властитим рукама, требало би да позовете специјалисте са лиценцом за преглед лансирања. У овом случају, гарантни период ће се рачунати не од датума продаје, већ од тренутка када јединица почне да ради.
