Куглични вентили за грејање: структурне карактеристике,

Систем грејања састоји се од више различитих чворова, дизајнираних за обављање одређених задатака. Међутим, то су вентили за грејање који су најважнија компонента система, с обзиром да се њиме управља проток течности за хлађење.

На тржишту је представљен широк асортиман различитих вентила, који карактерише пропусност, пречник извора, номинални и максимални дозвољени притисак, производни материјал итд. Шта бирати међу различитим решењима на тржишту?

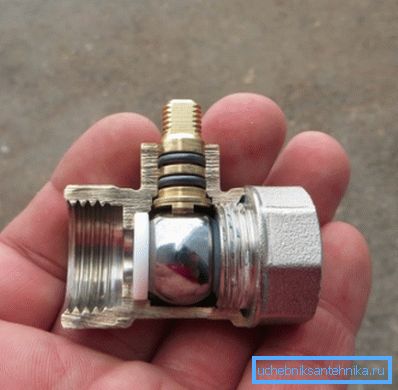

На слици - уређај кугличног вентила

Структурне разлике механизама закључавања лоптастог типа

Лоптице (иглице) добијају своје име у складу са обликом вентила, што је кугла са скоро рупом.

Упутство за употребу уређаја је једноставно:

  • Због окретања око своје осе, скороста рупа на лопти се поклапа са отворима на тијелу кроз које пролази расхладна течност.
  • Додатна ротација вентила доводи до чињенице да рупе које пролазе хладњак не поклапају и проток се зауставља.

Према томе, куглични вентил за грејање има два главна радна места, наиме, "затворена" и "отворена". Посредни положаји на којима се глава опуштају, по правилу, нису обезбеђени.

Према конфигурацији кроз рупе, разликују се следеће врсте:

  • једноставне модификације са равном рупом;
  • тространа модификација са рупом у облику слова Л;
  • тростране модификације са Т-обликом отвора.

Важно: Да бисте искључили батерију из система грејања, као зауставни вентил најчешће се користе модификације са равном рупом.

У складу са типом прикључних вентила су следећи типови:

  • Прирубнице са прирубницом - примењује се како у домаћинству тако иу индустријским системима. Прирубнице са прирубницом су поуздане и издржљиве, а стога су дизајниране за дуготрајно функционисање у системима са високим притиском.

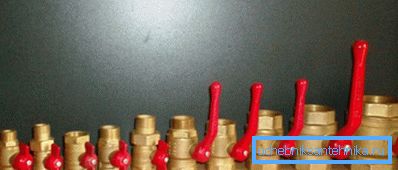

Асортиман зауставних вентила типа спајања
  • Спојнице користи се за грејање у домаћинству. Ови уређаји се зову због дизајнерских карактеристика монтаже.

Кранске дизалице су изабране за одређени систем грејања базираног на параметрима протока и максималном радном притиску у мрежи.

У складу са капацитетом, лоптасти вентили се деле на следеће модификације:

  • стандардни уређаји карактеришу пропусни опсег до 80%;
  • уређаји са пуним отвором се потпуно отварају и практично не ометају ток хладњака.

Важно: У системима за грејање у домаћинству, како би се обезбедио максимални пренос топлоте из радијатора, препоручљиво је уградити запорне вентиле са пуним отвором. Такви уређаји у отвореном стању неће ометати напредовање расхладне течности.

Избор према врсти производних материјала

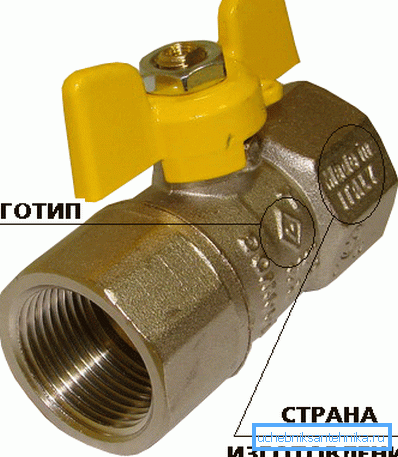

Основне ознаке на телу

Игли за грејање се бирају не само на основу карактеристика и параметара одређеног система, већ иу складу са врстом производних материјала.

Следеће сорте су данас на тржишту:

  • Модификације са кућиштем од челика - одликују се високом чврстоћом, издржавају значајна механичка оптерећења, али се одликују ниском отпорношћу на корозију.

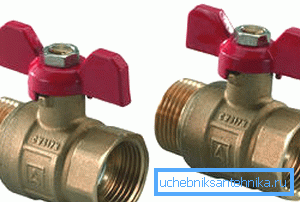

Месингани лоптасти вентили
  • Модификације од бронзе или бронзе - различита пластичност и, као резултат тога, отпорност на механичка оптерећења. Поред тога, производи од месинга и бора су отпорни на корозију и стога се препоручују за употребу у системима са претераном чврстином и агресивношћу расхладне течности.

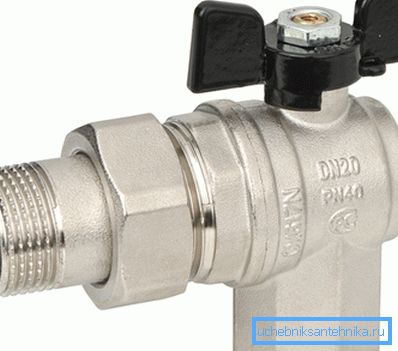

Вентили од нерђајућег челика
  • Модификације од нерђајућег челика у продаји су изузетно ретке и скупе. Радни век таквих конструкција је најдужи од свих горе наведених производа.
  • Измене од силумин-а се примењују као лажни за месингане или бронзане вентиле. Цијена таквих производа је ниска, али брзо пропадају.

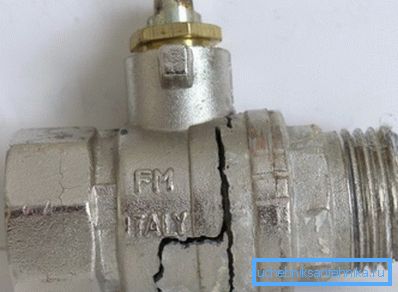

Слаб производ након кратког механичког удара

Силумин је крхак материјал који се буквално руши од прекомерног механичког напрезања и рушења због промјена температуре.

Није лако издвојити силумин производе из бронзе, али то је могуће. Довољно је направити дубоку огреботину ножем или филеом на телу дизалице.

Ако је огреботина жута, онда је месингана или бронза.

Ако је огреботина бела, онда је, највероватније, производ из силумин и не треба га купити.

  • Модификације направљене од полимерних материјала су посебна категорија вентила. Такви славини су уграђени за грејање, који се монтирају из полипропиленских цеви заваривањем.
Куглични вентил од полипропилена

Карактеристична разлика између производа израђених од полимерних материјала је величина која је већа од димензија металних кола.

У погледу издржљивости, полимерне славине практично нису инфериорне са металним модификацијама, јер не кородирају. Типични примјери полимерних вентила су вентили са кућиштем од полипропилена.

Како је кран Маиевски и шта се користи

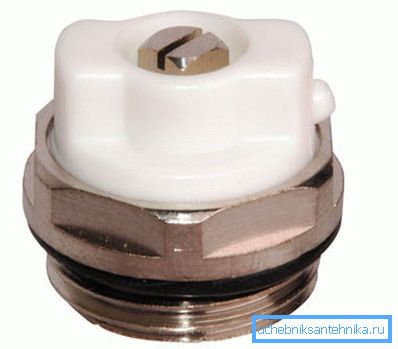

Механички вентилациони вентил

Кран Маиевског је ваздушни вентил од кугле. Сврха уређаја је ослобађање ваздуха и / или расхладног средства приликом надпритиска у систему.

Традиционално, кровна летва Маиевског постављена је у горњу страну радијатора, где је причвршћена као утикач. Структурно, производ је мала машина са навојем на ивици. Метално језгро прибора се раствара у пластичном кућишту.

Вентил се окреће око своје осовине помоћу посебног кључа за кључеве или помоћу отвора са шрафовима. Исцртавање вишка ваздуха кроз бочни отвор.

Упутство за крварење ваздуха није ништа компликовано:

  • Убацивамо одвијач у утор или ставимо кључ на држач.
  • Урадите своје руке једном окренутом супротно од казаљке на сату и чујемо шуму - оставља ваздух.
  • Испуштање ваздуха треба водити исказом мјерила притиска на опреми за грејање. Када притисак достигне препоручени ниво (за аутономне системе не више од 1,5-2 бара), вентил се затвара у смеру казаљке на сату.
Аутоматски вентилатор

Важно: Заједно са вишком ваздуха, расхладна течност може изаћи из ваздушног вентила, тако да треба одвртати вентил држећи мали контејнер под њим.

Ако се у процесу склапања система грејања испоставило да није било Маиевског дизалице, можете га добити инсталацијом конвенционалног кугличног вентила.

Али, ово решење има неколико недостатака:

  • Прво, уобичајени поклопац ће изгледати неугодно и није естетски угодан.
  • Друго, уобичајени вентили не пружају адекватну удобност приликом крварења ваздуха, јер је излазак оваквог прибора велики.

Важно: Кран Маиевског је механички вентил за ваздух који захтева директно учешће људи у надгледању параметара притиска. Поред механичких уређаја, постоје и аутоматски вентили за одзрачивање вентила који раде сами када притисак у систему прелази дозвољену норму.

Закључак

У чланку су наведене главне врсте кугласти вентили, као и њихове структурне и оперативне карактеристике. Сада можете донијети праву одлуку о томе које врсте вентила за заустављање ће вам можда требати за примјену ових или других система гријања (погледајте чланак Поправка система грејања - брига о здрављу система гријања).

Више корисних информација можете пронаћи тако што ћете гледати видео у овом чланку.
