Мијешајући чворови за топлотно изолирани под: уређај и

Систем подног грејања је одличан додатак за грејање радијатора. Међутим, за разлику од традиционалних батерија, он припада нискотемпературним уређајима за грејање, стога када се заједно користе ови системи нужно су инсталирани мјешалишни чворови подног грејања. У наставку ћемо детаљније погледати шта су ови уређаји, које су елементе и које функције функционишу.

Зашто користити јединицу за мијешање

Да бисте разумели зашто вам је потребан миксер за водени грејни под, пре свега, морате да схватите како функционише систем, што ћемо радити ниже. Дакле, за радијаторе и подно грејање испоручује се исти носач топлоте. Штавише, загрејано је до максимума, тј. на температуру која је потребна радиаторима (до 95 степени).

Истовремено, температура површине пода према санитарним стандардима не би требала бити већа од 30-31 степени, иначе ће бити непријатно ходати на овом поду. Из тог разлога, температура хладњака, која се напаја у колу, у зависности од дебљине кошуљице и врсте подних облога, 35-55 степени.

Од овога произилази да се вода не може директно снабдевати из котла на коло, јер његова температура може бити већа од дозвољене границе. Само у сврху спуштања топло-миксер се примјењује на топли под. Он меша топлу расхладну течност са хладнијим, тј. повратна линија

Обрати пажњу! Ако се грејање куће или стана реализује помоћу нискотемпературних кругова, јединице за мијешање нису инсталиране, јер у овом случају нема смисла користити их.

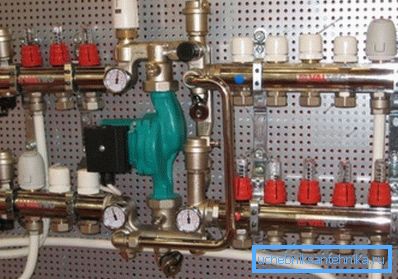

Чвор за мешање уређаја

Конвенционално, рад миксера који се разматра може се описати на следећи начин:

• Врућа расхладна течност се испоручује у колектор за грејање и тамо се поставља према мешачком вентилу за грејан под са термостатом.
• Ако је температура расхладног средства нижа од жељене температуре, вентил се активира, због чега се отвара довод топле расхладне течности.
• Чим температура достигне жељену вредност као резултат мешања топлих и хладних течности, вентил искључује проток вруће течности.

Морам рећи да је група за мешање грејног пода потребна не само за подешавање температуре већ и за кружење течности за хлађење у систему грејања. Дакле, систем се састоји од следећих основних елемената:

Осим ова два главна елемента, систем може бити и:

• Обилазница - штити јединицу мијешања од преоптерећења.
• Затварачи и одводни вентили.
• Ваздушни вентил.

Треба напоменути да се измјењивач топлоте мора поставити прије круга, међутим, мјесто његовог уградње може бити различито:

• У просторији где се систем примјењује на топли под.
• У котларници.
• У близини колектора.

Врсте јединица за мешање

Главна разлика у раду термомиксера је у дизајну дистрибутивних вентила. Најчешћи су двосмерни и тространи уређаји. Испод је детаљан преглед њихових карактеристика.

Двосмерни вентил

Двосмерни вентили се такође зову храном. На овом уређају је уграђена термостатска глава која садржи сензор течности који је одговоран за надгледање температуре у хладњаку, која улази у коло система грејања.

Мешање расхладног средства врши се према принципу који је горе описан, тј. повратни ток се континуирано испоручује, а врућа течност само када је потребно.

Међу предностима овог дизајна су:

• Систем се никада не прегрева, што повећава његов век трајања.
• Вентил има незнатан капацитет протока, који обезбеђује глатку контролу температуре, тј. Без изненадних промена.

Из тих разлога, већина стручњака приликом монтирања миксера на топли под са својим рукама користи двосмерне вентиле.

Тросмерни миксер

Овај уређај комбинује две функције:

• Бипасс Феед Валве.
• Балансирање обилазног вентила.

Његова главна карактеристика је да се меша линију повратка хладног и топлог носача топлоте. Често тространи вентили су опремљени актуаторима за управљање временским зависним и термостатским уређајима.

Верује се да су тространи миксери универзални и неопходни у великим системима, као иу системима у којима се користе контролори који зависе од временских утицаја.

Међутим, они имају неке недостатке:

• Није искључена могућност снабдевања контуре топлог пода сигналом од термостата топлог носача топлоте са температуром од 95 степени Целзијуса. Ово може довести до оштећења цијеви због превисоког притиска. Поред тога, нагле промене у температури скраћују вијек трајања система.
• Чак и минимална промена поставки уређаја може довести до значајне промјене температуре у кругу, што је повезано са великом пропусном опсегом уређаја.

Обрати пажњу! Издржљивост система зависи од квалитета израде јединице за мијешање и квалитета одабраних материјала. Стога, овим тачкама треба посебну пажњу посветити фази дизајна система.

Карактеристике инсталације опреме

Постоји пуно могућности за повезивање опреме. Испод је најпопуларнија шема мешавине подног грејања.

Омогућава вам да сами саставите систем тако што ћете сукцесивно повезати све важне елементе:

• Котао;
• Дистрибуциони чвор;
• Цевовод

Пре монтирања дистрибуционе јединице, морате поставити заштитни метални ормар који може бити отворен или затворен. У неким случајевима, чвор је потпуно отворен, тј. у облику штанда. У том случају, приступ до њега је поједностављен, али постоји заштита од везе.

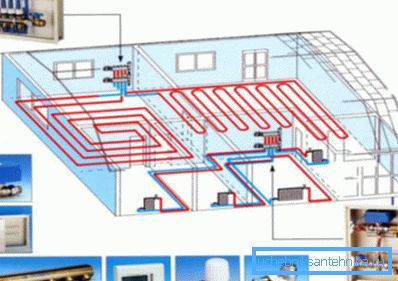

Место кабинета се, по правилу, бира у зависности од локације кругова. Ако се користи неколико грана, препоручљиво је поставити кабинет у средини, на истој удаљености од контура и близу главних цеви. Таква "средња" локација пружа најбоље хидрауличке перформансе.

Боље је да започнете монтажу сопственим рукама помоћу уградње термометра и затварача, који би требали бити лоцирани на свим утичницама кругова. Најчешће, делови за подешавање рада довода хране и повратка испоручују се у сету колектора.

Усредсређивање на шему, могуће је исправно и прилично брзо инсталирати дистрибутивни чвор, прикључити цеви за довод и одвод и на њега осигурати да се један или више кругова могу искључити, што може бити потребно током рада система.

Дијелови су повезани помоћу фитинга компресора, инсталационог комплета, који укључује:

• Нутс;
• Бусхингс;
• Прстенасти клипови.

Савјет! За монтажу система боље је користити месингане арматуре, упркос чињеници да је њихова цијена већа. То је због чињенице да се на њиховим унутрашњим зидовима скоро ниједна скала не акумулира.

У случајевима када се пречник делова не поклапа, користе се адаптери.

Кратка упутства за састављање су следећа:

• Пре свега, две цијеви су повезане са дистрибуционом јединицом - доводом расхладне течности и повратним током.
• Потом прикључите контуре елементе.
• Затим су елементи система инсталирани у следећем низу:

• циркулациона пумпа;
• излаз за ваздух;
• дренажни пенис;
• тространи миксер.

Овај систем вам омогућава да у потпуности контролишете процес грејања.

Обрати пажњу! Рад описаног система потпуно зависи од котла за гријање - спуштање температуре или ограничавање протока хладњака доводи до смањења температуре загрејаног пода.

Овде, у ствари, сви основни елементи инсталације дистрибутивних чворова.

Закључак

Мијешалице су неопходан елемент за грејне системе који комбинују традиционалне радијаторе са топлим подом. Штавише, издржљивост подног грејања зависи од квалитета дистрибутера. Стога, квалитету његове инсталације треба дати мање пажње од постављања топлог пода.

Са видеа у овом чланку можете сазнати неке додатне информације о овој теми.
