Монтажа радиатора: избор, уградња и врсте држача

Радијаторски грејачи се обично постављају испод прозора. Само понекад пројекат омогућава другачију локацију. За причвршћивање грејача користи зидни или подни носач за радијаторе радиатора. Тренутно их има пуно врста.

Расвета за радијаторе за грејање је врло различита.

Избор и уградња спајаја

Приликом избора елемената за фиксирање, требало би да се водите таквим тренуцима:

  • материјал од којих се израђују радијатори;
  • величина батерије;
  • зидни материјал;
  • димензије прозора, њихове карактеристике броја и локације;
  • дизајн собе.

Обрати пажњу! У упутству се наводи да је тежији гријач, што је дебљи држач. Материјали радиатор и причвршћивачи морају се подударати једни с другима.

Након евалуације горе наведених аспеката, можете правилно изабрати тип држача и одредити жељени број држача.

Калкулатори за причвршћивање

Растојања која се морају одржавати приликом уградње батерија.

Када се инсталирају испод прозора, одржавају се следећа растојања:

  • са подова треба бити најмање 8-12 цм;
  • до зидова око 3-5 цм;
  • до прозора не мање од 6-10 цм.

О томе колико је потребно за радијатор.

Њихов број зависи од дужине грејача.

  1. Када су секције мале - до 10 комада, два држача се налазе на врху, а друга је постављена испод.
  2. Ако се батерија састоји од 10-14 ћелија, 3 носача су постављена на врху, 2 испод.
  3. Под сваким наредним 4-7 делова литијум-јонске батерије и 10 аналогних материјала од алуминијума и цевастог ручица, један горњи и доњи доњи део се додаје један носач.
Сваки детаљ има своје место

Означавање за држаче за монтажу

Веома важно питање је како означити прикључак за радијаторе.

  1. Најбоља опција је када се грејач налази тачно на средини прозора. На основу тога пронађите центар отвора на зиду и нацртајте вертикалну линију.
  2. Даље, постоје 2 опције. Ако је ожичење ниже, извуците водоравну линију која означава горњу ивицу батерије. Приликом уградње радијатора са бочним прикључком, важно је поставити грејаче. У том случају одвојите водоравну линију која долази из доводне (горње) цеви.
  3. Измерите празнине између држача на батерији. Одложите их у односу на нацртане линије.

Врсте држача

Куке на челичној плочи.

Ред и правила уградње батерија не зависе од типа, већ се мењају само типови држача.

Носачи радијатора од челика

Причвршћивачи за ливене ливаде су најмањи и најтежи, јер током година би требало да задржи велику тежину. Ове закривљене игле или равне куке направљене су одвојено или причвршћене за челичну траку од 2-3 комада.

Производи нису обојени или се на њих наноси бела (стандардна) премаз. Да бисте наручили, можете одабрати другу боју.

Најчешћи такав носач за ливене ливаде.

На фотографији - држач челика.
  1. Чепови од ливеног гвожђа.
  2. Подесиве челичне носаче. Омогућавају мењање размака између зида и радијатора, истовремено брушење батерије хоризонтално и по висини.
  3. Челични држачи.
  4. Држачи груписани на металној траци.

Обрати пажњу! Пре куповине, узмите у обзир величину носача. Израђени су под секцијама за причвршћивање различитих дубина. У сваком случају, држач мора осигурати да јачина до зидова није мања од 30-50 мм.

Поред држача за нож за батерије, израђене су и кукице од ливеног гвожђа. Завршени су слепом. Производ се монтира на следећи начин: пробушена је бушилица у коју се покреће пластични моззак. Носач је ушрафљен у њега, са навојем на једној страни.

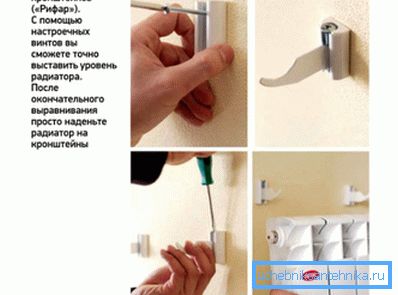

Кратке инструкције за монтажу.

Поред фиксирања зидова, постоји и спољна уградња ливена гвожђа уз помоћ ногу. Њихова цена зависи од тога да ли се њихова висина може прилагодити или не.

Горњи лукови, који причвршћују секције на носачу, такође се разликују. Они су направљени од челичне жице или имају облик ланца покретних коњугованих веза. У сваком случају, радијатори су фиксирани на заустављање помоћу вијака и лука.

Причвршћивачи за биметалне и алуминијумске батерије

Универзални држач за биметале и алуминијум.

Причвршћивање алуминијумских радијатора и биметала слично аналогама за ливено гвожђе, али је направљено од танког метала.

  1. Најтраженији угаони универзални држачи за оба типа уређаја. Они су на врху и дну опремљени са удубљењима за колекторе. Због тога се могу монтирати и на лево и десно.

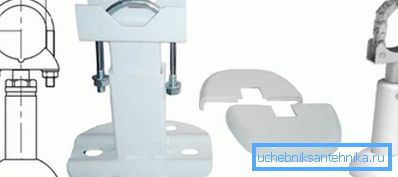

Подне полице.
  1. Ноге за биметал и алуминијум не производе. Али они производе рамове који омогућавају постављање батерија на поду. Прво, такав носач је причвршћен на поду, а онда је постављен и причвршћен радијатор.

Коришћење подних облога је оптимално када зидови не могу имати додатну тежину. На пример, тешко је монтирати радијаторе у сендвич панеле, стакло, гипсане плоче.

Подршка за челичне уређаје

Стандардни хардвер за панелни радиатор.

Постоје две врсте таквих уређаја: панели и цевасти колути.

Потребни су различити типови причвршћивача.

  1. Посебни носачи су заварени на задње зидове панелних батерија. Уз њихову помоћ, уређаји су висели на заградама. Овај носач за челичне радијаторе има посебан облик, дизајниран за заграде.

Обрати пажњу! Приликом уградње плочастих уређаја, пажљиво пратите вертикално постављање заграда, јер 4-6 спајалица треба тачно ударити куке. Неопходно је да је зид апсолутно глатко и равномерно.

  1. Пошто је тежина радијатора мала, довољно је да га поправите на заграде на врху. Са дна можете поставити подупираче, датиће му хоризонтални правац. Причвршћују се у заграде са кукама и само на зид.
  2. За већу поузданост, монтажни део за челичне радијаторе према зиду проширује се.

Доња табела приказује димензије описаних носача.

Модел носача Дужина, у центиметрима Укупна висина у центиметрима (Н) Удаљеност између горње и доње куке у центиметрима (А)
ЛК-КС / 30 30 18 15.5
ЛК-КС / 50 50 38 35.5
ЛК-КС / 60 60 48 45.5
ЛК-КС / 70 70 58 55.5

Постоје посебне траке за једноставну инсталацију. Ово су металне траке са пластичним стезаљкама одоздо и одозго. Овим методом фиксирања држача на радијатору није потребан. Траке су причвршћене на зид, батерија се убацује у њих, држећи се пластичним кукама.

Носач причвршћивања радијатора цеви за грејање подсећа на производ за аналогни сегмент.

Такође се састоји од кукица, само различите величине, који су опремљени пластичним облогама.

СМБ моунт.
  1. Произвођачи производе и специјални држач за СМБ са кукама за цеви.
  2. Ово је челична плоча са пластичним клиповима и подупирач за полицу батерије испод.
  3. Такви причвршћивачи могу се користити када тежина радијатора пуњеног хладњаком није већа од 100 кг.
  4. Инсталација батерије овде је изузетно једноставна. Инсталирајте уређај на подлогу, доведите га до клипова. Они који зграђују близу цеви, снап.

Постоји и други модел за поједностављену инсталацију - СВД држач. Састоји се од два чвора. Први је фиксиран на зиду, други на батерији. Приликом инсталације уређаја, они се парите и повезују са петљу челика.

Подно причвршћење таквих батерија може се појавити уз помоћ цевних заустављача заварених у фабрици или са носачима са кукама. На њима је уређај обешен, а сам уређај за фиксирање радијатора је причвршћен на под.

Закључак

Постоји неколико врста носача за грејање радијатора. Могу бити зид и под. Стандардни модели су поуздани, међутим, теже их је монтирати. Алати и траке за поједностављену инсталацију штеде трошкове рада и времена, али њихова цена је више.

Видео у овом чланку садржи визуелне информације.
