Направљамо котао за гријање властитим рукама

Наравно, изградња котла с властитим рукама је од интереса за многе власнике приватних кућа, јер је то ефикасан начин да спасу сопствени новац, плус морално задовољство које особа добија када сам нешто уради самостално. И није увек могуће купити фабричку јединицу због својих високих трошкова, јер се цене таквих производа не уклапају у плате просечног резидента Русије.

Сада ћемо схватити како направити такав грејач помоћу измјењивача топлоте од цигле и погледати пратећи видео снимак.

Ми све радимо

Општи преглед

• У великој мери, дизајн котлова за гријање може бити веома различит од њихових колега, јер узима у обзир не само снагу и врсту горива јединице, већ и његове индивидуалне карактеристике.
• Пре свега, то се односи на дизајн измењивача топлоте, који може бити из међусобно повезаних цијеви, као и цијеви и контејнере од челичног лима, али у исто вријеме вршити исту функцију и исту снагу.
• Наравно, да бисте сами направили такав чвор, потребан вам је одређени доживљај, и пошто само искусни заваривач може припремити грејач (измјењивач топлоте), онда, ако немате професионалне вештине у овој индустрији, боље је позвати специјалисте. Имајте на уму да је шив овде потребан врло високог квалитета, јер ће резервоар садржавати воду која је у могућности да улије у празнину, чија величина је мања од микрона.
• Ако знате како радити са млином (угаоним брусилицом), који има котао за грејање испред ваших очију, самостално можете припремити делове измјењивача топлоте, а можете обавити посао заваривања професионалним. Али, веома је важно прецизно посматрати димензије и пропорције, у супротном ће заваривање бити једноставно немогуће због недоследности у величини.

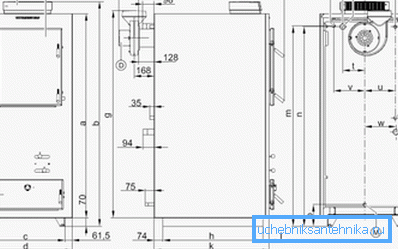

• Такође овде су вам потребне вештине шпорета или бар зидара - морате поставити зидане зидове, а према одређеним правилима, пошто сваки цртеж грејног котла има своје карактеристике због своје различите величине.

Напомена Прегледаћемо неколико дизајна које можете самостално или уз помоћ професионалног заваривача.

Опција број 1

У шупљи профил који се користи за вертикалне носаче. Исеците округле рупе које одговара пречнику цијеви за парење - то се ради електричним заваривањем или резачем за гас. Ово се изводи са две стране, а истовремено са сваком од њих, са стране профила 60 мм, сече четири рупе пречника 50 мм и четири по 40 мм у равни од 40 мм.

Такође, у доњем делу конструкције сечива се округла рупа пречника 50 мм, од дна за повратак (охлађена вода) и из супротне рупе на супротној страни од врха за снабдевање топлог носача.

Напомена Након заваривања, у сваком случају, на површини метала ће бити врећа, али такав рад треба бити што јаснији и нежнији. Због тога уклоните све неправилности у равни са млином, а унутрашња лица рупа, ако је потребно, треба третирати округлим или полукружним фајловима.

Када ће се сви празници вратити у првобитно стање, требат ће вам хоризонтално равни авион - чак може бити и дрвени штит, избачен из плоча, само је потребно претходно испрати водом како би заштитио од искрица.

Упутство препоручује пре свега монтажу (заваривање) предњих и задњих зидова и тек онда монтирање других елемената. Ова два панела су постављена у строго вертикалном положају супротно једни другима, а све цеви су заварене, само је овај рад боље обављен помоћником, тако да је могуће поправити дијелове под правим углом.

Када је оквир спреман, можете отворити отворене крајеве на правоугаоничном профилу и заварити напојне и повратне брадавице о којима се говори горе. Све - сада морате да грундате шавове са млином и провјерите структуру за чврстоћу тако што ћете укуцати воду и оставити је 1-2 сата. У том случају, ако посао не буде у потпуности квалитетан, видећете тамне мрље на шавовима - то су цурења.

Опција број 2

Напомена Ако је на располагању челични челични лим са дебљином од 3-5 мм, инсталација котла за грејање, тачније, инсталација самог измењивача топлоте може бити значајно поједностављена.

Овај дизајн, у ствари, не захтијева детаљне коментаре, с обзиром на то да се цјелокупна конструкција састоји скоро у потпуности од лимова (капацитета) заварених једна другој, која комуницирају једни с другима кроз цијевне профиле.

И, наравно, са предње и задње стране постоје прикључци за довод и повратак расхладне течности. Упркос наизгледној једноставности производа, рад заваривања мора поново извршити стручњак, иначе ће бити ризик од цурења шавова.

Напомена Димензије овог дизајна могу се мењати у зависности од величине пећи. Али истовремено, пресек цијевног профила и дебљина челичног лима морају остати непромењени.

Скупштина

Нећемо детаљно да се фокусирамо на правила и параметре постављања штедња, јер је ово прилично пространа тема и треба је истакнути у посебном чланку - ми ћемо погледати опште одредбе.

Као што смо већ поменули, димензије гријача се могу мењати, али у овом случају димензије шпорета су прилично погодне за сеоску кућу или викендицу, чија површина не прелази 90-100 м² са стандардним (радиаторским) системом грејања. Стога је неопходно узети у обзир да у сваком од уређаја за гријање неће бити више од 7-8 секција, систем ће бити двоцевни и неће бити другог кола (загрејан под).

Без обзира на то, пећ мора бити заснован на бетонском темељу, а сви параметри морају строго да буду у складу са вертикалном и хоризонталном, то јест, поштујући угао од 90 °. Размењивач топлоте мора бити постављен на такав начин да је његов горњи дио нижи од кола за напајање, најмање 10 мм - то се ради како би се спречило заглављивање ваздушних саобраћаја у систему.

Постављање зидова који се постављају око измјењивача топлоте треба да прекорачи висину најмање 20-30 мм (пола цигле), а горњи дио зграде покривен је ливено-ливачка пећ на кухињском ливу, што је врло погодно за летње куће и куће. Истовремено, плоча од ливеног гвожђа треба да буде лако одстрањив елемент (као што је поклопац) како би се обезбедио приступ превентивном чишћењу чађи - то у великој мери повећава ефикасност уређаја.

Вертикална конструкција

Ако је уређај котла за гријање дизајниран само за грејни круг, онда можете користити вертикални уски дизајн, где ће бити или кухињски апарат са једном плочом на врху, или уопште неће постојати. За такву конструкцију користи се исти измјењивач топлоте, који је описан у опцији бр. 2, само димензије треба прилагодити величини пећи.

Економична опција

Ова опција подразумева да се котао за грејање налази у подруму или на приземљу - то вам омогућава да посматрате разлику између дна котла и горњег одсека димњака, који мора бити најмање 7м!

Обратите пажњу на цртеж - на котловском димњаку (изнад) налази се пећ или грејни штит, а котао треба да буде испод штедњака или штита. Најважније је да димњак на котлу пролази кроз систем за израду пећи. На излазу из котловског ложишта постављен је вентил који је затворен када се користи котао и отвара се током рада пећи.

Закључак

Обраћали смо пажњу само на опште одредбе, како направити котао за гријање властитим рукама, па чак и тада, то су само неке од најтраженијих опција. Заправо, постоји много различитих шема и метода, а сваки од њих је вредан разматрања у посебном чланку.
