Одељак алуминијумског радијатора: техничке карактеристике
Конвектори грејања од обојених метала постају све популарнији. Желимо да размотримо главни структурни елемент таквог радијатора - део и сазнајте колико је ватина у једном делу алуминијумског радијатора, какве су његове димензије и друге карактеристике. Такође ћемо вам рећи како израчунати број делова алуминијумског радијатора неопходан за грејање одређене просторије.
Техничке карактеристике секцијског радијатора
Изградња
Сегментне батерије имају скоро исти дизајн. Они су систем два хоризонтална резервоара повезана вертикалним каналима. На вертикалним цевима споља налазе се ребра плоче, које обликују канале за кретање конвекционих струја и повећавају површину термичке интеракције.
Удаљеност између плоча је изабрана тако да конвекционе струје нису ламинарне, али турбулентне. Ово повећава интензитет интеракције ваздуха са површином кућишта.

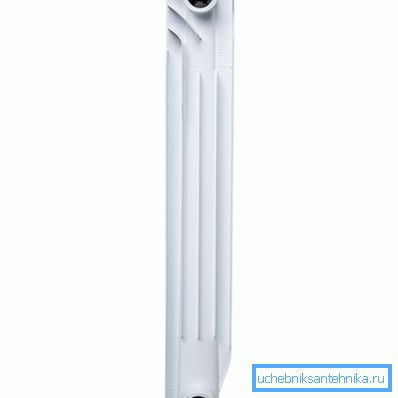

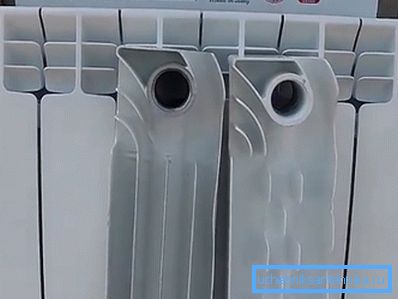

Дизајн је подијељен на једнаке дијелове. Један такав део укључује вертикални канал и два колекторска елемента, један са врха, други са дна. Елемент колектора са вертикалним каналом обликује везу у облику слова Т, од којих су две отворене рупе које су прилагођене да се комбинују са другим сличним колекторским рупама.

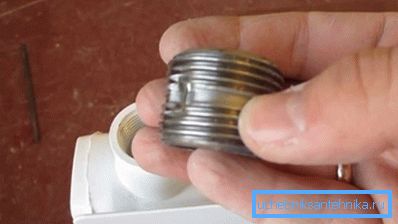

Дијелови су повезани помоћу специјалног брадавица са заптивком.
Ако је део монтиран са ивицом, онда се рупа затвори помоћу утикача или се користи за прикључивање доводног, повратног или ваздушног вентила.
Размислите о раду батерије са сличним дизајном:
- Дијелови се склапају у једну батерију, доводи цијев за довод расхладне течности у једну од отвора, прикључна цијев за отпадну течност је прикључена на другу, а одваја се излазни ваздух до трећег, четврта рупа се затвара са утикачем;
- Хлађење улази у колектор и постепено напуни читав уређај. Алуминијум има високу топлотну проводљивост, око четири пута већу од челика. Стога тело почиње брзо да се загреје;

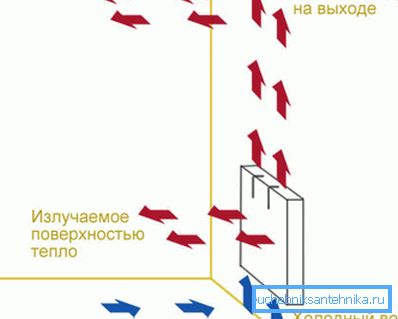

- Загревана површина конвектора почиње да емитује топлотну енергију. Удео радијације топлоте у инфрацрвеном распону чини око 50-60% укупног преноса топлоте уређаја;
- Ваздух у контакту са површином тела почиње да се загрева услед директног преноса топлоте. Под дејством гравитације, загреване масе почињу да се крећу навише кроз канале који се формирају на ивицама конвектора, а нове делове хладног ваздуха улеђују у батерију одоздо;
- Уређај почиње да ради као гравитациона пумпа. Проток ваздуха који пролази кроз канале преузима вортекс карактер, што повећава пренос топлоте плоча због мешања.
Обрати пажњу! Главна предност дизајна секције је могућност промене снаге и величине уређаја сопственим рукама.
Карактеристике и карактеристике
Главна техничка карактеристика било ког гријача је његова топлотна снага. Ово је количина топлоте коју уређај преноси у окружење по јединици времена. Измерено у кцал / сату или вати.
Снага зависи од многих фактора, међу којима се разматрају и главне:
- површина уређаја;
- температура расхладне течности;
- капацитет канала (колико литара у једном делу алуминијумског радијатора);
- термички притисак;
- материјална топлотна проводљивост;
- дизајн стамбеног простора;
- феед метход и повратак.
Пошто није инсталиран максималан број секција у алуминијском радијатору, а различити уређаји имају различите величине, погодније је размотрити параметре једног одвојеног дела, а затим одредити карактеристике батерије додавањем вриједности сваког од његових дијелова.
Размотрите техничке спецификације детаљније:
| Техничке спецификације | Вредности параметара |
| Висина (средишње удаљеност) | 250, 300, 350, 400, 450, 500 мм. Најчешће величине су 350 до 500 мм. Вертикални модели могу да досегну висину од 1 до 2 метра. |
| Дубина | За стандардне моделе 80 - 140 мм |
| Ширина | За већину производа 80 мм |
| Капацитет | 0,25 - 0,5 литара |
| Дебљина зида | 2 - 3 мм |
| Подручје преноса топлоте | 0,4 - 0,6 м? |
| Снага | 80 - 220 В, чешће 140 - 160 В |
| Максимална температура носача топлоте | 130? Ц |
| Радни притисак | 6 - 24 атм. |
Обрати пажњу! За прикључење на централизоване системе за довод расхладне течности треба одабрати моделе са максималним (притисним) притиском од најмање 45 атм. и радни притисак од најмање 16 атм.
Одређивање броја секција
Често се поставља питање колико се један део конвектора загријава, како израчунати број секција, итд. Детаљна и тачна прорачуната губитка топлоте ће бити врло тешка, али инструкција вам омогућава да користите поједностављене формуле.
Према нормама СНиП-а, за грејање једног квадратног метра собе са висином плафона од 2,4 - 2,8 метара, потребно је око 100 В топлотне енергије. То јест, ако умножимо површину такве просторије за 100, добијамо неопходан капацитет гријања.
Затим ћемо моћи пронаћи одговарајући уређај у смислу параметара, дизајна и квалитета и видети његове карактеристике пасоша. Појавит ће се секцијска снага.
Подијелили смо претходно установљену грејну снагу просторије у сегментни капацитет, резултат је заокружен и добијамо број одсека потребних за одређену собу.
Обрати пажњу! Треба напоменути да се наведена снага често прецењују због чињенице да се претпоставља снабдевање топлотним носачем са температуром од 100 ° Ц, што је мало вероватно у стварним условима. Треба водити чињеницом да је стварна снага обично у распону од 140 - 160 вати.
Закључак
Алуминијумске грејне батерије сигурно заузимају позиције на грађевинском тржишту. Ове јединице имају погодну подељену поделу, што поједностављује њихов избор, монтажу и инсталацију. Гледајте видео у овом чланку и сазнајте више о овој теми.
