Основна шема грејања и његове врсте

Пре него што започнете планирање за аутономно грејање у стану или приватној кући, потребно је да се упознате са концептом грејања. У наставку ближе погледамо шта је то и који су основни појмови загревања.

Опште информације

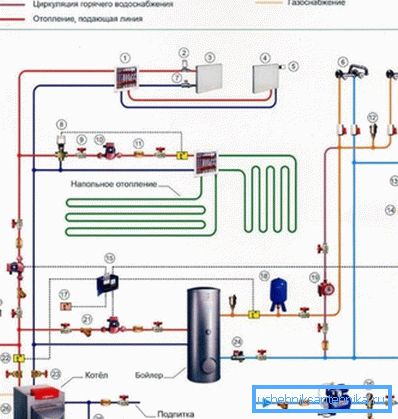

Према схематичном дијаграму система грејања обично се разматра најједноставнија шема, која указује на главне елементе загревања воде, комбиноване у један систем.

Ово се може имплементирати на више начина, међутим, у сваком случају, она укључује следеће елементе:

• Грејање бојлера - омогућава грејање течности.

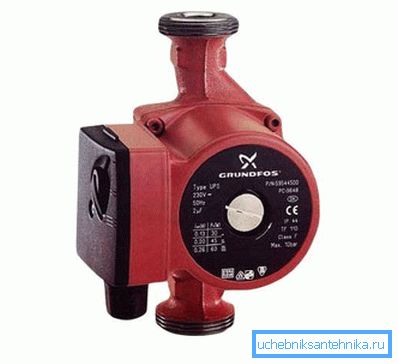

• Циркулациона пумпа или резервоар (у зависности од врсте система) - обезбеђује кретање течности за хлађење у кругу.

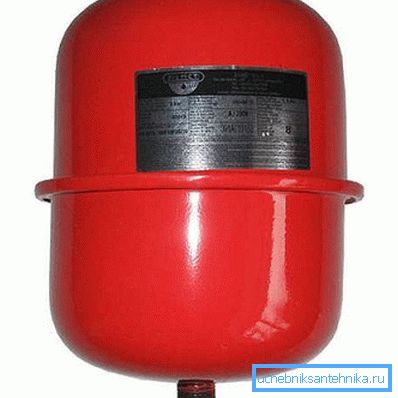

• Експанзиони резервоар - компензује топлотну експанзију расхладне течности, као и водени чекић.

• Цонтоур - представља затворени пут кроз који хладњак улази у радијатор и затим се враћа у котао.
• Грејни радијатори су уређаји који омогућавају загревање простора.
• Носач топлоте је течност која узима топлоту из котла и преноси је на радијаторе. Најчешће се користи уобичајена вода или антифриз. Последње има мању тачку замрзавања.

Разлике у шемама су следеће:

• У начину циркулације расхладне течности;
• У начину повезивања радијатора.

У наставку ћемо разматрати карактеристике сваког од њих.

Врсте шема

Према методи повезивања радијатора, системи грејања су два типа:

Свака од њих може се применити и природном циркулацијом и присилном. Поред тога, свака опција има своје предности и мане које се морају узети у обзир.

Једна цев

Главна предност једноструке везе је њена једноставност и ниска цена имплементације. Међутим, може се користити само у малим просторијама. То је због чињенице да батерије у овом случају, неуједначено грејање и, са великим бројем, последњи у уређају кола могу остати углавном хладни.

Са природном циркулацијом дизајн је следећи:

• Контура која излази из котла се вертикално подиже према горе и повезује се са резервоаром.
• Затим, цев се спушта и, као што је већ поменуто, пролази око периметра просторије. Штавише, контура мора бити монтирана са сталним благо нагибом, што ће осигурати природну циркулацију.

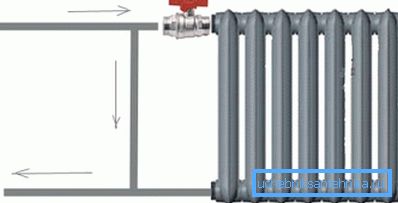

• Радијатори су прикључени на коло за хлађење. Штавише, везивање се нужно врши са обилазницом. Ово вам омогућава да одвојено регулишете загријавање сваке батерије и, ако је потребно, демонтирајте батерије без одвода хладњака.

Овај шематски приказ система грејања је добар јер је грејање неиздрживо. Истина, ово захтева употребу нехлапног котла.

Што се тиче недостатака, међу њима је могуће разликовати нижу ефикасност, јер се расхладна течност помера са нижим брзинама и, сходно томе, има времена да се охлади. То доводи до додатних трошкова и трајања радијатора за грејање. Осим тога, постоји и низ захтјева за уградњу и пресек цјевовода.

Ови недостаци су лишени обавезног система, који се примјењује помоћу циркулационе пумпе.

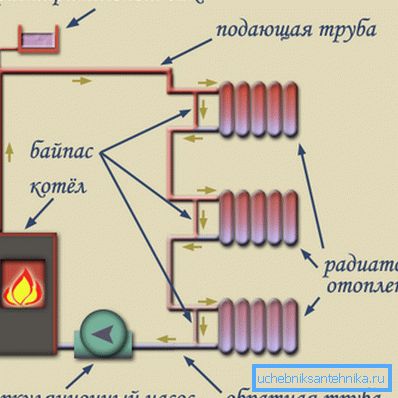

У овом случају, веза је следећа:

• Из котла постоји круг на коме је циркулациона пумпа повезана за загревање.
• На пумпу је прикључен чеп, који дозвољава ожичење радијаторима и резервоару.

Савјет! Када инсталирате пумпу, можете извршити обилазницу и повезати експанзиони резервоар са њим. Сходно томе, обилазница се мора преклапати са дизалицама. То ће вам омогућити да руке замените природним и присилним циркулацијама.

Твин тубе

Ова опција грејања се може користити у великим кућама и становима. Батерије у овом случају могу се повезати и серијски и паралелно. Штавише, чак и при серијском повезивању батерија, загревају се равномерније него код једноручних прикључака.

Недостатак ове опције је његова висока цена, јер за њену имплементацију потребна су много више цеви. Треба напоменути да се у овом случају најчешће користи присилна циркулација, јер је теже обезбедити природну циркулацију.

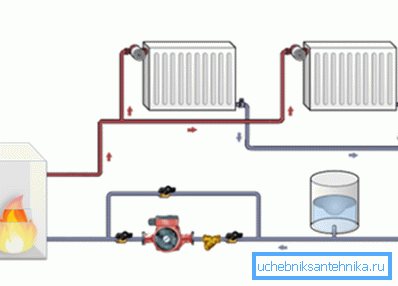

Ова шема изгледа овако:

• Из котла постоји круг на коме је циркулациона пумпа повезана са ожичењем до експанзионог резервоара и колектора (када је паралелно повезано).
• Даље, по правилу, дистрибуција у различите просторије куће или стана врши се од колектора. Када је неколико радијатора спојено на један склоп, цев се доводи до последњег у кругу акумулатора.
• Повратна линија је прикључена на први излаз акумулатора, који је паралелан са врућим кругом и повезан је са колектора, због чега охлађена расхладна течност улијева у бојлер и поново се загрева.

Важна предност ове опције је могућност подешавања загријавања батерија у различитим просторијама. Штавише, када се користи посебна електронска опрема, одржавање одређене температуре у просторијама може се извршити аутоматски.

Обрати пажњу! Сматрали смо најједноставнију верзију система, јер грејање може укључивати "топли под".

Овде, у ствари, све главне тачке у изради концепта. По правилу, на основу тога изводити детаљнији пројекат. Детаљна упутства о томе како да то учините можете наћи на нашем порталу за изградњу.

Закључак

Шематски дијаграм даје идеју о функционисању система грејања и његовој примени. Штавише, његов избор зависи од одређених услова у којима ће се грејати. Из видео записа у овом чланку можете добити додатне информације о овој теми.
