Панелни радиатори: карактеристике дизајна, предности и мане,

Класична ливна батерија се не уклапа у унутрашњост. Наравно, можете га покрити прекрасним екраном или затворити завесом, али онда лавови удио топлоте једноставно неће стићи до собе. Решење у овој ситуацији може бити метални панел радиатори - они изгледају необично и имају одличну ефикасност.

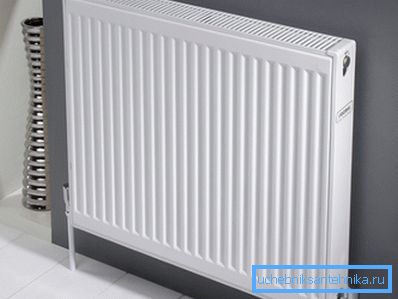

Елегантан панел радиатор

Дизајн карактеристике

Ако је у случају конвенционалних литијумских батерија, грејач је подељен на одвојене секције, онда је површина плоче чврста. Израђен је од челичног лима, унутар ње се често заварује на ребра од челичног лима ради ефикаснијег загревања простора. Због тога, панелни радиатори имају развијену бочну површину, што побољшава пренос топлоте.

Отвори за ваздух су направљени на врху и дну како би се осигурала конвекција. Са таквим уређајем, око 50% енергије пренете у просторију долази од топлотног зрачења са бочне површине, а око 50% долази од конвекције. То јест, хладан ваздух се узима одоздо и излази кроз горње рупе које су већ загрејане. Додатне плоче у дизајну се користе за усмеравање протока ваздуха.

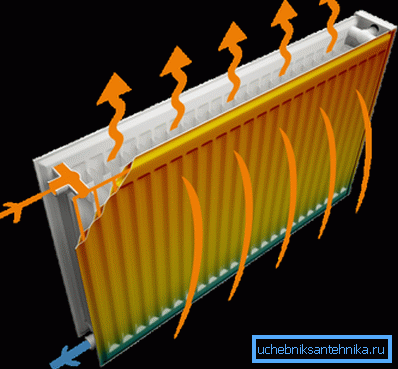

Принцип рада грејног панела

Иначе, принцип дјеловања панелних радијатора је исти као код конвенционалних батерија - топла вода загрева метал, и он даје топлотну енергију у собу. Закривљена челична цијев пролази кроз грејач, кроз који циркулира течност.

Што се тиче разлика у дизајну, панелни радијатори су подељени на:

  • модели без конвектора (тип 10) - сматрају се најједноставнијим, нема конвектора;
  • са једном челичном плочом (тип 11) - једноредне плавути;
  • тип 20 - дворедни панелни радијатор без унутрашњих ребара;
  • тип 21 - такође двоструки, али у унутрашњости је и један ред плоча (то јест, конвекција је обезбеђена);
  • тип 22 - 2 реда и двострука унутрашња ребра;

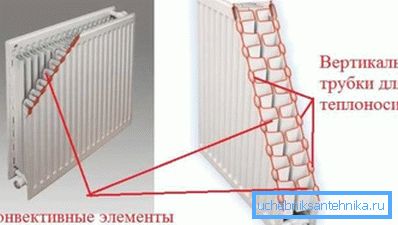

У радијатору типа 22
  • тип 33 - 3 реда и трострука унутрашња ребра.

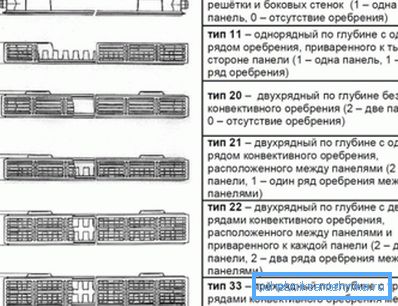

Врсте панела

Такође, радијатори панелног типа могу се значајно разликовати (по висини и дубини). То омогућава могућност избора уређаја за грејање за обичну кућу, као и за собу са великим прозорима.

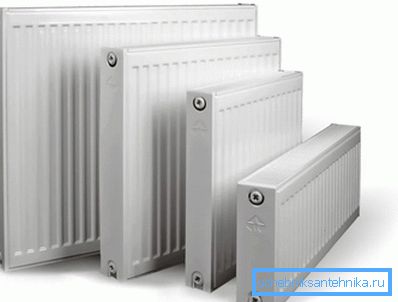

Велицине варирају у великом опсегу.

Што се тиче прикључка цеви система гријања, постоје и опције са бочном везом и са доње стране (то јест, довод и повратни ток се налазе на дну грејача).

Обрати пажњу! Ово донекле смањује ефикасност гријања, али такви панелни радијатори омогућавају потпуно сакривање цеви система гријања испод пода.

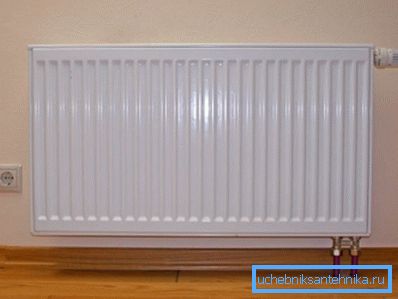

Доња веза је дозвољена за масирање грејних цеви

Такође, термостат је обично укључен у комплет грејача са доњим прикључком (већ је инсталиран на самом радиатору). Тако ће бити могуће регулисати рад батерије у широком опсегу.

Прочитајте више о функцијама панелних радиатора

Панелни грејачи могу бити нешто нижи у ефикасности него најбољи представници конвенционалних радијатора (на пример, биметални). Али се у потпуности исплати својим одличним изгледом, а разлика није толико значајна. Осим тога, постоји и низ карактеристика, чије знање дефинитивно неће бити сувишно.

Предности и недостаци челичних панелних радијатора

Панелни радиатори имају импресивну листу предности:

  • због комбинације директног преноса топлоте и конвекције, ефикасност уређаја премашује 75%, а топлота у просторији се дистрибуира равномерније;
  • такви уређаји карактеришу смањена потреба за расхладном бојом, у поређењу са системом грејања који користи ливене гвожђе, потреба за водом се више него удвостручује;

Обрати пажњу! Ова карактеристика такође има негативан положај - пошто у систему грејања има мало воде, чеил ће морати да се чешће укључи како би се одржала температура у датом опсегу. У системима централног грејања количина течности у батерији не игра посебну улогу.

  • Цена радијатора панела је нижа од вакуума или биметалног. Ово се објашњава чињеницом да је челик много нижи од бакра, а дизајн гријача је прилично једноставан.

Постоје, наравно, неколико недостатака, можете одабрати:

  • Челик је подложан корозији и генерално се повећавају захтеви за квалитет хладњака. Конкретно, киселост треба одржавати на нормалном нивоу (пХ не би требало да прелази 9,5);

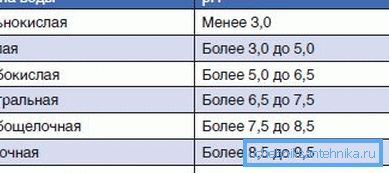

пХ не би требало да прелази 9,5
  • Препоручује се да не остављате панел радиатора дуго без воде. Чињеница је да ће челик бити у контакту са ваздухом;
  • такви уређаји за гријање су погодни само за системе са обичним притиском и температуром хладњака не већим од 110 ° С;
  • они не толеришу водени чекић.

Уградња панелног радијатора

Сам процес се мало разликује од инсталирања конвенционалне батерије.

Упутство се састоји од следећих тачака:

  • Прво морате проверити да ли је прашак не превише близу горње конвекционе мреже. Ако је растојање мање од 7 цм, радијатор ће бити горе за загревање простора;
Конвекција ће бити прекинута у непосредној близини прозора

Обрати пажњу! Произвођаћима се препоручује да изаберу уређај око 10% моћнијег ако су празнине на поду и прозору ниже 10 цм.

  • онда се заграде постављају на зид, долазе заједно са радијатором;
  • Даље, радијатор се поставља на заграде постављене у зиду. Истовремено, амбалажа од грејача још није у потпуности уклоњена, већ само у местима на којима ће бити прикључени доводни и излазни цјевоводи;
  • ако се веза изврши ручно, следећи корак је уградити Маиевски кран на врху екрана и термостат (такође долази са радијатором);

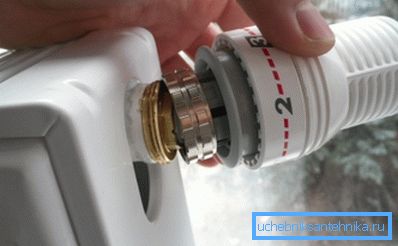

Инсталирање термостата
  • утичнице су инсталиране.

Коначно, амбалажа са уређаја за гријање се уклања тек након завршетка радова у завршној соби. Због тога није потребно очистити од прашине, а ризик од гребања површине постао је мањи.

Најчешће грешке инсталације су:

  • хоризонтално одступање током инсталације. Као резултат, излаз топлоте уређаја постаје мањи од оног који је изјавио произвођач;
  • ако је размак између пода и дна радијатора панела превелик, ваздух у доњем дијелу просторије ће бити превише хладан, што ће изазвати неугодност;
  • Строго је забрањено грејање бојлера металним бојама (ово ће погоршати пренос топлоте уређаја), а излаз из ваздушног издувног уређаја је такође врло често обојен.

Што се тиче избора термичке енергије, можете једноставно израчунати запремину простора у кубним метрима и помножити са 41. Због тога ће број показати потребну снагу у ватима за загревање собе. Технички параметри панелних радијатора грејања нужно укључују овај параметар, тако да се може узети из документације на грејачу.

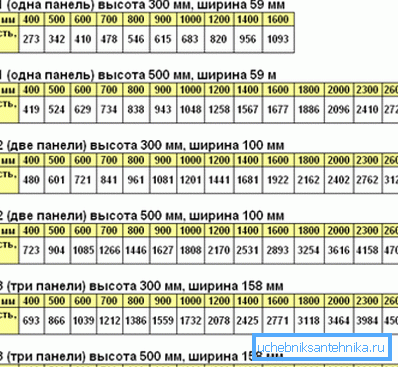

Карактеристика популарних панелних радијатора

Сумирајући

Панелни грејачи су веома различити од свих уобичајених радијатора за грејање. Такви грејачи изгледају елегантно и изгледају добро у сваком унутрашњости, а могућност ниже везе вреди много.

За које су панелне радиаторе боље, онда можете саветовати да изаберете моделе са унутрашњим ребрима, у којима ће се пренос топлотне енергије извршити на два начина.

Видео у овом чланку показује уређај радијатора челичне плоче.
