Парно грејање: шема, коришћени материјали и начин

Обично врућа вода се користи као носач топлоте у системима за грејање у стамбеним зградама, али понекад се замењује парном бојом. Шема парног грејања је нешто другачија од традиционалног решења, јер би требало да обратите пажњу на своју анализу. Само знајући све нијансе, можете креирати ефикасан пројекат и правилно га имплементирати.

Анализирање дизајна

Карактеристике система

Само по себи, грејање пара је прилично једноставно:

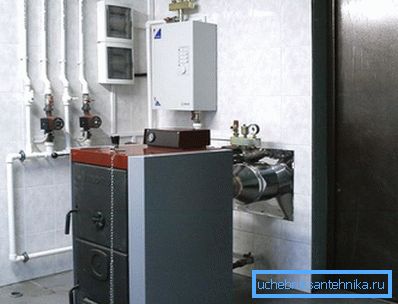

• Котао делује као бојлер. (електрично, гасно или чврсто гориво). У неким случајевима је могуће изградити систем користећи пећ, али онда је потребно модернизирати у складу с тим.
• У грејачу вода се доводи до цурења, формирајући велику количину паре која је под великим притиском..

Обрати пажњу! Најчешћи су системи ниског притиска дизајнирани за 100-150 кг / м.². Такође у приватним кућама може се користити грејање вакум-паро (до 100 кг / м²), ау индустрији понекад користе структуре које могу издржати више од 600 кг / м².

• Пара улази у цевоводе кроз које пролази радијатори инсталирани у просторијама. Овде се врши редистрибуција топлоте: цеви се постепено охладе, грејање околног ваздуха.
• Након хлађења испод одређеног нивоа, вода се сакупља у облику кондензата и враћа се у бојлер..
• Одвојено, вреди напоменути да се ваздух који се помера из система помоћу паре испушта споља кроз посебну издувну цев..

У зависности од начина враћања кондензата у бојлер, постоје:

• Системи грејања затвореног типа. У том случају, охлађена вода улази у котао директно кроз цеви.

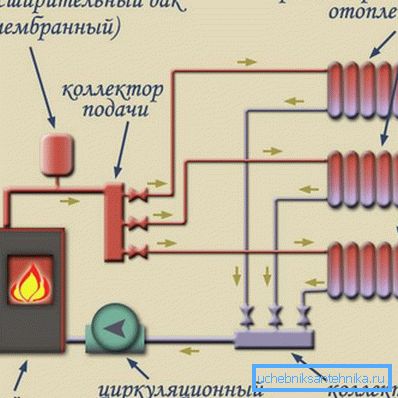

• Отворени системи. Кондензат се иницијално акумулира у засебном резервоару, а затим се пумпа у радни капацитет бојлера.

За и против

Овај начин гријања има неколико предности:

• Соба се довољно брзо загрева услед проласка високотемпературне паре кроз радијаторе и цеви.
• Систем има прилично компактну величину.
• Не постоји ризик замрзавања хладњака у цевима, што у случају загревања воде често доводи до удара.
• Трошкови материјала потребни за аранжман су релативно мали.

С друге стране, грејање пара није без недостатака:

• Прво, цевоводи носити довољно брзо под високим притиском, јер их је потребно поправити и замијенити чешће.

Обрати пажњу! Превентивно одржавање свих веза треба редовно изводити. Ово је питање не само због ваше удобности, већ и од ваше сигурности.

• Друго, јако загревање расхладног средства отежава прецизно регулисање температуре кроз системе за контролу климе.
• Треће, цеви током проласка паре чине прилично гласан звук. После неког времена, наравно, престати ћете то приметити, али у првим седмицама овај шум може бити непријатан.

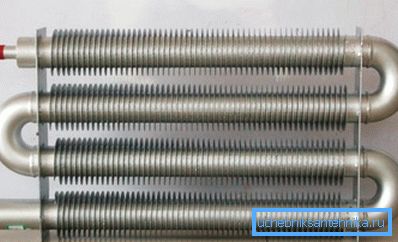

• На крају, врло вруће цеви треба поставити на такав начин како би се смањио ризик од контакта са њима. Међутим, опекотине од случајног контакта са загрејаним металом и даље ће бити неизбежне.

Препоруке за инсталацију

Избор елемената

Ако планирате да направите уређење парног система грејањем сопственим рукама, онда морате пажљиво одабрати све компоненте система.

Скрећемо пажњу на следеће тачке:

• Парни котао је кључни елемент који у великој мери одређује перформансе свих инсталираних уређаја. За нашу сврху, модел са двоструким кругом који се користи на гас или струју најбоље одговара. Оптимално ограничење температуре паре за приватну кућу је 130 ⁰Ц.

Обрати пажњу! Да бисте обезбедили константно загријавање воде у резервоару, можете купити и уређај са чврстим горивом са аутоматским пуњењем пелета из специјалног бункер-а.

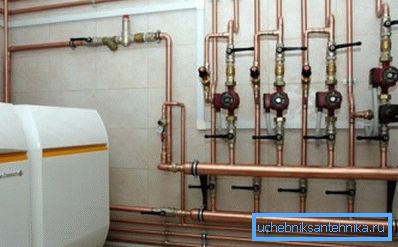

• Цеви за повезивање свих делова користећи челик или бакар. Друга опција је пожељна јер бакар није подложан корозији, али у овом случају трошкови пројекта ће се знатно повећати.

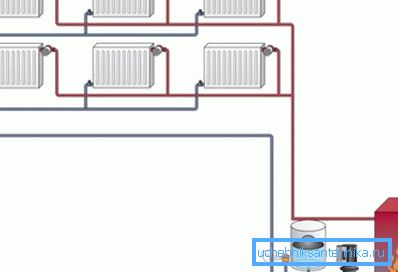

• У пројекту је могуће поставити и једно-цевоводе и двоководну шему полагања комуникација. Један цевни аранжман је јефтинији, међутим, боље је обезбедити одвојени цевовод за одвод кондензата. Тако ћемо смањити ниво буке у систему, а лакше је регулисати проток топлоте.

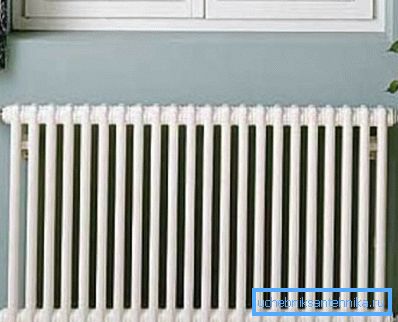

• Што се тиче батерија, радијатори од класичног челика или уређаји од челика су савршени за нашу сврху.

• За сваки грејни круг добијамо издувни вентил који ће аутоматски подесити притисак у систему.

Нијансе монтаже

Радови на аранжману почињу инсталацијом бојлера.

Упутство препоручује да поступа на следећи начин:

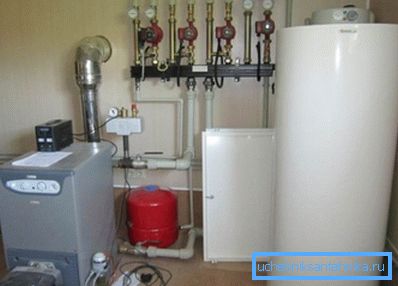

• Грејац за воду је најбоље инсталирати у подруму или подземној соби - тако ће загрејана пара порасти кроз цеви због природних сила. Истовремено, кондензат ће се вратити у резервоар гравитацијом.

• Простор за уградњу котла поставља негориви материјал. Изливамо посебну монолитну подлогу под самим котлом, који је дизајниран да спречи његово померање током рада.
• На излазу из котла мора се монтирати парни вентил, који се користи за подешавање протока паре.
• Изнад котла обично се налази експанзиони резервоар мембране. Његова главна функција је изједначавање притиска у систему.
• Успоставили смо бакар, почињемо да постављамо цеви. Ми их поправљамо на носећим структурама помоћу заграда.
• На зидовима на одабраним местима постављамо грејне батерије. Сваки радијатор може бити опремљен са два славина, што омогућава, ако је потребно, да искључи батерију из система, чиме се регулише степен загревања ваздуха у соби.
• Пажљиво затворите све прикључке, јер ће притисак паре у цевима бити доста висок.
• Поставите издувне вентиле одговорне за испуштање вишка зрака.

Обрати пажњу! Ако се користи отворено коло, онда је неопходно да се пумпа укључи како би се потрошени кондензат пренели из резервоара на котао.

• Прикључујемо котао на цевовод, напунимо водом и изводимо пробни рад. Током тестова пратимо очитавање манометра, који бележи ниво притиска, а такође прати појаву цурења на зглобовима.

Закључак

Горе описане шеме парног гријања (са једним или два круга, са отвореним или затвореним циклусом) показују максималну ефикасност у приватним кућама и кућама.

Овај дизајн се може имплементирати независно, али уколико немате искуства у извођењу радова на топлотном раду, боље је укључити стручњаке у рјешавање проблема, барем у фази пројектовања. А у нијансама извођења појединачних операција, видео приказани у чланку ће помоћи да се разуме.
