Пирозни сами котао

Нажалост, такав благослов као природни гас још увек није доступан свима. Врло много локалитета није гасификовано. У таквој ситуацији, људи користе електричне котлове или чврста горива за загријавање својих кућа. Први су скупи због високих трошкова електричне енергије. Недостатак другог је веома ниска ефикасност: готово половина топлоте "иде" у атмосферу. Повећање корисног учинка и уштеде топлоте помоћиће процесу пиролизе. Котлови који раде на овом принципу називају се котлови за пиролизу. Пошто су индустријски дизајни прилично скупи, људи са професијом заваривача, упућени у цртеже и способни да раде са алатима, више воле да направе бојлер са пиролизом сопственим рукама.

Принцип рада

Котао за пиролизу је у суштини уређај за загревање чврстог горива. Може да ради на дрвету, угаљ, брикете или пелете. За сваку врсту горива направите сопствене прорачуне.

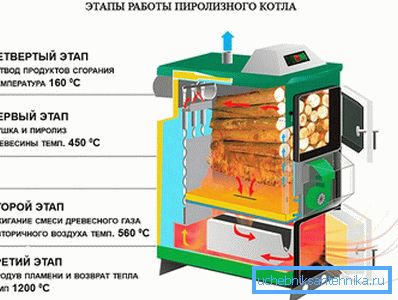

Општи принцип рада је да сва горива гори са ограниченим приступом ваздуха. Сервира се онолико колико је потребно за минимално горење са ослобађањем гаса, у којем су присутни испарљиви угљоводоници и угљен-моноксид. Добијени гас на овај начин улази у другу комору, мијеша се са ваздухом и гори тамо, емитујући огромну количину топлоте. Због ове методе сагоревања горива у атмосфери практично нема пепела или емисија, а грејање расхладне течности траје до два дана на једном оптерећењу.

Компоненте

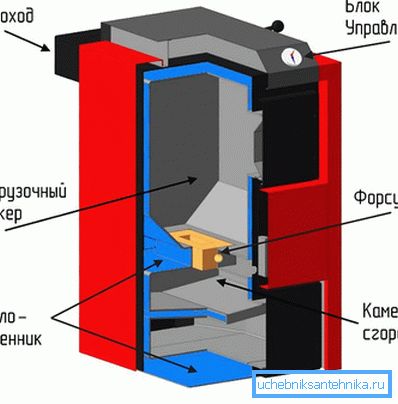

Котао за пиролизу уређаја састоји се од:

• канцеларије за утовар горива - ватрогасна комора, са вратима;
• коморе за сагоревање - гас који се емитује у њему гори;
• пукла, у којој се пепео акумулира;
• доња врата, која затварају комору за сагоревање гаса и пухају;

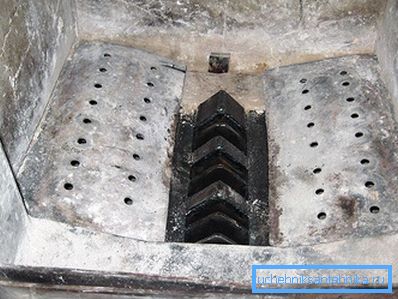

• млазнице кроз које гас улази у комору за сагоревање;
• димњак за уклањање производа сагоревања са поклопцем за контролу сагоревања;
• вентилатор који испоручује ваздух комори за поновно сагоријевање;
• решетке;
• амортизери за довод ваздуха у пећ;
• отворе за чишћење депоније у бакру;
• испуштање воде из котла;
• излазне цеви за довод и враћање система грејања;
• топлотна изолација котла;
• сигурносна опрема, која укључује сензоре потиска, манометар, термални сензор.

Секвенца рада

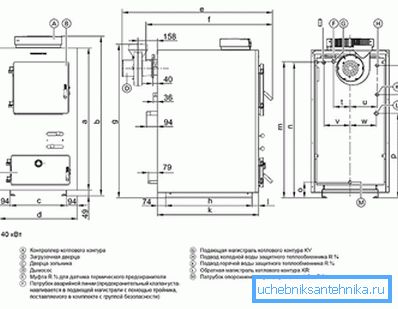

Пре почетка рада на производњи котла треба размислити како то учинити исправно. Обично почињу са извршавањем калкулација, без израде скупштинске шеме је немогуће. Мора се рећи да грешке у фази израчуна могу касније претворити у погрешан рад котла, као што је погрешно направљена јединица може бити опасна. Ако направите калкулације и сам цртеж не ради, онда можете овај налог наручити специјалистима.

Према цртежу, направљени су метални затвори котла. Да бисте то урадили, биће вам потребан метал дебљине 5 мм за унутрашњу конструкцију и 3 мм за плочу трупа. Потребне су нам и цијеви у којима циркулише загрејани ваздух, због чега се загријава носач топлоте. Такође ће вам требати димњак, амортизери, врата, заптивачи од фибергласа, вентилатор. Све ово може се купити у продавници.

За топлотну изолацију коморе за сагоревање треба купити ватросталне опеке. Изолација кућишта котла израђена је од материјала који добро држе топлоту и филм фолије.

На пример, узмите у обзир производњу котла на 25 кВ. Од метала смо исечили бланке таквих димензија:

1. Спољашњи зидови тела котла: предњег и задњег димензија 1039 618 мм, бочни величине 1039 880 мм, горња и доња димензија 880 618 мм ???.
2. У предњем спољном зиду котла правимо правоугаоне отворе за пећ и асхпит који се налазе у центру. Димензије врата пећи су 400 × 400 мм, а сам пећ је 350 × 350 мм. Димензије врата учинити више, јер је неопходно обезбедити место за утор у којем ће бити постављен печат. Да бисте поједноставили свој живот, можете купити готова врата одговарајуће величине. Имајте рупу на растојању од 108 мм од врха радног комада. Спољне димензије врата пепела су 400 к 200 мм, а димензије рупа су 350 к 150 мм. Имајте рупу на растојању од 88 мм од дна радног предмета. Такође на предњи зид котла обезбеђује се правоугаони отвор за довод ваздуха и овалне отворе рукује залиске регулишу проток ваздуха у спалионице и комору за сагоревање.
3. У задњем спољном зиду котла направите рупу за димњак, који се поставља у центар. Његова величина зависи од пречника цеви димњака. Пре почетка рада на монтажи котла, купљено га је монтирано са вентилом.
4. На задњем зиду хоризонтално на удаљености од 202 мм од центра и вертикално, на растојању од 373 мм, направите рупе за повратак расхладног средства у систем грејања. Димензије зависе од пречника постојећег система грејања.
5. Такође су обезбеђени излази за улазак хладне воде у котао и за довод топле воде у заштитни измењивач топлоте. Промјер излаза ових цијеви 3/4 инча. Поставите их хоризонтално на удаљености од 200 мм од центра. Вертикално снабдевање топле воде налази се на удаљености од 725 мм са чистог пода. Растојање између напајања топлом и хладном водом је 255 мм. Само хоризонтално на удаљености од 145 мм од центра и вертикално растојање 990 мм секу рупе за снабдевање, са распоредом млазнице за безбедносне групе.
6. Хоризонтална дужина 198 мм од центра и вертикалном растојању од 980 мм сече полдиуимовое отвор за спајање термалне сензор осигурача. На дну радног предмета на удаљености од 137 мм од чистог пода у средини направите рупу за цев за испражњавање и пречник експанзионог резервоара ?.
7. У радном предмету за горњи део котла направите рупе за излазни контролер кола котла. Димензије су стандардне, јер су купљене у готовом облику пре монтаже котла. Укупна висина котла од чистог пода до врха регулатора треба да буде 1190 мм.
8. Изрезати од металне профила У облику ногу за котао дужине 765 мм.
9. Јер металне плоче 5 мм дебљине величине цут унутрашњост котла (в д?): 468,780,346 сагоревања мм са додатним сагоревањем комору 468,780,256 мм асхпан 468,780,250 мм ??????. Горња гредица пећи је направљена дуже за заваривање цеви за измјењиваче топлоте. Према томе, обезбедите место за рупе. Исто важи и за пепео доњег прућа.
10. Правоугаони отвор за млазницу 130 × 200 мм исечен је у доњем затварачу димњачког одељка.

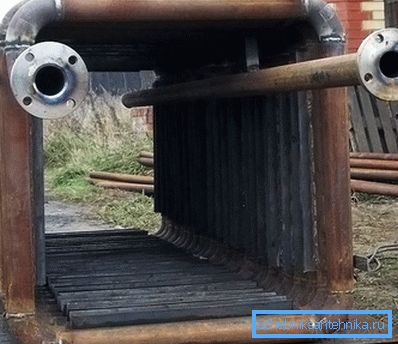

11. Цеви пречника 50 мм за измјењивач топлоте су пресјечене до дужине 730 мм у количини од 4 комада.
12. Исеците комаде цеви за снабдевање доводом, повратом, топлом и хладном водом. Пречници цеви се бирају у складу са параграфом 1, а дужина је означена на дијаграму.

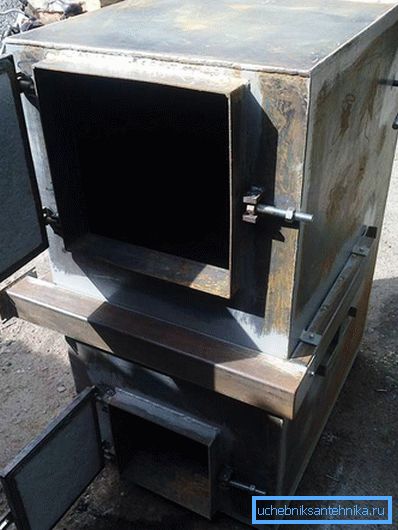

Дијелови одрезани по величини помоћу лучног заваривања комбинују се у једну структуру у складу са шемом.

Отвори за цијеви су исечени слагалицом (котао се саставља код куће). Причврстите димњак са резом. Његова екстремна тачка би требало да буде 1289 мм уклоњена са ивице ручке врата пећи. Са ивице левка за лијевање на исту дршку треба да буде 1101 мм. Унутрашњост коморе за сагоревање гаса је опечена циглом. Такође изолујте коморна врата.

Када се метални делови унутрашње структуре састављају на подупирачима, спољни случај се заварује. Потребни су одстојници како би се избегло деформирање метала. Врата, аутоматизација и све што је неопходно према шеми иу складу са димензијама које су наведене у њему су причвршћене на готовом котлу. Ноге котла су постављене на растојању од 41 мм од предње спољашње ивице котла. Размак између њих у ширини треба да буде 430 мм. Готови котао је умотан у топлотну изолацију и ставља декоративну торбицу.

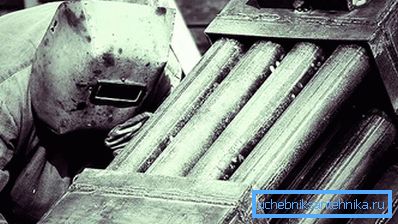

Неке нијансе

Ако је све правилно израчунано и прикупљено, онда неће бити дим од димњака практично. Постоје и друге нијансе:

1. Димензије котла зависе од капацитета.
2. Пећ домаће котла направљена је нешто виша од индустријских котлова.
3. Конфигурација бунара за пећ је најбоље направити правоугаоне.
4. Да бисте контролисали количину горива и ваздуха, морате направити лимитер. Израђен је од цеви пречника 76 мм и дужине нешто дуже од котла. На дну чепа диска се заварује, који има дозволу четири инча са цеви зидовима рупе котла и поклопца је направљен за њега.

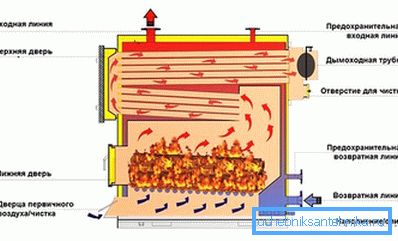

5. Цев за хлађење се прави са кривином за већи пренос топлоте.
6. Количина хладњака која улази у котао контролише се вентил постављен ван котла.

Зато је котао за пиролизу спреман. Можда имате лично искуство у производњи таквог уређаја за загревање куће. Па, бићемо вам захвални због драгоцених инструкција наведених у коментарима на чланак.

Можда ћете бити заинтересовани да се упознате са пратећим материјалима наше странице:

• Карактеристике кондензационог котла
• Карактеристике избора радијатора за грејање
• Како направити котларницу у приватној кући
• Шта су вакумски радијатори

Видео

Како направити пиролизни котао 15-25 кВ? О томе можете сазнати гледајући видео:

Схеме

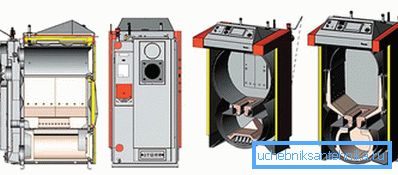

Захваљујући шемама, боље је разумети како функционише котао за пиролизу и које су његове предности у односу на аналогне:
