Повезивање биметалних радијатора. упоредне карактеристике са

Шема повезивања биметалних радијатора грејања нема значајне разлике од других врста грејача, тако да ћемо разговарати о општим правилима за уградњу батерија. У овом случају упозоравамо на неке нијансе и карактеристике и кажемо вам како спојити биметални радијатор грејања.

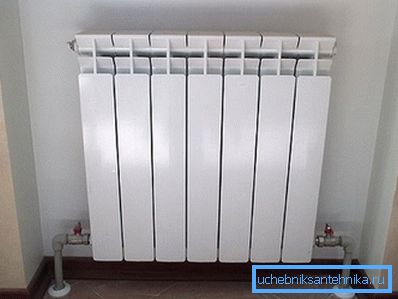

Биметални радијатор са доњим прикључком у унутрашњости собе.

Биметални радијатори за грејање

Упоредне карактеристике са другим врстама батерија

На фотографији - висок уски уређај.

Прво морате да схватите који су радијатори за грејање и како се оне разликују једни од других.

Наведене су главне врсте:

  • Батерије од ливеног челика - Један од најчешћих типова, који се налази у већини станова совјетске градње. То је систем повезаних дијелова од ливеног гвожђа са прилично дебелим зидовима и великом масом. Одликује се високом чврстошћу и издржљивошћу, али има ниску ефикасност и пренос топлоте, а такође је могуће приметити велику термичку инерцију;
  • Челични цевасти регистри - то је систем цеви довољно великог пречника или једне цеви у облику С-облика савијања (на примјер, гријача пешкира за грејање). Ова врста опреме обично се инсталира у великим просторијама - концертне дворане, биоскопи, спортски комплекси, супермаркети. Разлика у високој снази и великој количини расхладне течности;
  • Челичне грејне плоче. Они су заварене профилиране плоче од челика, унутар којих постоје канали за циркулацију расхладне течности. Имају прилично малу отпорност на хидрауличне шокове и ниску чврстоћу, су подложни корозији и нису врло поуздани;
  • Алуминијски радијатори - модернији тип акумулатора, који се одликују повећаним преносом топлоте и ефикасности, запремином ниског нивоа топлоте и малом масом уређаја. Захваљујући ниској топлотној инерцији, она се добро ослања на аутоматску и ручну контролу температуре. Захтевајући квалитет хладњака и његову киселост, имају просечну снагу и радни вијек;
  • Бакарне батерије - су системи цеви са плочастим плавим плочама. Одликује их највећа емисија топлоте и ефикасност, висока чврстоћа и отпорност на хидрауличне ударце, без корозије и дугог вијека трајања. Једини недостатак јединица бакра је висока цена;
  • Биметални радијатори споља и дизајна подсећају на алуминијумске уређаје са разликом да су унутрашњи зидови канала израђени од челика или бакра. Стога је могуће повећати ефикасност и пренос топлоте батерије, али да би се очувала снага и издржљивост.
Познати многи од литијум-јонске батерије.

Да би се разумела главна карактеристика биметалног уређаја, потребно је боље разумјети његов дизајн. Главни задатак било које течности хлађене батерије је да обезбеди максималан пренос топлоте из хладњака у окружење, а уз адекватно снабдевање механичком и корозивном снагом ради дуготрајног ефикасног рада.

Степен преноса топлоте директно зависи од топлотне проводљивости метала и дебљине зида. Најпропуснији материјали су алуминијум и бакар, па су најефикаснији уређаји направљени од обојених метала.

Најефикаснији радијатори су направљени од бакра.

С друге стране, челик и обојени метали показују највећу снагу. Али они су склони корозији и имају ниску топлотну проводљивост. Истовремено, челик је много јефтинији од бакра и алуминијума, што је и предност.

Дизајн биметалног радијатора се карактерише тиме што су унутрашњи зидови канала израђени од трајног корозионо отпорног челика или чисте бакра, а спољни зидови и ребра су израђени од лаког и топлотно проводљивог алуминијума. Ова одлука омогућила је комбиновање предности челичног и обојеног метала у једном уређају.

Унутрашња површина канала и колектор је од челика.

Обрати пажњу! Биметални радијатори комбинују предности производа од жељезних и обојених метала, постајући најнапреднији и најсавременији тип уређаја за гријање.

Предности и мане

Конвектор се савршено уклапа у модеран ентеријер.

Размотрите позитивне и негативне аспекте употребе агрегата са комбинованим металима у саставу. Почнимо са предностима:

Предност Опис
Висока механичка снага Језгро уређаја направљен је од челика високе чврстоће од корозије, који је у стању да издржи радни притисак унутар 40 атм., Значајан водени чекић и спољни механички ефекти.
Трајност Век трајања овог типа батерије је од 20 до 50 година. Ово се постиже високим квалитетом градње и употребом најприкладнијих материјала.
Висока емисија топлоте Термичка проводљивост алуминијума је четири пута већа од топлотне проводљивости челика, а бакар је двоструко пропорционалан као алуминијум. Излаз топлоте једног биметалног дела је 150 - 180 В, што је знатно веће од оне модела са једним елементом.
Недостатак електрохемијских процеса Пошто су унутрашње површине канала израђене од челика, као што су цеви, систем не производи галванске процесе и електрохемијску корозију.
Добро подешавање Јединице карактеришу веома мали капацитет расхладног средства, који у комбинацији са добром топлотном проводношћу материјала омогућава ефикасну контролу температуре кроз термостатске вентиле.
Предиван дизајн Алатна способност ливења омогућава вам да креирате било који облик кућишта, а модерне врсте боја и премаза чине изглед батерије посебно атрактивним.
Атрактиван изглед - карактеристична карактеристика производа.

Недостаци овог модела укључују високе трошкове и захтеве за квалитетом производње и монтаже. Неопходно је комбиновати материјале са строгим перформансама технологије, у супротном уређај неће служити дуго и неће задовољити наведене критеријуме.

Обрати пажњу! Биметални конвектор се може приписати најуспјешнијим и прогресивним врстама грејача.

Дијаграм ожичења за радијаторе

Пример бочне везе.

Повезивање биметалних радијатора врши се према истим правилима као и код других типова батерија.

Размотрите стандардне шеме везивања:

  1. Дијагонални прикључак. Цев за довод улази у горњи отвор, а повратна цев излази из доњег отвора са друге стране. Сматра се да је најефикаснији начин да се обезбеди потпуно равномерно грејање и максимални пренос топлоте;
  2. Бочна веза. Цев за довод улази у горњи отвор, а повратна цев излази са доњег на истој страни. Са бројем секција до 12, практично нема разлике од дијагоналног типа, али са повећањем овог броја је значајно инфериорно;
  3. Најбоља веза. Крмена ушла у горњи отвор са једне стране, повратак протиче из горњег отвора са задње стране. Доста ефикасан начин;
  4. Доња веза. Улаз и излаз хладњака кроз доње рупе на обе стране. Загријавање је мање униформно и мање ефикасно;
  5. Повежите се са једном тачком. Само једна цијев улази у уређај. Метода је најмање ефикасна и ретко се користи.
Утицај методе повезивања на снагу.

Такође треба запамтити да постоје системи за грејање са једном цеви и двоцевним системом грејања. Иако, у смислу везивања радијатора - није толико значајан. Већина кућних каблова је тип цеви.

Обрати пажњу! У монотубе системима за нормално подешавање и одрживост уређаја треба их повезати преко обилазнице.

Инсталација радијатора

Биметални радијатори за грејање са доњим прикључком уграђени су у подземне или кабловске цеви.

За оне који су одлучили да инсталирају радијатор сопственим рукама, припремили смо инструкцију.

Размотрићемо један-цевни систем са бочном везом:

  1. Према шеми произвођача, монтирамо монтажне конзоле;
Изабрали смо позицију конвектора према шеми.
  1. Бавимо се монтажом батерије грејања. Завртите вентил Маиевски у горњу рупу, а утикач у доњем делу. У осталим двоје увртамо шупље затварања и подешавање дизалица, подешавање - одозго;
Састављамо производ пре инсталације.
  1. Висећемо и поправимо батерију на зиду;
Обавезно контролишите ниво изградње процеса.
  1. Вратити термостатски вентил у доводну цев и спојити га на држач инсталиран у отвору за батерију;

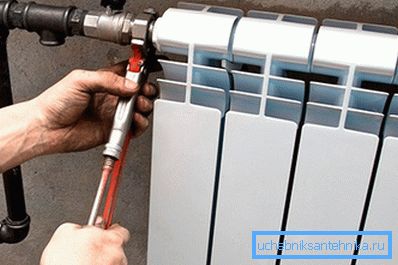

Прикључите доводну цев.
  1. У повратној цеви уграђујемо куглични вентил за затварање, који повезујемо са прихватом монтираном у доњу рупу;
Повежите повратну цев.
  1. Цијеви за довод и повратак су повезани преко обилазнице, на којем такође инсталирамо регулациони вентил.
Кранови вам омогућавају да искључите уређај ради поправке или замене.

Обрати пажњу! Користите само квалитетне спојнице и адаптере, добре запорне и регулационе вентиле. Нормалне арматуре су израђене од месинга.

Закључак

Биметални радијатор за грејање је одличан избор за грејање модерног апартмана или сеоске куће. Уређаји карактеришу високи перформанси, а видео у овом чланку ће помоћи да се разумеју правила њихове инсталације.
