Повезивање радијатора у једном цевном систему. крос, седло,

Грејне мреже у приватним и вишенаменским кућама су већ дуго организоване. Често често долази до прикључења једносмерних радијатора, укључујући серијску везу уређаја. Ова опција је најефикаснија када се користи природна циркулација расхладног средства.

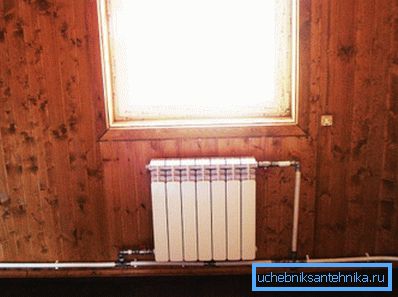

На слици је приказана једна-цевна грејна мрежа.

За и против решења

Приликом изградње таквих мрежа за грејање, доводна цијев из котла се директно напаја на прву батерију, а од ње на другу, трећу и другу. Радно окружење укључује уређаје.

Ако је кућа повезана са радијаторима са једним системом грејања, можемо говорити о следећим предностима и недостацима.

Главне предности

  • Ниска цијена завршене мреже објашњава се минималном потрошњом елемената који се користе;
  • Доводне цевоводе су прилично лако сакрити, јер се налазе у једној линији;
  • Структура система је сасвим једноставна, и то вам омогућава да га градите сопственим рукама;
  • Ова врста грејне мреже може функционисати без присилног циркулације.

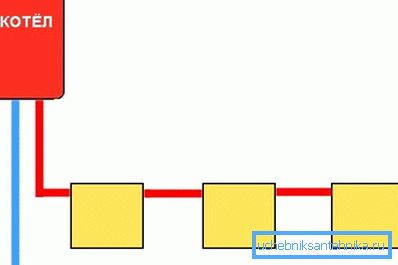

Најједноставнији дијаграм система једне линије.

Одређени недостаци

  • Не постоји могућност подешавања протока радног окружења у уређајима за грејање;
  • Такви системи се не препоручују ако је дужина цјевовода врло велика;
  • Замена или поправка батерија у сваком случају ће се морати урадити са потпуном зауставом комуникацијске мреже.

Додатак! Када је радијатор повезан са једним цевним системом, до 50 процената буџета може се сачувати на цевоводима у поређењу са двоцевном комуникацијском мрежом.

Основне опције повезивања

Повезивање грејних уређаја може се извршити на неколико начина. Ниво топлотних губитака као и естетских карактеристика ће зависити од избора одређеног. Укупно има четири основне опције, а све их треба детаљније разматрати.

Цросс Лоцатион

Најефикаснији у смислу излаза топлине је дијагонални прикључак радијатора за грејање са једним цевним системом. Хлађење улази у горњи део акумулатора и долази директно са дна. Са овом опцијом, она се дистрибуира што је равномерније могуће у целој структури.

Дијагонално везивање за уређај за грејање.

Сеат Цоннецтион

У овом случају, гасовод је прикључен на доњу везу уређаја са обе стране. Са овим начином уградње, губитак топлоте се у одређеној мери повећава. Међутим, локација елемената може се сматрати корисном ако говоримо о естетским могућностима.

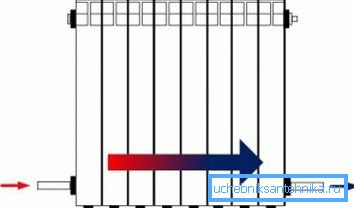

Повезивање сједишта батерије.

Једносмерна веза

Ова техника укључује локацију елемената с једне стране, али на различитим нивоима. То јест, цевовод за снабдевање је на врху, а цијев за испусање је на дну. Тако је могуће потпуно загревати последњи уређај.

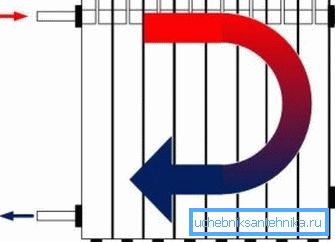

Цевоводи су са једне стране.

Нижи смештај

Таква схема за повезивање радијатора са једним цевним системом је релевантна ако су проводни елементи сакривени испод пода. Без инсталације циркулационе пумпе, овај метод се не може имплементирати, јер се расхладна течност испоручује и испразни кроз дно.

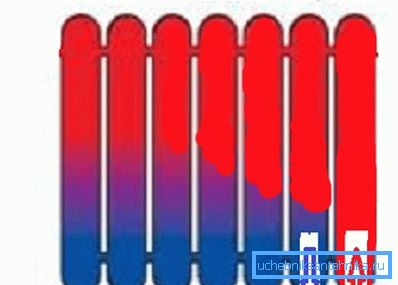

Проводни елементи се налазе испод.

Инсталацијски радови

Након упознавања са могућностима повезивања батерије, време је да сазнате о њиховој инсталацији и накнадном прикључењу на цевоводе. Све акције су сасвим реалне да се учине самостално, одбијајући да привуку професионалце. То омогућава значајне уштеде.

Уградња инструмената

Пре повезивања радијатора са једним цевним системом грејања, морају бити инсталирани. Могу се фиксирати и на бочне површине и на доњи део собе.

Детаљна упутства за инсталацију су представљена у наставку:

  1. Прво су означене локације за уградњу заграда или кукица.. Током рада користећи траку и једноставну оловку. Уређај би требало да буде најмање 8 цм од пода, око 10 цм од прозора и више од 2 цм од зида;
  2. Након примене ознаке, монтирају се клијешта.. Да би се то урадило, рупа је бушена у армираном бетону који одговара спајалицама. Ако је бочна равнина израђена од дрвета, тада фиксирање врши вијцима;
  3. У последњој фази, делови су фиксирани на одређеном месту, након чега је на њима правилно постављена батерија.. Обично за један уређај морате инсталирати 2-3 куке или заграде.

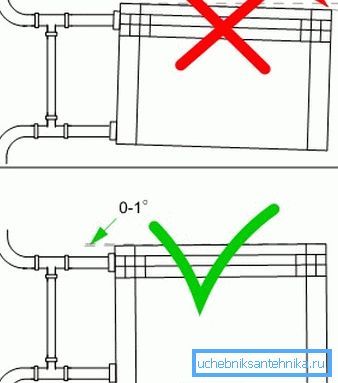

Тачна и нетачна локација радијатора.

Пажња! Након уградње причвршћивача, њихова поузданост се тестира. Носачи не би требало да се крећу у односу на хоризонталну и вертикалну или савијену под дејством примијењених напора.

Процес везе

Везивање уређаја за гријање може се заправо извршити употребом елемената различитих материјала, али је полипропилен недавно постао популарнији. Према томе, доле се сматра опција са цевима из овог високомолекуларног једињења.

Након уградње запорних и регулационих вентила, уграђена је специјална спојница, која је неопходна за спајање са полипропиленским производима. Цијеви су јој спојене лемљењем.

Када вршите топлотну прикључну станицу, требало би да се придржавате одређеног времена загревања. То би требало да варира у року од 5-20 секунди. Прегревање делова може проузроковати оштећења.

Шив се одузима у року од 3 минута, тако да се током овог времена мора пазити, иначе се елементи могу окретати или потпуно срушити.

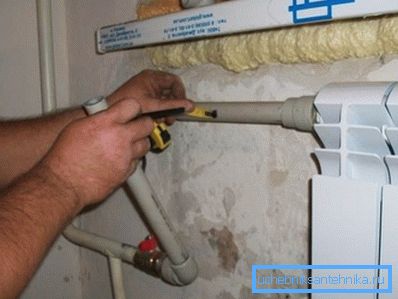

Приближно се врши везивање батерија.

Корисне препоруке

  • Упркос једноставности комуникационе мреже ове врсте, потребно је извршити детаљан пројекат са прелиминарним прорачунима прије извршења главних радова;
  • Ради постављања проводних елемената на произвољним локацијама, неопходно је инсталирати циркулациону пумпу која ће приморати расхладно средство у затворену петљу;
  • Цевоводе од полипропилена морају бити причвршћене на бочну површину са компензацијским носачима. Омогућавају фиксирање производа у једној позицији, али истовремено је и даље линеарно покретање;
  • Ако се користе метални аналоги умјесто полипропиленских елемената, онда се прикључивање врши помоћу специјалних прикључака или заваривања;
  • По жељи, цевоводи се могу поставити у зид, што ће позитивно утицати на естетску перцепцију простора. Такође можете направити декоративну кутију која ће сакрити проводне производе;
  • Да би се смањили губици топлоте, није препоручљиво лоцирати радијаторе система за грејање у ниши или било којим отворима, посебно ако ефикасност целе мреже није велика;
  • У присуству уређаја за кружење, пожељно је набавити резервни извор енергије, јер грејање неће функционисати када се електрична енергија искључи;
  • Препоручује се причвршћивање батерија са држачима пода ако су зидови направљени од лаких материјала. У другим случајевима потребно је монтирати посебне кукице.

Завршни део

Горе наведене информације ће пружити могућност почетницима да правилно повезују радијаторе са једним цевним системом у приватној кући или стану.

Током инсталације, можете користити било који од предложених шема за повезивање проводних елемената. Што се тиче специјалног видео записа у овом чланку, то ће вам омогућити да се визуелно упознате са овом темом.
