Повезивање радијатора за грејање алуминијума: пројект,

Недавно су алуминијумски радијатори постали распрострањени међу кућним власницима. Њихова инсталација је лакша од уградње ливених радијатора, али има и неке нијансе. Стога, доле детаљно разматрамо како правилно повезати алуминијумски радијатор у приватној кући.

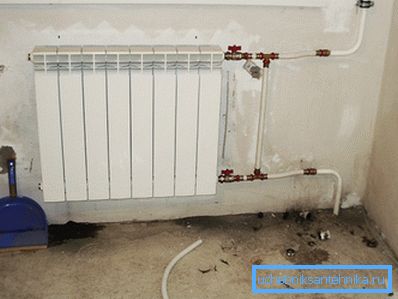

Алуминијумски радијатор

Опште информације

Пре свега, треба рећи да алуминијумске батерије имају много предности преко ливеног гвожђа:

  • Пренос топлоте је много више.
  • Имате мање тежине.
  • Имати атрактивнији изглед.

Међутим, треба напоменути да ови уређаји нису дизајнирани за високи притисак, који је доступан у централизованим системима грејања. Због тога је опсег њихове примене ограничен на аутономне системе.

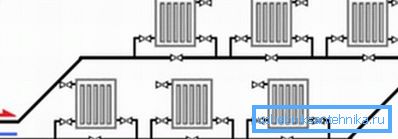

Појединачна цевна веза

Веза

Пројекат

Ако се уређење система грејања врши из нуле, онда процес повезивања батерија почиње са извршењем дијаграма ожичења.

У овој фази, морате одлучити о сљедећим тачкама:

  • Број радијатора који се користе;
  • Локација уређаја за грејање;
  • Врста схеме везе.

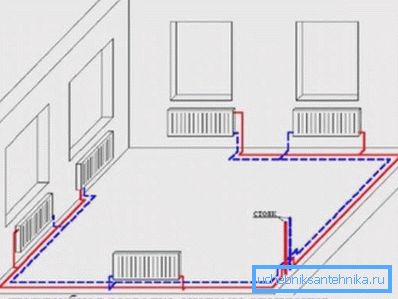

Двострука цевна веза

Треба напоменути да схема повезивања алуминијумских радијатора, као што су, заиста, све друге батерије, постоје три врсте:

Тип круга Посебне карактеристике
Једна цев Сви уређаји за гријање су повезани у серији, због чега расхладни флуид загрева све претходне пре него што дође до последњег радијатора у кругу. Према томе, грејање је неуједначено.

Ова шема је погодна за мале куће у којима се у систему користи мали број радијатора. У овом случају је лакше инсталирати га и штеди новац на материјалима.

Твин тубе У овом случају, батерије су такође повезане у низу, међутим, врућа расхладна течност и "повратни ток" протиче кроз различите цијеви. Захваљујући томе, уређаји за грејање се равномерно загревају, што омогућава да се користе за куће средње величине.
Колекционар Ова шема је најефикаснија, пошто су све батерије паралелно повезане кроз колектор. Међутим, трошкови у овом случају знатно повећавају, јер је неопходно купити најмање два колектора, као и знатно већи број цијеви, чија цијена је обично доста висока.
Колектор кола

Када одлучујете како спојити алуминијумски радијатор, требало би да узмете у обзир величину кућишта, број соба, површину итд. Одлучујући о типу шеме, морате приказати све елементе система гријања на папиру. Препоручљиво је користити план куће за ово.

Након израде таквог пројекта, можете рачунати на број потребних материјала, који укључују цијеви, фитинге и вентиле. У овој фази можете израчунати све трошкове повезане са уређењем грејања.

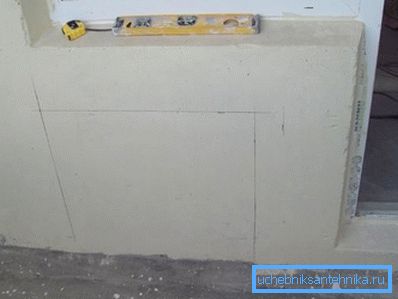

Пример означавања зида испод батерије

Припремни рад

Пре него што повежете алуминијумске радијаторе, потребно је урадити неколико припремних радова:

  • Пре свега, означавање зидова у подручјима гдје ће се батерије монтирати.
  • Следећа је инсталација топлотне цеви. Треба напоменути да је пожељно одредити своју локацију чак и пре куповине батерија.
  • На пример, ако планирате да сакријете цеви на поду, у овом случају, најбоља опција је алуминијумски радијатор са доњим прикључком. Ако цевовод пролази кроз зид, онда можете купити уређаје са бочном везом. Цевовод се испоручује до локација радијатора према дијаграму. Процес његове инсталације зависи од врсте цеви. Могу се повезати помоћу компресионих фитинга, навојних спојева или заваривања.
  • Затим морате сами ослободити инструменте из паковања, инсталирати Маиевски дизалице и друге елементе. Детаљне информације о њиховој припреми садрже шему која је доступна у комплету.

Обрати пажњу! Заштитна полиетиленска фолија треба уклонити само након уградње уређаја и њиховог повезивања са топлотним проводником.

После тога можете директно приступити инсталацији и прикључењу радијатора.

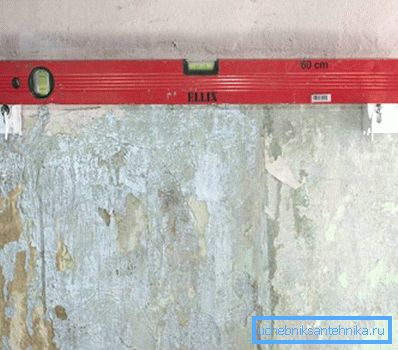

Провера положаја носача

Инсталација и повезивање

Приликом инсталирања радијатора важно је да их правилно позиционирате.

Према СНиП-у, морају бити задовољени следећи услови:

  • Удаљеност од пода уређаја би требало да буде 10-15 цм.
  • Удаљеност до зида није мања од 2 цм и не више од 5 цм.
  • Удаљеност од прозора је најмање 10 цм.

Упутства за уградњу алуминијумских радијатора су следећа:

  • Прво морате да на зиду обележите положај отвора за монтирање заграда. Њихова локација је неопходна за проверу нивоа зграде.
  • Даље на одређеним местима потребно је бушити рупице бушилицом или ударцем.
  • Затим је неопходно ударити клијешта у рупице, поставити заграде и поправити их помоћу ноктију.
  • Положај заграда мора се поново проверити нивоом конструкције, а тек након тога може се поставити и хладњак.

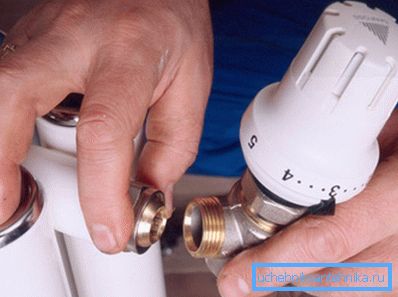

На слици - инсталација термостата
  • Затим, на улазу и излазу из адаптера за батерију су уграђени, на које се доводе цеви. У неким случајевима, у довод се увлачи контролни вентил. Све прикључке са навојем морају бити непропусне, јер за ово морају бити заптивене навојима за фум-траке или ланима и заптивним материјалом отпорним на топлоту. По правилу се куглични вентили постављају пре и након излаза, као и обилазнице. Овај начин везивања вам омогућава да блокирате проток расхладне течности у батерију без одвајања система грејања, који може бити потребан из различитих разлога.
  • Након што су све везе завршене, систем мора бити напуњен расхладном средством. Штавише, кранови морају бити отворени глатко, тако да у уређају нема воденог чекића.
  • Затим морате укључити грејање и осигурати да нема места цурења у местима са навојним прикључцима.

Савјет! Да би повећали ефикасност радијатора, пре него што их уградите на зид, пенофол треба бити фиксиран, што ће одражавати топлину у просторију.

Овде, можда, све основне информације о томе како спојити алуминијумске радијаторе у приватну кућу. Једино што треба приметити јесте да није увијек могуће поправити апарате на зидовима, на примјер, ако су други израђени од пјенастог бетона или чак и од гипса. У том случају, батерије се постављају на под, користећи специјалне носаче.

Закључак

Спајање алуминијумских радијатора није много различито од инсталирања другог типа акумулатора. Најважнија ствар у овој операцији је да правилно направите дијаграм ожичења и обезбедите стезање свих спојева. Да би се носио са овим задатком, налази се у снази сваког домаћег мајстора који се суочио са поправком система грејања или водоинсталације.

Можете прочитати више информација о гласовној теми из видео записа у овом чланку.
