Типично, систем грејања у приватним кућама је аутономан, па је због своје организације потребно купити котао довољне снаге и одредити који би пренос топлоте из радијатора требао бити. Онда остаје за малу - све што треба да урадите је да повежете грејаче са бојлером помоћу цевовода и попуните све са хладњаком. Најоптималнија схема прикључака је двоцевна, када постоји проток протока и повратка.

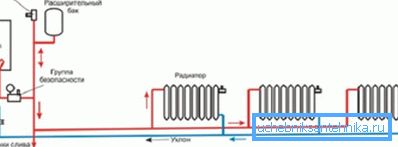

Дијаграм ожичења радијатора грејања двоцевни систем са нижим ожичењем

Врсте система грејања

Користите једноставне и двоцевне верзије, које могу имати и предности и недостатке. Дизајн се може монтирати и са доњим жицом и са горњим врхом. Међутим, овај се најчешће користи, јер је погоднији и практичнији.

Као што знате, принцип рада аутономног система грејања је константна циркулација воде или другог расхладног средства од котла до уређаја и назад. Међутим, може да се креће гравитацијом или силом, што се постиже повезивањем пумпе.

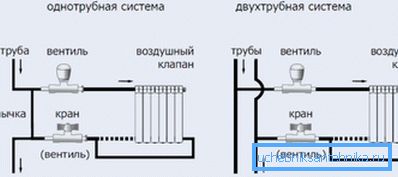

Која је разлика између шема за грејање једног и два цеви?

Дводелна опција за повезивање

Размотрите његове карактеристике:

  1. Приручник за инсталацију схеме подразумијева присуство два одвојена цевовода на које је повезан сваки уређај.
  2. Истовремено, један систем водоснабдевања је доводна цев, одакле тока топле воде, а друга је обрнута, која дозвољава већ расхлађену воду.
  3. Пошто су путеви који су превладали од стране хладњака, како у доводној цеви, тако и код повратка, исти су њихови хидраулички отпор. То јест, таква схема је хидраулички уравнотежена, што чини његову примјену најоптималнијом.
Правилно повезивање радијатора са двоцевним системом - дијагонална метода

Савет: употреба у овом случају дијагоналне методе повезивања грејача ће учинити систем ефикаснијим.

  1. Међутим, шеме могу бити непрекидне, што значи да највише:
    • дуг пут је направљена од стране већ хлађене воде која напушта последњу у ланцу грејног тела;
    • кратко - траје од првог.

    Због тога ћете морати подесити ток вруће воде својим рукама у сваку од славина за батерије или користити термостатске вентиле.

    Лаиоут

    Шема може бити присиљена (уграђена пумпа) и самопокривена, главна предност друге јесте да не захтева електричну енергију. Да би се то урадило, завршено је горње ожичење, а уређаји за грејање, као иу претходном случају, дијагонално су повезани.

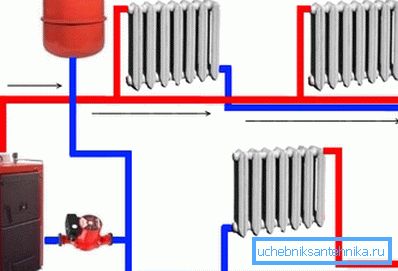

    Принудна двоцевна шема повезивања радијатора са котлом и пумпом

    Користи се најчешће у малим стамбеним зградама које немају више од два спрата. Иако ће бити идеално у насељима која доживљавају нестанке струје, није често коришћена, што се објашњава потребом да се користи велика количина материјала и неестезијски изглед.

    Користи се не само у стамбеним зградама, већ иу другим зградама, без обзира на њихову намјену. Њена организација захтева пуно материјала и напора, али предности оваквог система су неоспорне.

    Систем има аутоматску контролу температуре.

    Савет: лако можете да га покупите за све зграде, без обзира колико су сложени.

    На једној грани може бити лоциран велики број уређаја за грејање, а то не захтева додатну инсталацију регулатора притиска хидраулике. Снабдевање водом и повратни одлазак у таквим шемама су засебно повезани, што вам омогућава да аутоматски подесите грејање свих соба у кући. У овом случају, термостати неће имати никаквог утицаја на друге уређаје, а њихова цијена само ће повећати трошкове инсталације.

    Дијагонално повезивање два радијатора са једним постољем

    Опције за повезивање грејача са системом

    Често кажемо речи "повезивање" и "повезивање", што подразумева учинак истог дејства - спојите радијатор са цевоводом система за грејање.

    Међутим, овај приступ је аматерски, пошто постоји одређена техничка разлика између њих:

    • спојити радијатор - доведите линију протока и повратну цев. Пример би био бочна верзија радијатора, када цеви одговарају уређају са једне стране изнад и испод, или дијагонале.
    • прикључите уређај за грејање - створити јединицу за повезивање у којој постоји повратни или повратни ток, као и регулација кугластих вентила, вентила или других сличних елемената.

    Постоје две главне опције за систем грејања, на коме зависи финална монтажа грејне шеме куће или стана:

    1. Горња линија напајања налази се изнад горњег нивоа радијатора. У овом случају користите следеће опције за причвршћивање радијатора:
      • једнострано бочно (одоздо и одозго) - метода је најефикаснија када користите у батерији не више од 10 секција. У супротном, загревање даљине не дође у потпуности, због чега се ефикасност уређаја значајно смањује;

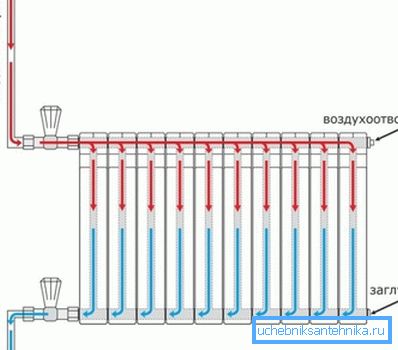

      Једнострано бочно повезивање уређаја са горњим системом ожичења
        • Дијагонала (горња и доња) могу бити два начина, од којих се свака сматра најједноставнијим у овом начину ожичења. Можете користити уређаје са више од 10, број секција и они ће се загрејати што је више могуће.
        1. Доња линија доводи до радијатора са дна, обично се користи приликом инсталације пумпе:
          • једнострано бочно (горње и доње) - у овом случају, као иу претходном, максимални ефекат ове методе може се добити само са бројем одсека у уређајима за грејање не више од 10, иначе хладњак једноставно нема времена за загријавање;

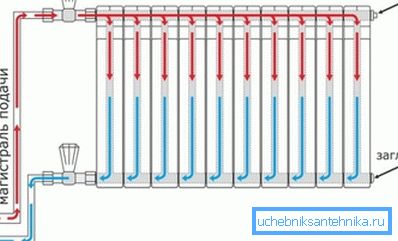

          Бочна веза на доњој траци
            • дијагонала (горња и доња) - ефекат је исти као код горњег проводника;

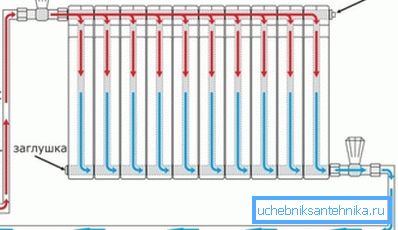

            Метод дијагоналне везе на доњем траку
              • нижи начин - у овом случају, напајање долази од дна до радијатора и излази са друге стране, одоздо. Највећи утицај ће бити само код уградње пумпе;
              Како спојити крајњи радијатор доњег пута

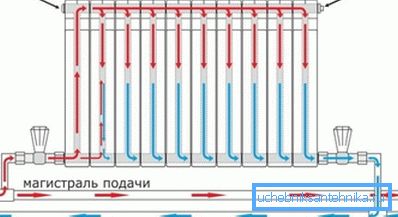

              У опцији за фото-везу, када је обрнути прстен за грејач

              Савет: учините петље за подношење и повратак више од задњег радијатора инсталираног са екстремним опрезом, иначе може утицати на подешавање целог система грејања.

              Размотрите:

              • са горњим проводницима, добићете максималан ефекат помоћу дијагоналне везе уређаја;
              • са нижим ожичењем и пумпом најефикаснија опција ће бити дно (доњи дно).

              Закључак

              Као што се види из овог чланка, двоцевна верзија прикључних радијатора у систем грејања је најприхватљивија са готово свих гледишта, изузев повећања трошкова компоненти. Они вам омогућавају да лако прилагодите температуру расхладне течности за различите просторије, као и да направите потребно балансирање како бисте спречили хидраулички удар.

              Постављање грејних уређаја на шему није тешко, па се у приватним кућама обично врши самостално. Видео у овом чланку ће пружити прилику пронаћи додатне информације о горе наведеној теми.
