Прикључивање радијатора за грејање: методе, шеме, демонтажа

Како спојити радијаторе једни са другима како би се обезбедило квалитетно загревање простора?

Ово питање је нарочито важно ако је систем гријања пројектован и инсталиран у новоизграђеној кући. Међутим, чак иу кућама које су већ у употреби, модел повезивања се може ревидирати и ажурирати како би се осигурала већа енергетска ефикасност система грејања.

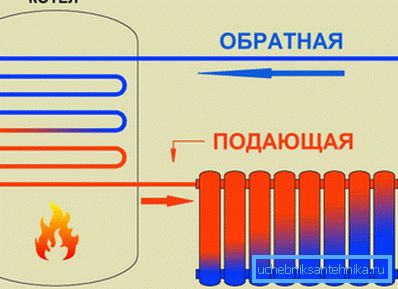

Принцип изградње и рада аутономног грејања

У овом чланку ћемо погледати коју врсту прикључака радијатора у приватној кући може се сматрати оптималним и зашто. Поред тога, сазнаћемо које су карактеристике имплементације сваког од предложених програма.

Карактеристике конструкције

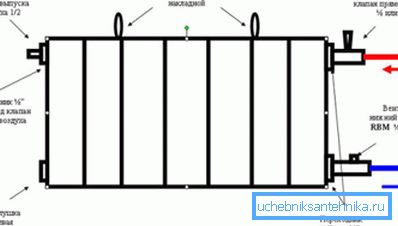

Дизајн биметалних и алуминијумских радијатора

Постоји широк спектар грејача на тржишту, који су дизајнирани да буду напуњени течном циркулацијом која се циркулира у секцијама и даје део топлоте металним деловима. Метални делови у дизајну уређаја, пак, ослобађају топлоту у окружење.

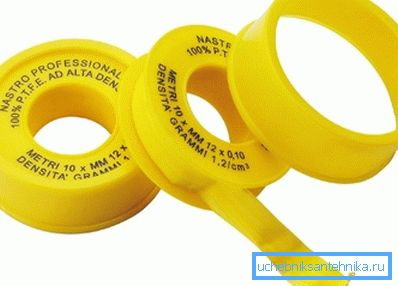

Фум-трака - најчешћи материјал за навојне везе радијатора

Без обзира да ли је дизајн коришћених батерија панел или секцију, сви имају заједничку заједницу - присуство четири улаза. Две рупе се налазе на врху крајева и две рупе на дну.

Ове рупе су неопходне за прикључивање на цеви система грејања. Избор ниже или горње рупе за уградњу може бити због специфичности локације уређаја и изабраног дијаграма ожичења.

Преглед постојећих метода

Повезивање радијатора за грејање са цевима може се извршити у складу са следећим методама:

  • Најједноставнији и истовремено ефикасан начин повезивања цеви са батеријом је да се врате горње и повратне цеви са дна..
Најједноставније и истовремено ефикасно повезивање алуминијских радијатора

Предност овог решења је да хладњак пролази кроз уређај за грејање скоро гравитацијом. Приликом коришћења ове шеме, делови инсталираног радијатора брже се попуњавају, док ће притисак на прикључне арматуре бити низак.

Недостатак ове методе лежи у чињеници да се таква водећа цијев ретко користи у модерним становима и кућама.

  • Једнострано повезивање радијатора са цевима скоро онолико ефикасан као и претходна шема, јер се расхладна течност одваја одозго и иде у доњу рупу. Ефикасност радијатора са овом инсталацијом је око 97%.
Бочна веза

Важно: Ако инсталирате алуминијумску батерију на овај начин, постоје ограничења у броју коришћених секција. Број секција у овом случају не би требало да прелази 20 јединица.

  • Нижи начин повезивања, упркос смањеној ефикасности (око 88%), постаје све популарнији. Ово није изненађујуће, будући да се савремени системи грејања врше помоћу цевних прикључака скривених испод пода.
Доња веза

Упркос чињеници да резултат инсталације ради са својим рукама у овом случају изгледа тачније, потребно је више времена за попуњавање сегмената са расхладним флуидом и, као резултат тога, више времена како би се осигурала удобна температура у соби.

Дно еиелинер-а и обрнутог врха

Водећи довод одоздо може бити мотивисан само од посебности инсталације цијеви. Ефикасност коришћења повезаних батерија на овај начин не прелази 75-78%.

  • Нижа једносмјерна веза није честа, међутим постоје неке грејне батерије где су отвори за довод и повратак смјештени у доњој страни радијатора.
Еиелинер и врати се са дна

Са становишта естетске привлачности, такав начин повезивања је сасвим оправдан, али са становишта ефикасности батерије, боље је размотрити прве две методе.

Како локација батерије утиче на ефикасност његове употребе

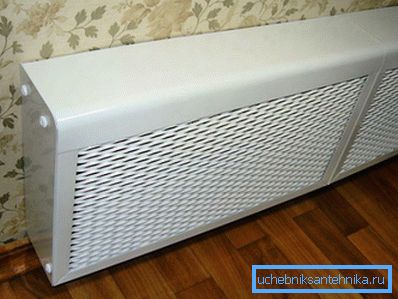

На слици је декоративна кутија - екран

Као што је већ поменуто, начини повезивања радијатора са цевима утичу на ефикасност читавог система. Испоставља се да је положај грејача мањи.

Размотрите најчешће ситуације:

  • Горњи део радијатора је потпуно прекривен прозрачним прозорчићем. У идеалном случају, ефикасност батерије је 100%, али у исто време ништа не би требало покрити горњим дијелом уређаја. У нашем случају, ивица прозорског прага мења смер загрејаног ваздуха и ефикасност се смањује од сто посто на деведесет шест.
  • Батерија ради дизајна собе скривена је у ниши. У овом случају, ефикасност уређаја је смањена за 7%.
  • Батерија за естетску привлачност покривена је декоративним екраном. Ако екран има довољно перфорације на предњој и горњој страни, губитак преноса топлоте износиће 5%. Ако је екран скоро без перфорације и истовремено покрива радијатор са свих страна, губитак ће бити до 20%.

Дакле, погледали смо како повезати цеви са батеријама у циљу смањења ефикасности. Поред тога, научили смо како не би радијатори, како не би се смрзавали током зиме. Сада ћемо навести тренутне тематске шеме дизајна за системе грејања.

Тренутне карте батерија

Серијска и паралелна веза радијатора

До сада, неколико шема за уградњу грејача се користе у једном систему. Све ове шеме имају очигледне предности у комбинацији са тачкама које треба узети у обзир приликом избора најбоље опције за уређење система гријања у вашем дому.

Дакле, како можете повезати биметалне радијаторе једни са другима у истом систему гријања и истовремено постићи оптималан резултат?

  • Консекутивна веза је уобичајена и једноставна за примену шема у којој напајање пролази кроз све батерије у кривинама, а повратна цев одлази у систем од задњег радијатора. Пример имплементације ове шеме је следећи. Стан или кућа имају неколико соба и у свакој соби је постављена батерија. Први хладњак добија батерију која се налази ближе котлу за грејање. Затим, расхладна течност преко цеви улази у сљедећи радијатор, итд. Предност овог решења је уштеду цеви чија цијена је висока и једноставност инсталације. Недостатак методе је неравномјерно загревање ваздуха у просторијама, као и удаљеност од котла, температура хладњака постаје нижа и нижа. Због тога, одлучујући о коришћењу такве шеме, припремите се за чињеницу да ће соба, последња у овом ланцу, бити кул.
  • Паралелно повезивање је коло које је слободно од недостатака секвенцијалног кола. Ово се постиже коришћењем заједничке цеви кроз коју течност расхладне течности протиче. Заузврат, из ове цијеви гране идите директно на које се прикључује радијатор. Значајна предност ове шеме је могућност преклапања било које батерије у ланцу без утицаја на перформансе других уређаја за грејање. У том циљу, уградни вентили се постављају на улазу у сваки грејач.

Важно: Да би се осигурала ефикасност система грејања са паралелним прикључком, кривине морају имати мањи пречник попречног пресека у поређењу са пречником главне цеви.

  • Шема комбиноване везе са батеријама се користи ако је потребно комбиновати двије раније наведене схеме под условима једног објекта објекта. По правилу, избор комбиноване везе може бити због архитектонских карактеристика градилишта.

Како разбити и саставити делове батерије

Кључ за радијатор и капија

У закључку, разматрамо како извршити одвајање и повезивање дијелова радијатора између себе.

За почетак, таква радња је могућа само на секцијама и немогуће је користити на панелним батеријама. Због тога можете спојити биметалне делове радијатора и спојити алуминијумске радијаторске дијелове, док се челичне батерије не могу растављати и уградити.

Повезујемо и одвојимо делове користећи посебан кључ радиатора. Кључ се наизменично убацује у горњи и доњи излаз и помера се у супротном смеру казаљке на сату, ако је неопходно одспојити одељке. Да би одвукли потребан број секција, на кључу су ознаке које одговарају ширини одсека.

Закључак

Ако знате како инсталирати радијаторе, лако је монтирати систем грејања у сеоској кући. Да би успешно инсталирали грејаче, препоручујемо да гледате видео у овом чланку.
