Прикључивање радијатора за грејање на полипропиленске цеви -

27-10-2018
Грејање

У нашем времену, полипропиленске цијеви су популарније код уградње система гријања. Међутим, њихова повезаност са уређајима за грејање, укључујући радијаторе, има неколико нијанси, па овај задатак покреће низ питања за почетнике домаће занатлије.

У наставку погледамо како да инсталирате грејне радијаторе са цевима од полипропилена.

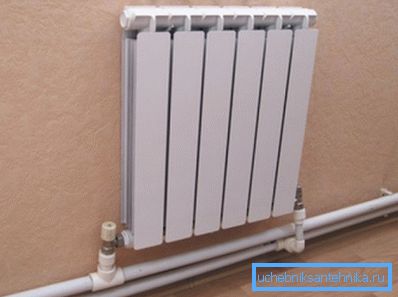

Радијатор повезан на цевовод полипропилена

Избор материјала

Популарност коју су полипропиленске цеви освојиле је због већег броја њихових позитивних квалитета:

  • Цена за њих је знатно нижа него за колеге из метала.
  • Висока издржљивост, с обзиром на то да се пластика не рђе, с тога се нанос практично не депонује.
  • Не треба ми сликање.

Међутим, треба напоменути да нису све врсте полипропиленских цеви погодне за системе грејања. Чињеница је да морају имати оклопни слој који спречава значајно топлотно ширење цјевовода.

Ојачана цев из полипропилена

Штавише, пожељно је да је ојачани слој алуминијума, јер ојачање влакнима доводи до засићења расхладног средства са кисеоником. Ово узрокује рђање металних површина котлова и других грејача. Цеви које имају ојачање од алуминијума и погодне су за системе грејања означене су ПН25.

Обрати пажњу! Приликом избора цијеви треба обратити пажњу на равномерну дебљину зидова. За ово морате погледати њихов рез.

Што се тиче пречника, оптимални параметар је -25 мм.

Такође је неопходно купити фитинге, који укључују:

  • Спојнице;
  • Адаптери за углове;
  • Куглични вентили.
Дијаграм прикључка једнослојне и двоцевне радијатора

Прикључни радијатори

Дијаграм ожичавања

Пре него што прикључите радијатор на полипропиленску цев, неопходно је нацртати дијаграм система. Треба имати на уму да постоји неколико могућности за повезивање батерија:

Метода везе Посебне карактеристике
Монотубе Овај систем је најлакши и најекономичнији у погледу потрошње материјала. Међутим, погодна је само за мале просторије, јер расхладна течност на путу до задње батерије загрева интермедијер, што доводи до њиховог неуједначеног загревања.
Твин тубе Међутим, то је и серијска веза, врућа расхладна течност и повратни ток кроз различите цевоводе. Због тога се загревање батерија врши равномерније.
Колекционар (дистрибуциони чешаљ) Ова метода је најефикаснија, али истовремено и најскупља. Његов принцип је заснован на паралелној повезаности свих радијатора кроз колектор.

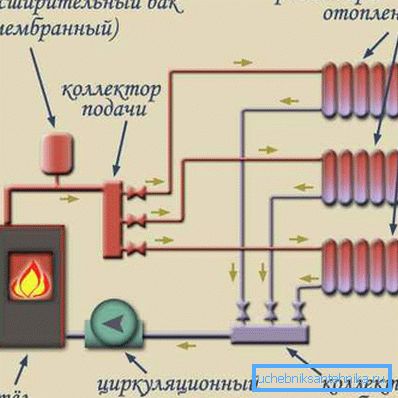

Схема колекторске везе радијатора

Избор врсте шеме зависи од карактеристика стамбеног простора - броја соба, њихове просторије итд. Када сте одредили врсту система, требало би да користите своје руке како бисте приказали локацију радијатора у просторији, прикључцима и свим осталим елементима.

Присуство такве шеме омогућиће израчунавање потребне количине материјала, као и поједноставити даљи рад на инсталацији система.

Монтажа цевовода

Монтажа цевовода

Дакле, упутство за монтажу цевовода је следеће:

  • Пре свега, потребно је сјецкати цијеви према димензијама приказаним на дијаграму.
  • Затим сечење крајева припремљених сегмената треба очистити од бора.
  • Затим се крајеви сегмената морају очистити специјалним уређајем који ради на принципу оштрих оловака. Ова операција је неопходна за даље лемљење.
  • Након тога, цеви и фитинге се загреју у специјалном лемљењу, након чега су спојени.
  • Затим, цевовод се монтира на зидове уз помоћ специјалних држача.

Савјет! Ако радите са лемилицом за пластичне цеви по први пут, требало би да се вежбате на резање пре почетка монтаже цевовода.

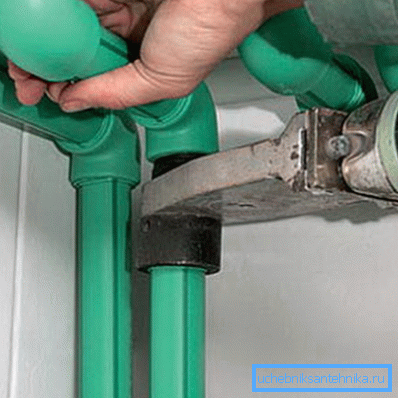

У фото-апарату за заваривање са млазницама

Према томе, гасовод иде као конструктор.

Истовремено је потребно поштовати следећа правила за рад са апаратом за заваривање:

  • Пре заваривања апарат мора бити загрејан до искључивања, а затим сачекајте док се не укључи.
  • Потребно је стриктно посматрати време грејања делова који су повезани. За различите типове лемиличара за лемљење, то може бити различито. Према томе, пре употребе уређаја треба упознати са табелом, која је обично доступна у упутствима.
  • Неопходно је тачно повезати детаље, без дозволе.
  • Након повезивања делова не могу се померити и померити док се полипропилен не стврдне.

Генерално, поступак заваривања полипропиленских елемената топлотне цеви је прилично једноставан.

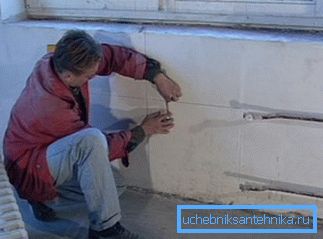

Означавање на зиду

Инсталација радијатора

Пре него што прикључите радијатор за грејање на полипропиленску цев, потребно је инсталирати.

Овај рад се обавља у овом редоследу:

  1. Пре свега, потребно је ставити ознаку на локацију батерија.

Стога је неопходно узети у обзир захтеве СНиП-а:

  • растојање од зида мора бити најмање 2 цм;
  • растојање од пода би требало да буде око 10-15 цм;
  1. Затим монтирате заграде. Истовремено је неопходно користити ниво конструкције тако да се уређај тачно налази. За причвршћивање заграда, можете користити ноктију.

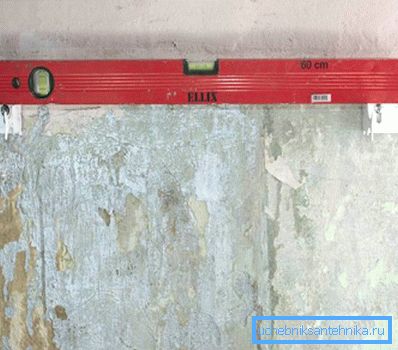

Провера положаја заграда по нивоу зграде
  1. Након постављања заграда, морате да их обесите.

Према таквом систему треба инсталирати све радијаторе у просторији.

Повезивање батерије

Радијатор је прикључен на цев од полипропилена у овом редоследу:

  • Пре свега, на батерију је причвршћен прелазни рукав. Треба напоменути да се повезивање алуминијумских радијатора са полипропиленским цевима врши посебним спојницама, које се разликују од адаптера намењених за ливене гвожђе.
Прикључивање радијатора на цевовод преко адаптера
  • Затим се прикључи куглични вентил, регулациони вентил или вентил хладњака.
  • Тада је вентил повезан са топлотном цеви од полипропилена.
  • Према истој шеми, излаз из радијатора је повезан са цевоводом.

Овде су, можда, главне тачке повезивања радијатора са полипропиленским цевовода.

Закључак

Процес повезивања инсталације система грејања помоћу цеви од полипропилена није много различит од других врста цјевовода. Посебност лежи у начину повезивања цеви са прикључцима, пошто се овај процес изводи уз помоћ специјалног апарата за заваривање. Поред тога, посебан адаптер се користи за повезивање радијатора с пипетом.

Можете прочитати више корисних информација о овој теми из видео снимка у овом чланку.
