Пројекат грејања двоспратне куће: прорачун и избор

16-01-2018
Грејање

Шта би могло бити загревање у двоспратној кући? Како разредити расхладни флуид, које грејне уређаје треба користити? Како израчунати топлотну снагу котла и који би котао требао да волите? Чланак не тражи истину у посљедњем избору: он само изражава тачке гледишта аутора о овим проблемима.

Изградња зидова се не завршава на зидовима. Морамо размислити о грејној шеми.

Израчунавање

Како се израчунава схема грејања воде приватне двокреветне куће?

  • 60 вати топлоте по кубном метру запремине узимају се као основна вриједност термичке енергије.
  • 100 вати топлоте додају се сваком прозору на спољном зиду, 200 до сваке врата.
  • У зависности од климатске зоне изабран је регионални коефицијент:
Регион Мултипликатор термалне снаге
Крим, Краснодарскиј крај 0,7 - 0,9
Москве и Ленинградске регије 1.2 - 1.3
Сибериа, Далеки Исток 1.5 - 1.6
Чукотка, Акутиа 2.0

Дакле, грејање двоспратне зграде са површином од 70 метара, висином плафона 3 метра, 8 прозора и 3 врата, која се налази у Севастополу, може се израчунати на следећи начин:

  1. Запремина собе је (70 * 3) * 2 = 420 м3.
  2. Основна излазна снага је 420 * 60 = 25200 вати.
  3. Прозори и врата ће направити сопствена подешавања: 25200+ (8 * 100) + (3 * 200) = 26600 вати.
  4. Топла клима Крима ће смањити захтеве за енергијом: 26600 * 0,7 = 18620 вати.
Зима у Севастополу се не разликује по озбиљности.

Снага радијатора за поједине собе израчунава се на исти начин.

Нуанце: не заборавите на подручје соба без грејних апарата. Ако се ходник загрева због батерија у суседној просторији, ову батерију треба изабрати према укупној запремини оба простора.

Како да бројате киловате у броју батеријских секција? Довољно је подијелити израчунату снагу уређаја у снагу једног одсека, што је увек назначено у пратећој документацији. У његовом одсуству, можете се усредсредити на следеће вредности:

Тип сегментног радијатора Топлотни проток који одговара једном делу
Ливено гвожђе 140-160
Биметални 180
Алуминијум 200

Лаиоут

Шта би требало бити шема грејања двоспратне зграде - дистрибуција носача топлоте и повезивање грејача? Ево два најсложнија и приступачнија решења.

Стоје са горњим пуњењем

Хлађење расте из котла у подлогу која се налази на поткровљу и враћа се на повратни водовод кроз постоље са апаратима за грејање. Шема је атрактивна, између осталог, јер омогућава организовање грејања двоспратне куће са природном циркулацијом: са површином до 50 м2, стабилно ће радити без циркулационе пумпе.

Станд (вертикална) схема.

Доубле Ленинградка

Ленинград или систем типа барака је још једноставнији и толерантнији. Генерално, то је прстен између доводних и повратних цијеви котла, паралелно са којим су прикључени радијатори система гријања.

У односу на нашу ситуацију, грејна шема двокатне зграде ће обухватити два прстена. Три додатна метра флаширања на другом спрату неће промијенити температуру радијатора било каквим значајним; Међутим, ако желите, може вам се збунити балансирањем прстена тако што ћете уградити одозначавајући доњи прстенасти чок.

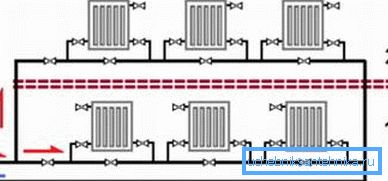

Измена Ленинграда на два спрата.

Прикључни радијатори

Радијатори мале дужине (до 6-7 секција) су прилично традиционално повезани - обе обујмице се налазе на једној страни.

Али са већом дужином, користи се једна од две алтернативне шеме:

  • Дијагонала - када се проток и повратак доносе десно и лево, на доњи и горњи навој.
  • Доле доле - када се користе два доња навоја за повезивање.

У оба случаја, погодније је користити плуг-ин прикључке, а америчке жене користе спојке за брзу ослобађање са навртком.

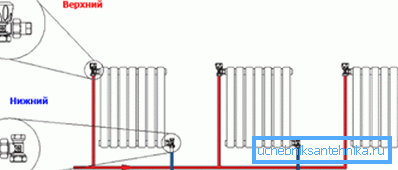

Дијагонални прикључак америчких жена.

Материјали

Шта је боље направити грејање својим рукама? Хајде да прођемо кроз његове главне елементе.

Котао

Ако је ваша кућа гасификована, најбоља опција у погледу цене грејања је гасни котао. Пожељно - кондензација: употреба укупне топлоте сагоревања гаса (укључујући енергију која се узима од производа сагоревања током њихове кондензације) повећава ефикасност за 9-11%.

Сигурност

У затвореном систему одговоран је за такозвану сигурносну групу - аутоматску вентилацију, сигурносни вентил и манометар. Поред њих, коло је завршено експанзионом посудом, компензујући повећање запремине расхладне течности током експанзије. Његова запремина се узима приближно једнако 1/10 укупне количине расхладне течности.

Корисно: запремина расхладне течности у балансираном систему обично се претпоставља да износи 15 литара по 1 кВ-сати снаге котла.

У отвореном систему (најчешће, направљен систем за грејање зграде од 2 спрата) функције свих горе наведених уређаја додељују се отвореном експанзионом резервоару. Монтира се на плафону другог спрата или на поткровљу. Дна се поставља константним нагибом, тако да ваздух од њих испушта хладњак у резервоар.

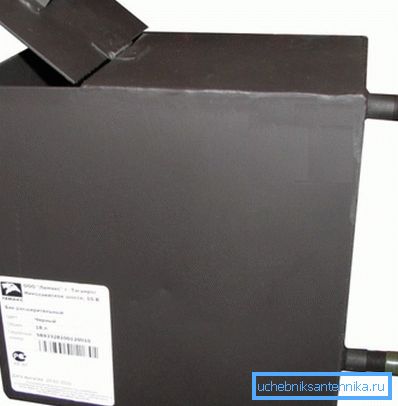

Отвори експанзиони резервоар.

Грејни апарати

Ако користите грејну шему зграде у високом приземљу са котлом на чврсто гориво, пожељно је радијаторско сечење или регистратори од ливеног гвожђа. Њихова велика маса и велики унутрашњи волумен значи да ће се након спаљивања горива коло хладити прилично споро.

У свим осталим случајевима, најбољи избор су алуминијумски сегментни радијатори.

Који је разлог за обуку?

  • Имају одличну топлотну дисипацију.
  • Њихов изглед ће се уклапати у најсофистициранији дизајн дневне собе.
  • Коначно, цена - од 280 рубаља по секцији - не изгледа ружно према најекономичнијем кућу.

Цеви

Типичан температурни опсег за аутономно грејање је 50-75 ° Ц са притиском не више од 2,5 атмосфере.

Одавде и препоруке о избору цеви за грејање:

  • Ојачани полипропилен. Ојачање ће значајно смањити топлотну експанзију материјала.

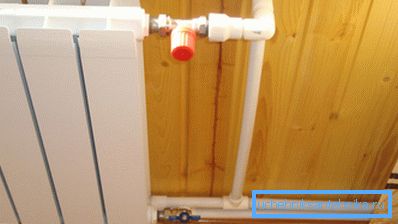

Распоред на фотографији је направљен од полипропилена.
  • Цросслинкед полиетилен.
  • Метал-пластика. Боље - са притиском: компресија је врло осетљива на квалитет калибрације и уз најмању повреду технологије за неколико месеци почиње да протиче кроз везе.

Закључак

Надамо се да ће наше препоруке помоћи читаоцу у пројектовању и изградњи сопственог гријања. Као и обично, у приложеном видеу можете пронаћи додатне тематске информације. Успехи!
