Пумпе за грејање: како одабрати електричну опрему за уградњу

У савременој конструкцији, грејне шеме са присилном циркулацијом расхладног средства постају све више популарне. Један од главних елемената ове инжењерске мреже је пумпа за грејање. Ако одлучите да дизајнирате такав климатски систем сопственим рукама, али не знате која опрема ће вам се допасти, где треба ставити електричну пумпу и како израчунати његову снагу, препоручујемо вам да се упознате са материјалом наведеним у наставку.

Принцип рада уређаја

Одговарајући на питање да ли вам је потребна пумпа за систем грејања - да бисте организовали директну струју носача топлоте или да бисте хранили гравитациону климатску мрежу - потребно је узети у обзир многе факторе.

Један од главних је загревана површина и број спратова куће. Ако говоримо о малу дацху, природна циркулација је довољна. Али када ваша зграда има више од 200 квадратних метара. метара укупне површине или има три или више спратова - пумпа за грејање је неопходна.

Притисак течности за хлађење у гравитационом систему не прелази 0,6 МПа, што очигледно није довољно за обезбеђивање високог квалитета грејања целе куће. Инсталирана пумпа за систем грејања омогућава организацију ефикасне дистрибуције грејне воде или антифриза свим радијаторима, без обзира колико су далеко од котла.

Према принципу рада, кућне и индустријске циркулационе пумпе за климатске мреже сличне су одводним инсталацијама.

Оне се састоје од следећих елемената:

• предмети - по правилу, направљени су од нерђајућег челика да би се избегла корозија;
• ротор - често је израђен од керамике из истих разлога;
• осовина - носи точак са ножевима, који обезбеђује воду или другу течност у цевима.

Торкуе ротор извештава о електромотору. Лопатице покупе флуид који се испоручује кроз улаз и потисне га у утичницу. На тај начин је могуће превазићи хидрауличну отпорност која се јавља у тешким дијеловима цијеви и осигурава испоруку хладњака свим елементима система грејања.

Предности опреме

У модерним специјализованим продавницама продати су различите пумпе за системе грејања. Оне се разликују једни од других по цени, радном напону (220 или 12 волти) и другим техничким карактеристикама.

Међутим, без обзира на врсту, модел и модификацију, грејање пумпе има много предности. Најважније карактеристике таквих структура су представљене у табели.

Чак и ако пројектујете систем грејања за грејање, можете инсталирати додатну грејну пумпу која ће повећати перформансе мреже ако је потребно (на примјер, ако је спољашња температура ваздуха превише хладна).

Обрати пажњу! Системи за грејање са циркулационом пумпом су испарљиви. То значи да ће радити само када се струја испоручује у кућу. Да не би дошло до замрзавања у случају прекида жице или прекида напајања, препоручује се инсталирање УПС-а са напоном на батерију за пумпу за грејање, која ће омогућити другом да функционише неко вријеме. Ако у вашем селу често постоје прекидачи струје, помажу дизел генератор. Таква пумпна станица за загревање биће потпуно аутономна.

Врсте пумпи

Опрема "суви" тип

Као што то подразумева име, карактеристика таквих пумпи је та да течност за пумпање ротока не долази у контакт са њим. Радно тијело јединице је одвојено од електричног дијела помоћу посебних заптивача, које су пажљиво полиране и прилагођене како би се спречило цурење.

Сува грејна пумпа има врло висок капацитет, али због присуства печата ствара доста буке током рада.

Током свог рада потребно је узети у обзир и следеће карактеристике:

1. Сува пумпа се може инсталирати само у посебној просторији - котловници. У супротном, вибрација и бука ће учинити непријатним да пронађу људе у просторији где је монтирана.
2. Током рада, ротор ствара турбуленцију ваздуха око јакне пумпе. Они праве прашину, која може да стигне унутар уређаја и разбије стезање заптивних прстенова.

Да би се то избегло, неопходно је одржавати чистоћу у котларници и купити моделе пумпи са посебним хидрауличким слојем - филмом воде између заптивки, који замењује честице прашине и спречава их да уђу у ротор.

Пумпе за грејање типа су подељене на неколико типова:

• вертикално - код ове врсте опреме вратило мотора се налази вертикално (такве јединице се користе у случајевима када је потребно пумпати велику количину расхладног средства);
• конзола - цев која испоручује воду, која се налази на спољној страни "пужева", а излаз - на дијаметрално супротном крају тела;
• блок - вода улази у пумпу у правцу своје осе, и приказује се радијално.

Влажна опрема

Посебност ове врсте пумпе је да се ротор и лопатице испере хладњаком, који се пумпа кроз систем. У том случају, сам електромотор је одвојен од радног тела специјалним стаклом пуњеним мазивом, који не дозвољава воду или антифризи да попуни електрични део уређаја.

"Мокра" пумпа у систем гријања се инсталира ако је дужина цјевовода и број радијатора мали. Погодан је за мале куће, виле и градске станове.

Упркос малој снази, описана јединица има многе друге предности:

• ради готово тихо;
• не захтева компликовано одржавање;
• лако се поправи;
• уз помоћ је лако промијенити радне параметре грејне мреже.

Најважнији недостатак је мала ефикасност. Ово је због чињенице да је структурно немогуће повећати брзину ротора и истовремено осигурати одговарајући ниво заптивања стакла.

Савјет! Без обзира на грејне пумпе које инсталирате у свом дому, проверите да ли имају електронски управљачки круг за модове рада. Тако можете комбиновати све климатске уређаје у једну мрежу и управљати њима из једне контролне табле. То омогућава не само постизање најудобнијих услова у кући, већ и значајно уштеде на трошковима енергије.

Избор пумпе опреме

Израчунавање техничких параметара

Потребно је изабрати одређени тип и снагу пумпе за систем гријања, узимајући у обзир његове техничке карактеристике и карактеристике.

Пре свега, морате знати колико је топлоте потребно да се становници куће током хладне сезоне пруже удобност.

Обично се узимају у обзир сљедећи фактори:

• превладавајући климатски услови на подручју гдје се налази зграда;
• материјал од којег се израђују различити структурни елементи зграде;
• присуство изолације и материјала који се користе за ово;
• тип и перформансе вентилационог система стана.

Резултат израчунавања, обично изведеног од стране инжењера топлоте, је вредност која карактерише запремину расхладне течности која мора кружити кроз цеви и радијаторе. Измерено у кубним метрима воде на сат.

Такође треба израчунати карактеристике притиска. То јест, што је једнако вриједности хидрауличке отпорности свих цијеви и опреме инсталиране у инжењерској мрежи. По правилу, за просечну дужину система, ова цифра се креће од 2 до 4 метра воденог ступца.

Још један важан фактор који утиче на избор електричне опреме је перформансе котла за грејање. Овдје је неопходно утврдити зависност снаге опреме од брзине протока воде и разлике у његовој температури у излазним и доводним млазницама.

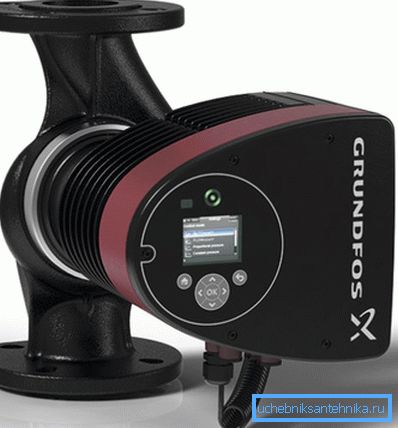

У сваком случају, препоручљиво је дати предност подесивим пумпама. Тако можете ручно или уз помоћ електронских уређаја да мењате снагу и перформансе пумпе, у зависности од спољашњих услова и оптерећења.

Корисне опције

Већина пумпи различитих произвођача су слична у пројектовању и техничким параметрима. Поузданост је обично одлична. Због тога, како би некако разликовали своје производе међу конкурентним моделима, познати брендови опремили су опрему различитим додатним уређајима који повећавају удобност и ергономију њихове употребе.

Размотрите најчешће:

1. Двострука пумпа опрема.Такви уређаји се користе за загревање великих стамбених зграда или пословних простора. Они могу пумпати значајну количину течности. Поред тога, у случају квара једног електричног мотора, систем ће задржати своју функционалност користећи другу пумпу у споју.


2. Уређаји опремљени тимером и термостатом. Такве јединице су уграђене у грејне мреже са индиректним котловима за грејање. У том случају, капацитет пумпе (број обртаја) варира у зависности од температуре долазне расхладне течности. Што је топлије, спорије се јавља циркулација. Тајмер вам омогућава да искључите пумпу у тренутку када се не користи (на примјер, ноћу или током радног времена).

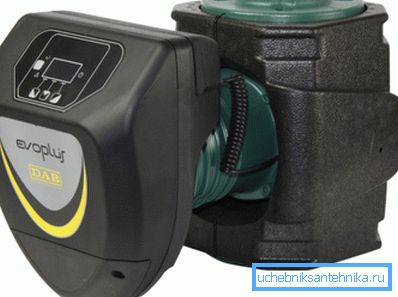

3. Опрема са фреквентним претварачем. Монтира се само у комплексним системима грејања, где проток течности у различитим елементима мреже није исти.

Такве пумпе могу независно мијењати брзину мотора у зависности од команди контролног регулатора. У случају квара електронског режима рада ручно се врши.

Поступак само-инсталације

Инсталација пумпе за систем грејања је одговоран и сложен процес, међутим, ако сте сигурни у своје способности и имате одговарајуће знање, нико не брине о томе да радите сами.

Прво морате да будете сигурни да имате следеће алате и материјале:

• сет отворених кључева различитих величина (или два алата са променљивим растојањем између рогова);

• обилазница - специјална цев са којом је инсталирана обилазница, која омогуцава поправку и замјену пумпе без одводњавања хладњака и заустављања климатског система;
• филтери - штите скупу опрему од оштећења чврстим честицама, које се понекад налазе у хладњаку;
• Сгони- "Америцан" - за повезивање пластичних цеви са улазним и излазним млазницама пумпе;

• неповратни вентил - спречава повратни ток течности у напојну линију.

Сама процедура инсталације се састоји од следећих корака:

1. Потребно је купити пумпу чији капацитет је у складу са техничким карактеристикама инсталираног система грејања. Најбољи избор за системе кућног грејања биће три брзине центрифугалне пумпе, које у току рада функционишу мало буке, али могу да пумпају довољно великих количина расхладног средства.
2. Инсталација треба да се изврши на сегменту цевовода који транспортира хладњак који је већ хладио у котао за гријање (тзв. Повратни ток). Овде је температура воде нижа него одмах након напуштања котла, тако да ће вам пумпа трајати дуже.

Обрати пажњу! У системима са присилном циркулацијом расхладног средства, експанзиони резервоар - типа мембране - такође је повезан са повратним цевоводом, а не централним рисером, као у гравитационим круговима.

1. Прије уградње, не заборавите да искључите котао за гријање домаћинства и искључите запорне вентиле на улазним и излазним прикључцима. Након тога се врши инсталација пумпе. Повежите га са цевима помоћу сгонов - "америчког". Запамтите да осовина мотора мора бити оријентисана хоризонтално (изузев вертикалних типова пумпи). Иначе, лежајеви ће бити подложни повећаном оптерећењу, због чега ће пумпа брзо пропасти. Да би избегли цурење, уместо класичних гумених бртвила, препоручује се употреба паронита - топлотно отпорних гумица направљених од гуме уз додавање азбеста.
2. Ако се користи систем грејања са затвореним циркулацијом, неповратни вентил мора бити инсталиран у доводној цеви како би се избјегао проток течности.

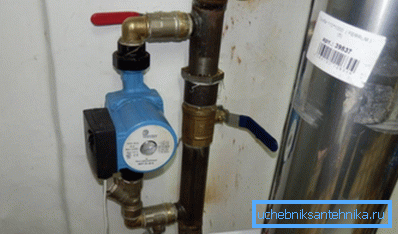

3. Пумпа мора бити спојена преко одговарајућих запорних вентила. У том случају, лако можете да искључите проток течности ако је потребно за поправку или замену електричне опреме. Да не би прекидали рад климатске мреже, препоручује се постављање обилазнице - обилазни део цеви (такође са славином) кроз који ће течност проћи током времена када се пумпа уклони.

Закључак

Након прегледа горе наведеног материјала, неће вам бити тешко изабрати и инсталирати одговарајућу пумпу за систем грејања.

Али ефикасност климатске опреме зависи од других елемената:

• котао,
• радијатори,
• цеви,
• експанзиони резервоар за систем грејања,
• сензори и тако даље.

Више о томе можете сазнати из видео снимка објављеног у овом чланку.
