Радијатор плоче: дизајн уређаја, принцип рада, главне

19-09-2018
Грејање

Алтернатива уобичајеним сегментним, панелним и тубуларним моделима је такозвани плочасти радијатор. Његов дизајн омогућава ефикасан пренос топлоте са значајном дужином цевовода, што омогућава ефикасно коришћење таквих производа не само у стамбеним зградама, већ иу јавним зградама и индустријским објектима.

У нашем чланку ћемо говорити о карактеристикама ламеларних модела и описати њихове главне предности и мане.

Инсталирање измењивача топлоте на цевима може значајно повећати ефикасност гријања.

Опис производа

Дизајн уређаја

Стари ламеларни радијатори за грејање у СССР-у су коришћени скоро на пару са уобичајеним ливеним гвожђем. Постављени су у школе, клинике, јавне установе - тј. где је било потребно загревати велику количину ваздуха.

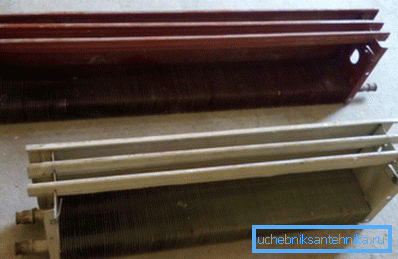

Раније су такви радијатори кориштени свуда.

До данас је дизајн таквих уређаја нешто побољшан (углавном због употребе модерних материјала), али општа шема је остала непромењена:

  • Систем је заснован на завојној цеви у облику слова У, кроз коју се хладњак помера.. Чепови се постављају на улазу и на излазу, омогућавајући да се радијатор одсече из система.

Обрати пажњу! Најчешће се користе једноставни куглични вентили, пошто није неопходно подешавање тока хладњака, али поузданост је потребна колико год је то могуће.

  • Плоче за измјењивање топлоте се стављају на цијев.. Могу се направити од истог материјала као и сам цев, или се могу направити од другог метала.

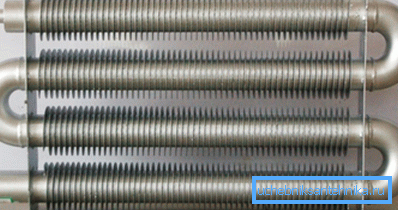

Дизајн са отвореним измењивачем топлоте
  • Најчешће, овај цео систем је састављен у танкозидом металном кућишту, чија главна функција је заштита измењивача топлоте од прашине, огреботина и опекотина када је у контакту са грејачом особа сачувана. Да се ​​отпусти топли ваздух у горњем делу тела направљени су отвори.

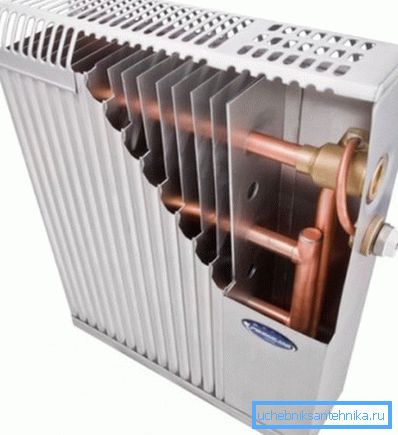

Производ у челичном кућишту

Принцип рада

Такав систем функционише сасвим једноставно:

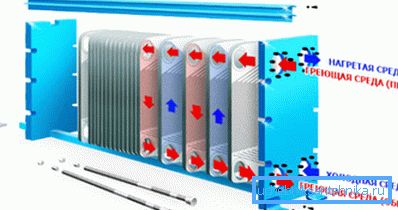

Овако функционишу плоче за пренос топлоте.
  • Носач топлоте (топла вода или пара са високом температуром) помиче под цевима до 20 атмосфера. У том случају, велика брзина кретања доводи до чињенице да се приликом кретања по контури температура расхладне течности благо смањује.
  • Када пролазите кроз подручје са измењивачем топлоте, вода даје неке енергије на плоче. Они, пак, брзо загревају на високу температуру.
Покрет топлотног тока у уграђеном моделу
  • Хладни ваздух улази у кућиште радијатора кроз рупе у дну.
  • Велика површина плоча олакшава пренос топлоте, јер су у скоро свим површинама у контакту са ваздухом.
  • Након пораста температуре ваздуха, она се подиже и излази из кућишта кроз рупе у поклопцу.

Обрати пажњу! Постоје и неупаковани модели, али њихова ефикасност је нижа због одређеног процента губитка топлоте.

Процес вертикалног кретања ваздуха током топлотне размене наступа континуирано и назива се конвекција. Сами уређаји за грејање се често називају конвектори.

Треба напоменути да није увијек природно повећање ваздуха довољно. У том случају, вентилатор је монтиран у доњем делу кућишта, који обезбеђује кретање ваздушних маса. С једне стране, трошкови грејања повећавају због употребе додатне електричне енергије, али са друге стране, ефикасност се такође значајно повећава.

Главне варијанте

До данас тржиште нуди неколико типова батерија ламелног типа.

Могу се подијелити на неколико знакова:

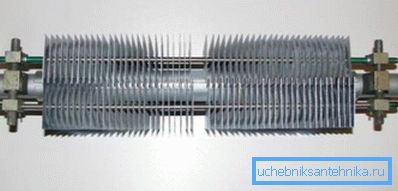

Фотографије челичног модела
Карактеристика по класификацији Врсте
Материјал То је материјал који одређује како ефикасно уређај преноси топлоту:
  • Челик - најчешћи, ау исто време и најјефтинији. Разлика у једноставности дизајна, поузданости и издржљивости, али истовремено не поседује најбољу термолизу.
  • Бакар - много ретка и скупа. Бакар практично не кородира, толерише хидрауличке утицаје, а одликује се високом топлотном проводношћу. Осим тога, производи од бакра изгледају веома атрактивни, јер стручњаци савјетују да их уградјују у перфориране случајеве или иза решетке.
  • Биметални - укључују челичне или бакарне цеви и алу-измењиваче топлоте. Због употребе алуминијума постиже се повећање преноса топлоте у челичним моделима и смањење трошкова производа на бакарним круговима.
Број цеви у кућишту
  • Једна цев - су "паковање" једне цеви и један сет плоча за пренос топлоте.
  • Мултитубе - комплетирани су с колекторима, који дистрибуирају расхладно средство на неколико кругова.
Тип везе
  • Бочна веза - приликом ручног уградње морат ћемо користити специјалне фитинге који омогућавају повезивање цијеви на фитинге постављене на бочној површини.
  • Доњи спој - фитинги налазе се на доњој равни, што олакшава процес спајања са ожичењем цијеви.
Начин монтаже
  • Суспендована - монтирана на зид. Упутство препоручује коришћење специјалног причвршћивача који дозвољава да измјењивачи топлоте буду фиксирани на одређено одстојање од површине лежаја.
  • Уграђени - најчешће инсталирани у ниши на поду. Кут се налази директно на плафону или на специјалном изолационом постољу.
Комбинација бакарних цеви и алуминијумских плоча

Предности и мане

Потражња за плочастим радијаторима на тржишту грејачи за комерцијалне и јавне некретнине је због објективних предности:

  • Прво, велика брзина расхладног средства вам омогућава да поставите дугачке контуре са минималним губицима енергије.
  • Друго, одсуство унутрашњих спојева чине систем изузетно поузданим: исправно монтирано коло без цурења и празнине мора издржати притисак притиска до 40 атмосфера.

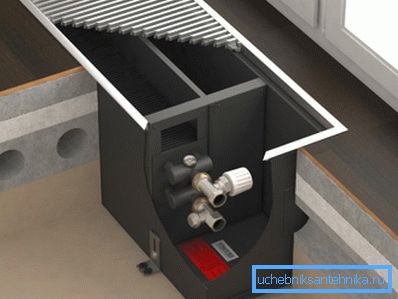

Уградња плочастог конвектора у под
  • Треће, несумњиву предност је ниска цена производа и компоненти за њих, због једноставности дизајна. Ово се, прије свега, односи на термостате који функционишу на принципу дозирања протока расхладног средства.

Наравно, постоје мане:

  • Са једне стране, изглед радијатора оставља много тога што се жели, пошто се кућиште у облику кутије не разликује од првобитног дизајна.
  • С друге стране, ако уклоните кућиште, плоче за измјењиваче топлоте постану залепљене прашином, што ће значајно смањити ефикасност гријања.

Савјет! Чак и затворену батерију треба периодично очистити усисивачем, уклањањем прљавштине из излазних отвора у горњем делу кућишта.

Закључак

Ламеларни челични радијатор је прилично једноставан, али истовремено и ефикасан дизајн. Не треба га користити свуда, али гдје је неопходно брзо и ефикасно грејати велику површину, сигурно ће бити одговарајуће. Можете сазнати више о карактеристикама таквих батерија ако одвојите вријеме да гледате видео у овом чланку.
