Радијатори дијаграма ожичења. једноструки, двоцевни систем и

Топлота једва да је главна компонента удобности, није баш важно о чему се ради - луксузна вила или скромни градски стан. Грејање се може монтирати на различите начине, али се најпопуларније и даље сматра системом радиатора. Заправо, дијаграм ожичења радијатора за грејање у стану иу приватној кући није толико различит између себе, тако да ћемо следеће дискутовати о томе који се системи углавном користе у овом сектору.

Који системи се користе

Без обзира на то колико се радијатори користе, важно је јасно знати на ком систему ће они бити монтирани. Избор овде мали, једноделни и двоцевни системи се сматрају најчешћим. Поред тога, у приватним кућицама и новим зградама са слободним распоредом, понекад је пожељно инсталирати колекциону верзију дистрибуције расхладне течности.

Систем са једним цевима

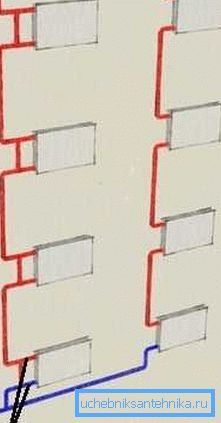

У систему са једним цевима, батерије су повезане у серији. Ове шеме за повезивање радијатора у стамбеној згради се најчешће користе. Очигледне предности су једноставност инсталације и релативна јефтина пројекта.

Слаба тачка у серијској вези је немогућност подешавања температуре, осим промене укупне температуре расхладне течности. У том случају загријавање радијатора у покрету хладњака биће неуједначено. Да бисте елиминисали овај досадан неспоразум, док се померате од грејача или улаза, додају се још дијелова радијатора.

Савет: једносучни серијски радијатор за грејање је савршен за оне приватне куће у којима се грејање врши природним циркулацијом хладњака. Често су то мале једноспратне куће за 2-3 особе или виле.

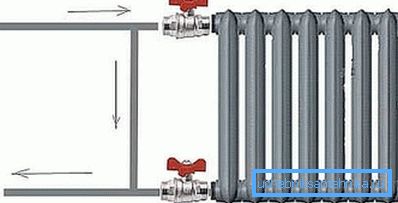

Важна ствар је присуство тзв. Обилазнице. Једноставно речено, обилазница је краткоспојник између улазне цијеви и повратне цијеви, која се монтира директно поред радијатора.

Иза овог џампера, куглични вентили су постављени за улазне и повратне вентиле, због чега се батерија може у било ком тренутку одвојити и заменити ако је потребно. Вода ће проћи кроз обилазницу и систем неће захтевати потпуну стопу.

Двоцевна верзија

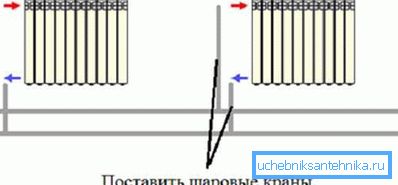

Опција двотучног монтирања омогућава паралелно повезивање батерија. У овом случају, дистрибуција се врши истовремено за све радијаторе, а друга цев је повратна цев. Обилазница у таквом систему није инсталирана, јер уклањање једне од ћелија не зауставља цео систем. Али, као иу првом случају, куглични вентили се монтирају на улазу и излазу.

Паралелна инсталација, иако захтева већу потрошњу цеви и вентила, али за приватне куће је много ефикаснија од једне цеви. За уређење грејања у већини вишеспратних зграда ова опција није погодна.

Инсталација колектора

Шема повезивања колектора далеко подсећа на двоцевни систем. Само овде се монтира колектор са два матрица, један за храну, а други за повратак. Број прикључака на чешаљу одговара броју радијатора или других уређаја за грејање.

Значење је у уређењу јединственог контролног центра за уређаје за грејање. Плус, колектор се монтира ако систем обезбеђује инсталацију грејних подова поред радијатора. Поред тога, савремени колектори често снабдевају термичким сензорима који могу аутоматски регулисати температуру у соби.

Важно: шема правилног повезивања радијатора грејања јасно је регулисана бројним регулаторним документима. Професионалци, по правилу, руководе СНиП 3.05.01-85 или модернијом верзијом СНиП 41-01-2003.

Начин повезивања радијатора

Носач топлоте, који је често вода, може циркулисати у систему присилно или природно. Присилна циркулација у приватним кућама врши се путем инсталације циркулационе пумпе, ова јединица троши мало енергије, а ефикасност грејања се повећава више пута. Природно, за стамбене зграде, сматра се једини могући принудни систем.

Природна циркулација расхладног средства тренутно се користи само на местима са озбиљним испадима струје. Принцип рада базиран је на познатим физичким законима. Загревана течност се подиже, а хладна се сруши. Ако компетентно монтирате структуру, систем ће радити самостално, а енергија ће бити потребна само за загревање носача грејања.

Важно: што је моћнија циркулациона пумпа, ефикасније ће бити грејање. Избор начина повезивања батерије постаје нарочито важан при природном циркулацији или недовољно високој температури расхладне течности.

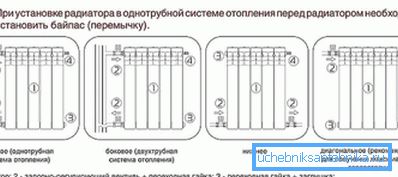

Уопштено, постоји неколико специјализованих опција повезивања за сваки тип система.

Али сви се могу свести на три области:

1. Бочно пристајање;
2. Доња веза;
3. Дијагонални прикључак.

Једна или бочна веза

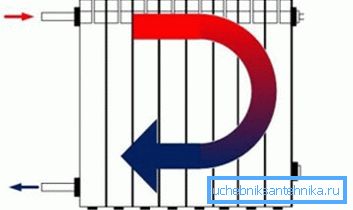

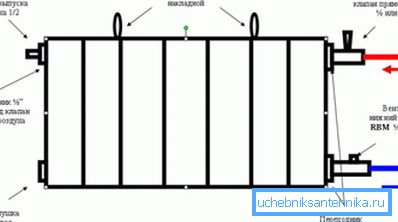

Бочно прикључивање је најчешћи и једноставнији начин повезивања. Често се користи за уградњу у стамбене зграде са вертикалним системом за довод расхладног система са једним цевима. Под нормалним притиском и пројектном температуром водоснабдевања, губитак топлоте овде износи највише 5 - 7%

Још један позитиван аспект бочне монтаже је могућност инсталације или замене радијатора сопственим рукама. У присуству обилазнице и кугличних вентила, инструкција за замену је изузетно једноставна: искључите славине, искључите стару радијатор и инсталирајте нову.

Дијагонална монтажа

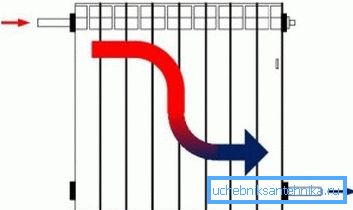

Као што то подразумева, хладњак у радијатору треба да се помера дијагонално. У том случају, улаз је прикључен на врх батерије, а излаз мора бити монтиран на дну дијагонално. Уз благо повећање потрошње цеви, власници овде добијају највећу ефикасност.

На овај начин препоручује се повезивање радијатора у случају нестабилне температуре расхладне течности у систему грејања. Интересантно, инструкција садржи дизајнерске карактеристике дизајниране за дијагонално повезивање.

Доња монтажа

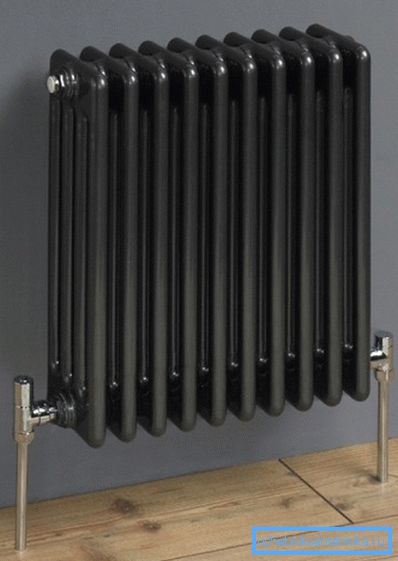

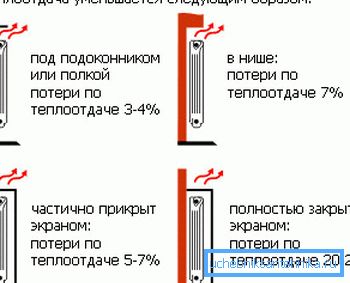

За разлику од дијагоналне монтаже, доња веза је најмања у смислу енергетске ефикасности. Међу професионалцима, често се зове Ленинградка. Губици топлоте у присуству украсног сита или уградње у нишу испод прозора могу достићи до 10-15% или више.

Можда је једина предност овог приступа могућност сакривања доводних цеви у поду. Због естетске привлачности многи власници преферирају ниже постављене батерије. Да би се уградио такав радијатор, користи се специјални адаптер "мултифлек", који је опремљен са два кугла за искључивање.

Важно: Адаптери за доњу монтажу могу се прилагодити бочном излазу цеви са зида и испод доње вертикалне везе. Поред тога, средишњи јаз у њима је 50 и 80 мм. Због тога, како не би потрошили новац узалуд, обратите пажњу на ове мале ствари.

Избор радијатора

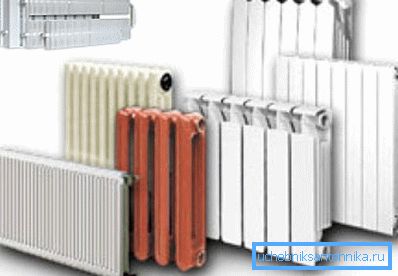

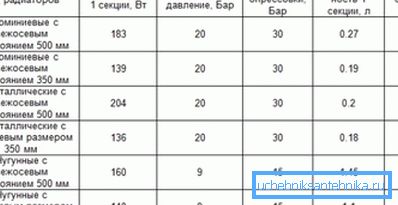

На модерном тржишту постоје многи модели радијатора, али се сви могу поделити помоћу материјала и конфигурације. Што се тиче конфигурације и дизајна, постоји више десетина опција, а сваки произвођач производи сопствене моделе.

Са материјалом, све је много једноставније:

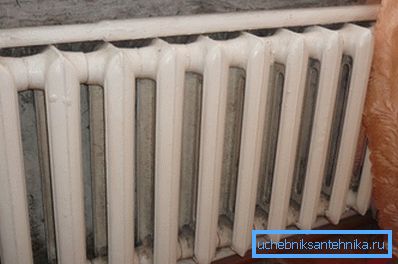

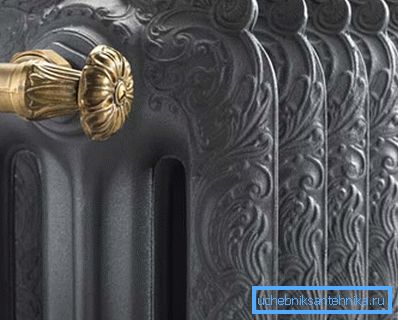

• Батерије од ливеног челика који се сматрају патријархима, користе их више од сто година. И, упркос појављивању модерних конкурената, добар стари лив је и даље у цијени. То је изазвано из три главна разлога: прво, ливно гвожђе има завидан топлотни капацитет, задржава температуру током прекида грејањем до 12 сати. Друго, ливеног гвожђа се не плаши корозије, а треће, цијена за то је прилично прихватљива.

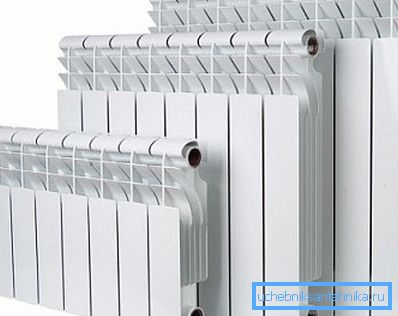

• Алуминијски радијатори имају највећу ефикасност, разликују се у естетској привлачности и малој тежини. Али када је у контакту са бакром, алуминијум ствара галвански пар и активно кородира. Поред тога, није у стању да одржи притисак. Као резултат тога, ове батерије су погодне само за аутономне системе у приватним кућама.

• Челични панелни радијатори тренутно се ретко користи. Популарни цевасти системи. Најпознатији представник у овој ниши је грејна пешкира за купатило.

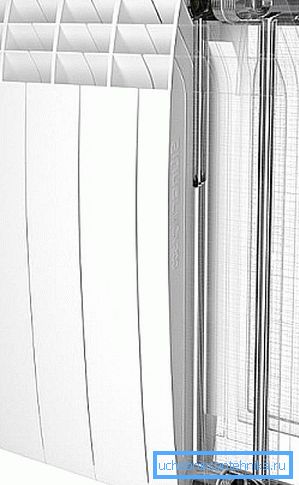

• Људи који нису навикли на уштеду често инсталирају биметалне батерије. Језгро у овим конструкцијама је од нерђајућег челика и може издржати било који притисак или чекић воде, а шкољка је направљена од алуминијума. Као резултат ове симбиозе, биметалне структуре имају јединствене карактеристике квалитета. У ствари, њихов једини недостатак је висока цена.

Није последња улога коју је одиграо компетентни прорачун енергије батерије.

У том случају није толико битно од материјала од којег је израђен радијатор, ако правилно израчунате пренос топлоте, онда ће ваш дом увек бити топло и удобно.

• За типичне градске висине, где плафони не прелазе висину од 3 м, сматра се да се потрошња око 100 В топлотне енергије по квадратном метру површине. Даље, укупна квадратура се множи са 100 В и добијемо резултат. Ако је соба угао или постоји балкон, онда се 20% додаје резултату.

• У приватним кућама, приступ израчунавању је исти. Само овде није квадрат, већ волумен собе. Просечно 1м? соба троши 41 вати снаге. Израчунавањем цубатуре собе и помножењем за 41 ват, добијате жељену снагу радијатора.

Видео у овом чланку садржи додатне информације о овој теми.

Закључак

Наравно, направљена схема правилног повезивања радијатора је, наравно, кључ за удобну атмосферу вашег дома. За малу кућу, можете то учинити сами, али без одговарајућег искуства, није вредно узети дизајн гријања у чврстој викендици.
