Радијатори подног грејања: како загрејати собу са стакленим

Без обзира на то колико су разноврсне батерије на зиду, апсолутно нису погодне за уградњу у простране просторије, већина чије су зидине направљене од стакла. У том случају се користе други радијатори за гријање: уграђени у под или монтирани на ноге.

Пракса показује да је прва опција најприхватљивија, јер вам омогућава да у потпуности прикријете неугодне и неестетичке уређаје за гријање. Реч је о карактеристикама употребе и уградњи ових уређаја.

Радијатор у ниши је одлично решење за затворене терасе и веранде

Необична опрема за грејање

Дизајн карактеристике

Радијатори за грејање на подовима ретко се користе, али понекад су једноставно неопходни. Главни опсег њихове примене је загревање просторија са великим површинама за застакљивање. Можда је само просторија са великим прозорима или наткривена тераса са приступом врту.

У овом случају постоји неколико начина загријавања:

  1. Класичне батерије монтиране на бочном или задњем зиду. Ова опција је најнеефикаснија, јер сви знају да би опрема за грејање требала бити инсталирана на најхладније место у просторији, односно кроз прозоре. Осим тога, на тај начин, стил стила ентеријера који је осмислио архитект или дизајнер може бити узнемирен.
  2. Систем подног грејања. Добро решење које се не може применити ако се дрво користи као материјал за под: паркет, чврста или палубна плоча, и тако даље. Чињеница је да има низак коефицијент топлотне проводљивости. Ово ће значајно смањити ефикасност таквог система грејања.
Систем подног грејања не може увек загрејати ваздух на удобан ниво

Поред тога, цена таквог решења биће много више од трошкова уградње каналских грејача.

  1. Радијатори на поду. Представите једну од врста класичних батерија које се користе у мрежама за грејање са флуидом за пренос топлоте. Оне се разликују само у облику и месту инсталације: они су монтирани у посебно дизајнираним за ову сврху жлебове (канале) положене у под.

На врху ових батерија затворене су шипкама које не ометају проток ваздуха и савршено маскирају инсталирану опрему.

Предности овог решења су следеће:

  • извор топлоте се налази тачно тамо где је најпотребнији;
  • батерија која се налази испод пода не спречава приступ вратима или прозору и не изазива дисонанцију у дизајну собе.

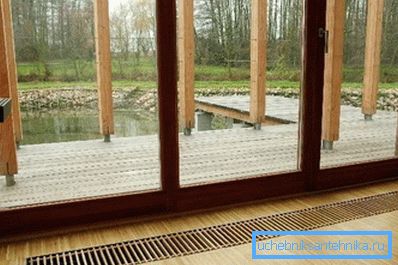

Извор топлоте који не поквари унутрашњост

Модерни градјевински супермаркети нуде два типа радијатора постављених испод пода:

  1. Цорпус. У том случају, грејни елемент се инсталира у посебном случају, који је монтиран на поду и делује као канал.
  2. Без тела. Такви радијатори се постављају у нише које морају бити пројектоване раније.

Радијатори каросерије

Кутије у којима су инсталирани грејни елементи направљени су од танког поцинкованог метала. Зидови тела за повећање особина које чувају топлоту су прекривени изолационим материјалима и осликани у одговарајућој боји.

Сама грејача је израђена од посебно савијеног цеви на којој су заварене плоче за измјењивање топлоте, повећавајући површину контакта са ваздухом. Материјал за ове елементе је алуминијум, који преноси топлу топлу воду у добро стање околине.

На фотографији - радијатор са поцинкованим кућиштем

На врху кућишта су затворене декоративне решетке од дрвета или метала. Ово вам омогућава да изаберете опцију која је комбинована са паркетом и керамичким плочицама.

Радијатори каросерије долазе у следећим величинама:

  • ширина - од 5 до 25 цм;
  • дужина - од 50 цм до неколико метара;
  • дубина - од 10 до 70 цм.

Ефикасност батерије, која се налази испод пода, зависи не само од површине измјењивача топлоте и од температуре хладњака, већ и од брзине конвекције ваздуха. Најснажнији модели могу бити додатно опремљени електричним вентилаторима. Недостатак овог решења је потреба повезивања опреме са електричном мрежом и повећаног нивоа буке која се ствара.

Пацкагелесс

Ови радијатори су постављени испод пода у специјално израђеним жљебовима. Нише се израђују у облику правоугаоника, изоловане и прекривене било којим негорљивим декоративним материјалом. Дубина, ширина и дужина су пројектовани на основу величине радијатора који ће бити уграђени у њих.

За уградњу уређаја који раде на слободи, потребно је опремити посебну нишу

Напомена! Запамтите да између дна нише и измјењивача топлоте конвектора мора бити размака не мање од 10 цм. То вам омогућава да организујете природну конвекцију ваздуха, без којег је немогуће једнако загревање.

Са горње стране, жљеб у поду је прекривен жаром. Мора бити довољно јак да издржи тежину људи који пролазе кроз њега и лако се могу уклонити, пружајући приступ чишћењу и одржавању инсталираног радијатора. Рубови удубљења, где је заштитна решетка постављена, могу бити украшени металним или алуминијумским угловима.

Израчунавање снаге

Одређивање величине и, сходно томе, снага гријача нише се врши према истој шеми као класична батерија. Потребне бројке се могу узети из инжењерских прорачуна које су у пројектној документацији за изградњу зграде.

Снага уграђених радијатора израчунава се стандардном методом

Међутим, како би се максимално повећала ефикасност радијатора испод пода, требало би узети у обзир такве нијансе:

  • неопходно је инсталирати нишне грејалице, чија је снага 20% већа него што је потребно за пројекат
  • ако је дужина батерије већа од 3 метра, препоручљиво је да је прикључите на цевоводе дијагонално (топла вода улази и излази кроз цеви које се налазе на супротним крајевима уређаја).

Уређаји за монтажу

Развој архитектонског пројекта

Одмах је потребно напоменути да су уграђени радијатори за грејање прилично сложена опрема у смислу уградње. Због тога је могуће радити с властитим рукама само ако сте 100% сигурни у своје способности и вјештине.

Могућност коришћења таквих уређаја за гријање треба поставити у фази архитектонског пројекта зграде.

Препоручљиво је узети у обзир следеће нијансе:

  1. Уверите се да створени цртеж испуњава захтеве санитарних и других услуга. Важно је посматрати потребну дебљину пода на првом спрату или снагу армиранобетонских подних плоча на другом. Заиста, поред самих радијатора, цевоводи ће бити инсталирани на истом месту, снабдевање и уклањање расхладне течности.
  2. Важно је припремити канал жељене величине. Што је дубље и дуже, моћнија батерија можете инсталирати. Међутим, ниша у поду ове величине утиче на карактеристике чврстоће објекта, тако да инжењер који изводи рачуне мора размотрити могућност уградње радијатора испод пода.

Уређење система грејања

Поред структурних елемената зграде, сам климатски систем је предмет дизајна. Конкретно, потребно је правилно поставити цијеви који испоручују расхладно средство, као и одредити локацију за уградњу ваздушних вентила који уклањају ваздух који се акумулира тамо од цијеви и радијатора.

Обрати пажњу! Радијатор подног грејања не ради као батерија постављена на зид. Ово је првенствено због друге отпорности на проток течности. Због тога је приликом дизајнирања неопходно направити веома пажљиву хидрауличку обраду и одабрати начине рада термичких вентила.

У супротном, топлотна енергија која генерише радијатори неће бити довољна да загреје ваздух у просторији до жељене температуре.

Препоручљиво је осигурати аутоматску контролу радијатора помоћу електронских вентила и сензора. Ово ће омогућити прецизније прилагођавање режима рада у зависности од спољашњих услова, што не само да доприноси комфору, него и пружа могућност економичније искоришћавања енергетских ресурса (гас, дизел, струја и тако даље).

Монтажна ниша

Најважнија фаза је направити нишу за радијатор. Упутства за његов дизајн су једноставна. Овдје је важно посматрати само један врло важан услов - обезбедити континуирани хидроизолациони слој (нарочито ако се на првом спрату направи уградња нише на којој је нагнут простор подигнут "на тлу").

Процес рада за погодност презентације бит ће подељен на неколико узастопних фаза:

  1. Припреми се ниша потребне дужине и ширине. Ако још није поплављен под, то је лако учинити. Али у готовом поду, можете направити и потребне жљебове. То неће трајати много дуже.
Њихова шема за подове у поду
  1. Заштита од воде се наслања употребом премазних или ролних материјала. Уверите се да не емитују супстанце штетне за људско тело када се загревају.
  2. Следећа фаза се загрева. Можете положити полистирен из нишне пене или други материјал са ниским коефицијентом топлотне проводљивости.
  3. После тога, потребно је направити нишан украсни материјал. Једноставно га можете малтерисати или покрити са керамичким плочицама, који су кориштени за постављање на поду терасе или веранде. У првом случају потребно је ојачати површину са мрежицом како би се избјегло пуцање или рушење као резултат температуре и кретања базе базе.
Изглед нише у поду

Обрати пажњу! Ако је такав систем монтиран на другом спрату, онда архитекта или инжењер који пројектује кућу треба да обезбеди смањење преклапања, као и распореди греде или армиране бетонске плоче тако да ниша иде уз њих, а не преко.

Горња ивица удубљења конвектора може бити украшена угловима и обезбедити заграде које држе декоративну и заштитну решетку.

Комбинована решења

У случају када је неопходно загревати велике просторије са великим прозорима, грејачи канала могу се комбиновати са другим климатским уређајима:

  • класични радијатори;
  • систем подног грејања.

У овом случају неопходно је инсталирати и правилно конфигурисати аутоматски систем контроле климе, који ће самостално координирати рад свих монтираних уређаја, постићи најефикаснији и економичнији резултат.

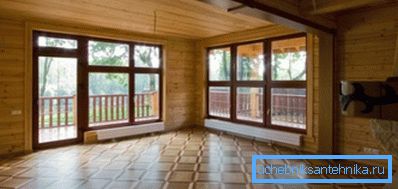

Комбинована решења се такође могу користити за грејање.

Закључак

Радијатори за подно грејање су одлично решење за загревање простора у случају немогућности уградње традиционалних система или непрекидности дизајнирања грејних подова. Међутим, постоје и други иновативни методи загревања (погледајте и чланак о карактеристикама и предностима Рифар грејања).

Више о њима можете сазнати из видео снимка испод.
