Радијатори за грејање: димензије и излаз топлоте

Величина грејача је један од основних параметара који одређују перформансе овог уређаја. Због тога, бирање батерија за уградњу у стан или кућу, морамо обратити пажњу не само материјалу из којег су израђени, већ и њиховим димензијама.

У нашем чланку ћемо размотрити најважније аспекте овог избора, као и анализирати зависност величине радијатора и његове перформансе топлоте.

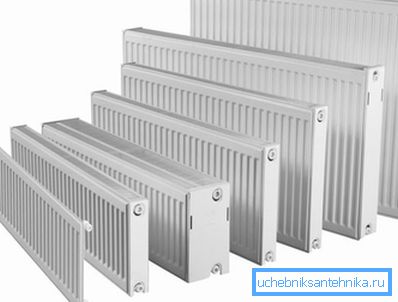

Уређаји за грејање могу се разликовати у величини и перформансама.

Опис производа

Конфигурација батерије

Секциони радијатори за грејање

Димензије радијатора директно зависе од њиховог дизајна. Иако је општа шема уређаја батерија готово увек иста, разлике су и даље присутне.

Према овом параметру, разликују се такве групе производа:

  • Секција. Најчешћи тип уређаја за грејање. Дизајн се састоји од неколико одвојених модула који се могу међусобно повезивати у било ком броју.

Обрати пажњу! Упутство за радијаторске секције често садржи карактеристике (пренос топлоте, маса) не од целог производа, већ од посебног одељка. Овај приступ у великој мјери олакшава све термичке прорачуне.

  • Тубулар. Напољу, сличне су пресечним, али имају потпуну структуру. Чарапе таквих радијатора представљају металне цеви, у које циркулише врућа вода или друга течност за хлађење. Одликује их прилично висока цена, али истовремено су најефикаснији уређаји за гријање.
  • Панел. Представите неколико цеви са расхладним флуидом, затвореним у металном кућишту. Обично имају компактне димензије како би олакшали њихову инсталацију у малим типичним становима.

Треба напоменути да конфигурација у великој мери одређује материјал који се користи за производњу. Дакле, секцијски модели се израђују од ливеног гвожђа или алуминијума, а већина панелних уређаја користе челик. Што се тиче цевних радијатора, они могу бити и челик, али се модели бакра сматрају најпродуктивнијим међу специјалистима.

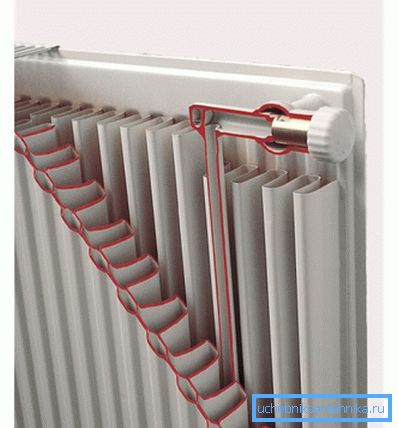

Структура типа панела

Димензије главних сорти

Као што смо већ напоменули, величина уређаја за грејање одређује колико ће топлота пренети ваздуху у просторији. Међутим, већина произвођача производи производе у различитим димензијама: по правилу, у стандардној, компактној (малој) и увећани верзији. Ова разноврсност вам омогућава да изаберете батерију за одређене захтеве како у смислу топлоте тако и локације.

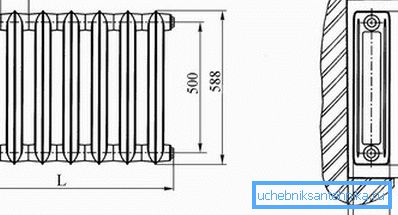

Цртеж стандардног ливијанта са димензијама

Обрати пажњу! Карактеристике тачке монтирања намећу одређена ограничења на максималну величину коришћене конструкције, али ћемо о томе разговарати у одељку посвећеној инсталацији инсталације ручно.

Испод је табела коју можете користити за одређивање величине већег дела кориштених врста радијатора:

Материјал Параметар Стандардни модели, мм Ниски модели, мм Високи модели, мм
Ливено гвожђе (секција) Висина 588 388 660 - 955
Дубина 140 140 140
Величина секције 93-95 93-95 93-95
Челик (панел) Висина 600 150 - 500 750 - 1200
Дубина 70 - 150 70 - 150 70 - 150
Ширина панела 400-3000 400-3000 400-3000
Алуминијум (сегментни) Висина 580 200 - 400 700
Дубина 75 -100 75 -180 80 -100
Величина секције 80 40 80
Челик + Алуминијум (биметални секцијски модели) Висина 550 - 580 300 - 500 до 900
Дубина 75 -100 95 95
Величина секције 80 80 80

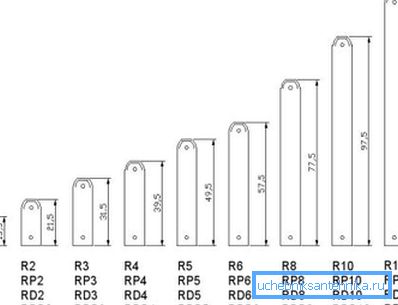

Модел челичне плоче (димензије у цм)

Обрати пажњу! Ова табела приказује просечне параметре. Величина радијатора за грејање различитих произвођача може се разликовати прилично снажно, јер ако је за вас критично да се димензије подударају на милиметар, унапред треба проучавати карактеристике одређеног модела, а боље је мерење одабране копије помоћу траке.

Препоруке за инсталацију

Израчун топлотне енергије

Ако анализирамо податке од произвођача, онда постаје очигледно да уређаји различитих величина емитују различите количине топлоте у просторију. Због тога морате рачунати број сегмената или грејних панела само након што сте изабрали модел за инсталацију.

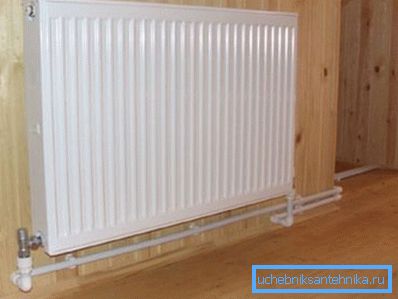

Фотографија монтираног челичног модела

Прорачун је сасвим једноставан:

  • Грејање 1 кубни метар стамбеног простора захтијева 41 вати енергије. Сходно томе, захтеване перформансе батерије ће се повећавати пропорционално величини простора.
  • Дакле, запремина собе 5 к 5 к 3 м биће 75 м3.
  • За грејање ће нам требати 3075 вати.

Израчунајте најчешће коришћене типове радијатора:

  • Радијатори за грејање прашине са просечном топлотном расипношћу од 120 В / секција - 26 секција.

Обрати пажњу! Имали смо фракциони број - 25,6 - тако да смо заокружили.

  • Челични радијатори (140 В) - 22 секције.
  • Алуминијски радијатори (180 В) - 17 секција.
  • Биметални радијатори (200) - 14 секција.

Наравно, ако користимо уређаје са повећаном висином, онда ће њихова топлотна снага бити много већа. Сходно томе, број секција потребних за загревање простора ће се смањити.

Правилна инсталација

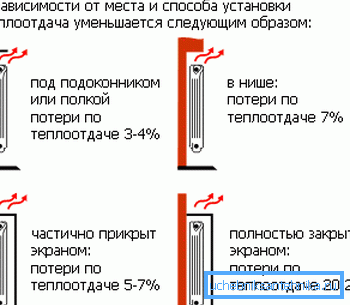

Губитак топлоте батерије

Осим стварне перформансе преноса топлоте, величина радијатора за грејање, коју стекнемо за нашу кућу, зависиће и од тога где га инсталирамо.

  • Дакле, за уградњу дуж зидова и испод прозора висине од 90 цм, стандардни модели батерија се обично купују. У секцијама уређаја, ширина се подешава додавањем ивица, а панел и цевасти производи морају бити иницијално изабрани у зависности од потребних димензија.
  • Високе варијанте могу се користити на слободним зидовима. По правилу, они се карактеришу повећаном дисипацијом топлоте, и стога се обично монтирају у велике просторије са вишком отвореног простора.
  • Употреба компактних радијатора са ниским профилом биће оправдана у ходницима и ходницима, као иу кућама са великим прозорским отворима.

Што се тиче одређених бројева, требали бисте се придржавати сљедећих ограничења:

  • Да би се обезбедио несметан улаз хладног ваздуха у радијатор ради грејања, уређај се не сме монтирати близу пода. Минимални размак је око 60 мм, а оптималан - 100 - 150 мм.
  • Исто важи и за растојање од горње ивице батерије до прозора. Да би врући ваздух слободно продирао у просторију, размак између ових елемената мора бити најмање 100 мм.

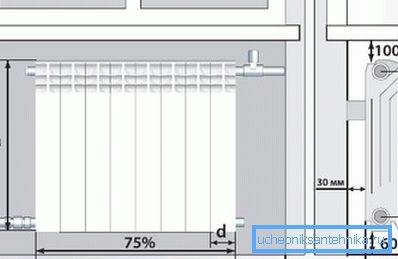

Правилна инсталациона шема

Обрати пажњу! Ако користите димензионални модел, онда у самом прозору потребно је направити рупе за ослобађање топлог ваздуха, украшавајући их посебним решеткама. Иначе, уградња таквих решетки може делимично да реши проблем стварања кондензата на наочарима због њиховог загревања.

  • Пожељно је одабрати ширину радијатора тако да покрива скоро читав прозорски отвор (најмање 75 - 80% удаљености од нагиба до нагиба). У овом случају, уређај ће имати довољно снаге да формира такозвану термичку завјесу која спречава појаву нацрта.

Закључак

Одабир величине радијатора за грејање, прво морате обратити пажњу на њихову усклађеност са задатком који стоји пред системом грејања у соби. Као што видите, у процесу бирања и уградње батерија постоји низ суптилности, па пре него што започнете куповину и инсталирање, ви бисте требали погледати видео приказани у чланку за више информација.
